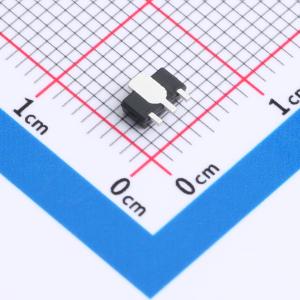

温馨提醒：图片仅供参考，商品以实物为准

MD7680A36PA1

高电压、低功耗LDO

描述: 超高压LDO稳压芯片
品牌名称: 明达微
商品型号: MD7680A36PA1
商品编号: C42377920
商品封装: SOT-89-3L
包装方式: 编带
商品毛重: 0.101508克(g)

商品参数

商品概述

MD7680是一款采用CMOS工艺制造的高压（最高60V）超低静态电流低压差线性稳压器（LDO）。它能够提供高达150mA的电流，而静态电流仅为2.3μA。它由基准电压发生器、误差放大器、折返式限流电路、相位补偿电路和驱动晶体管组成。MD7680专为对超低静态电流有严格要求的应用而设计。即使在压差模式下，该器件也能保持低静态电流消耗，从而进一步延长电池使用寿命。当处于关断或禁用模式时，即使输入电压为60V，器件的静态电流也小于100nA，有助于延长电池的存放寿命。

商品特性

超低静态电流：2.3μA
最大输入电压：60V
输出电压高精度：±2%
最大输出电流：150mA
压差：8mV（输出电流为1mA时）
温度稳定性：±40ppm/℃
开/关逻辑 = 高电平使能
保护电路：限流、折返式限流、热关断
输出电容：兼容低ESR陶瓷电容

应用领域

智能穿戴设备
长寿命电池供电设备
便携式移动设备，如手机、相机等
无线通信设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	60V
	输出电压	3.6V
	输出电流	150mA
	电源纹波抑制比(PSRR)	80dB@(100Hz)
	压差	8mV@(1mA)

	属性	参数值
	静态电流(Iq)	2.3uA
	噪声	-
	特性	带使能；过流保护；热关断
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
