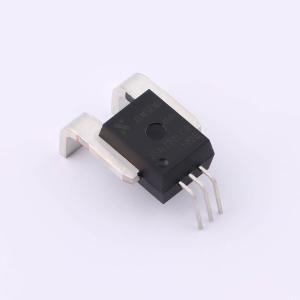

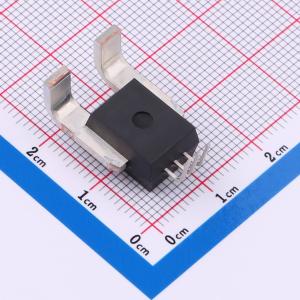

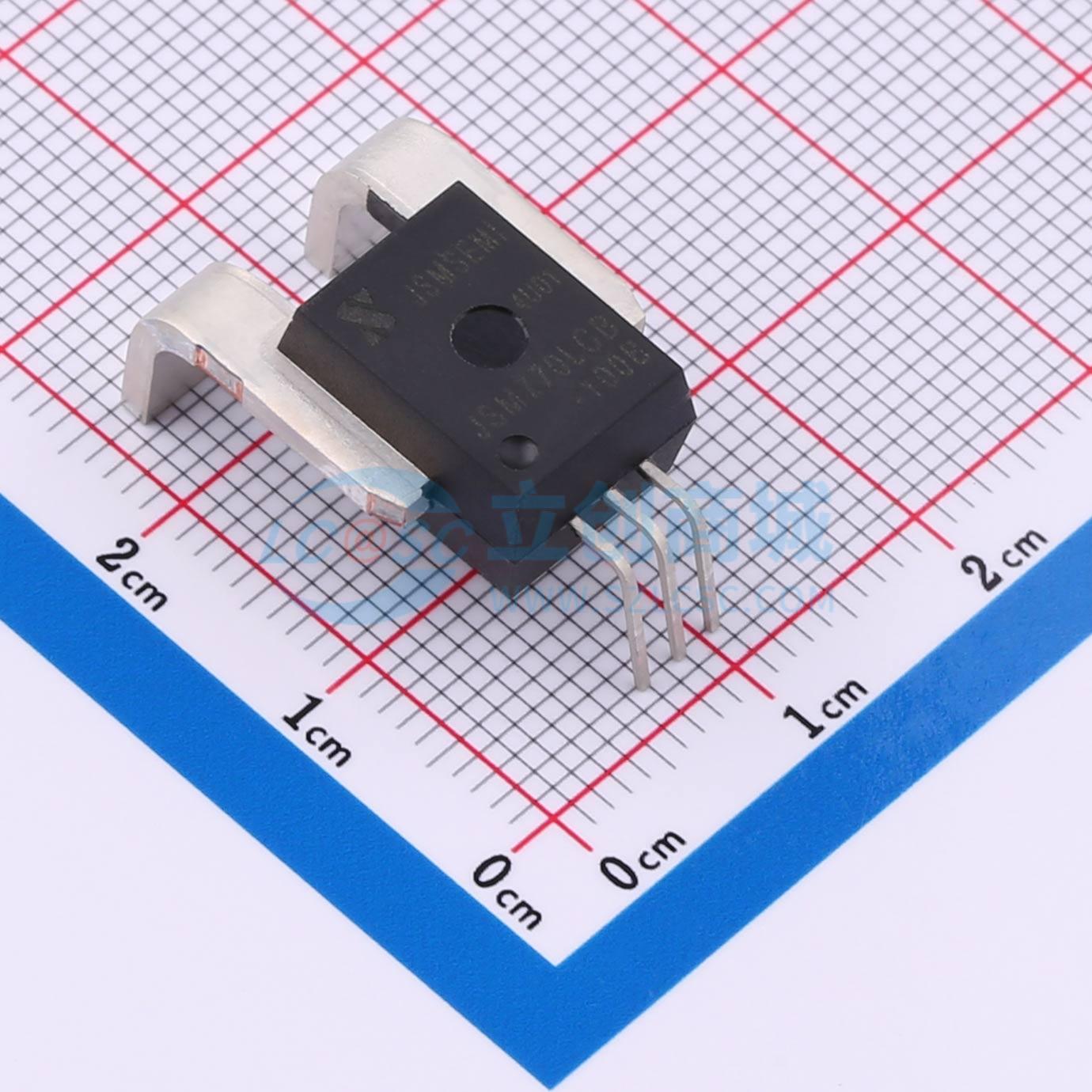

SACS770LCB-100B-PFF-T

SACS770LCB系列是一款基于霍尔效应原理的环式电流传感器模组，为交流或直流检测提供了更加经济、精确的解决方案，广泛应用于工业、商业和通信系统中交流或直流电流检测。该产品可以用于电机控制、负载检测和负载管理、电源和 DC-DC 转换器、光伏逆变器、UPS、过流保护和中低功率变频器电流检测等应用。 SACS770LCB由高精度、低噪声、低温漂线性霍尔IC、磁芯及低插入电阻（120μΩ）电流导体路径（位于模具表面附近）组成。流经此导体路径时的外加电流会产生一个磁场，芯片会将其转换为与输入电流成比例的电压信号输出。SACS77OLCB输出电压由低偏移、斩波稳定的BCDMOS霍尔IC提供，根据不同电流量程，在工厂内部会对输出电压进行精确校准。当施加的外部电流流过传导路径（从引脚 4 到引脚5)时，芯片的输出具有正斜率(>V0Q）。该传导路径的内部电阻典型值为 120μΩ，可实现低耗能。导电路径的端子(引脚4和引脚5)与信号端（引脚1至3)电气隔离。这使得SACS770LCB电流传感器模组可以在电流检测应用中使用,而无需使用其他昂贵的隔离技术。 SACS77OLCB系列所有引脚均镀锡，封装材料不含铅，符合RoHS 标准。

• 快速的输出阶跃响应时间：4μs
• 单电源供电：4.5~5.5V
• 120kHz 信号带宽
• 零磁滞
• 内部导体电阻: 120μΩ
• 输出电压：2.5V或 50%Vcc
• 极其稳定的静态输出电压
• 工作温度：-40℃~150℃
• 检测范围：±50A，±100A，±150A，±200A
• 安规相关认定：（ULReady)
• 介电强度：4800Vrms 1min
• 隔离工作电压：990VDC or VPK，680Vrms
• 电气间隙：5.2mm
• 爬电距离：7.2mm
• 封装形式：CB-2-3（PFF)

• UPS（不间断电源)
• 电机相位和轨电流检测
• 直流电源
• 过流保护
• 中低功率变频器电流检测
• 充电器和转换器
