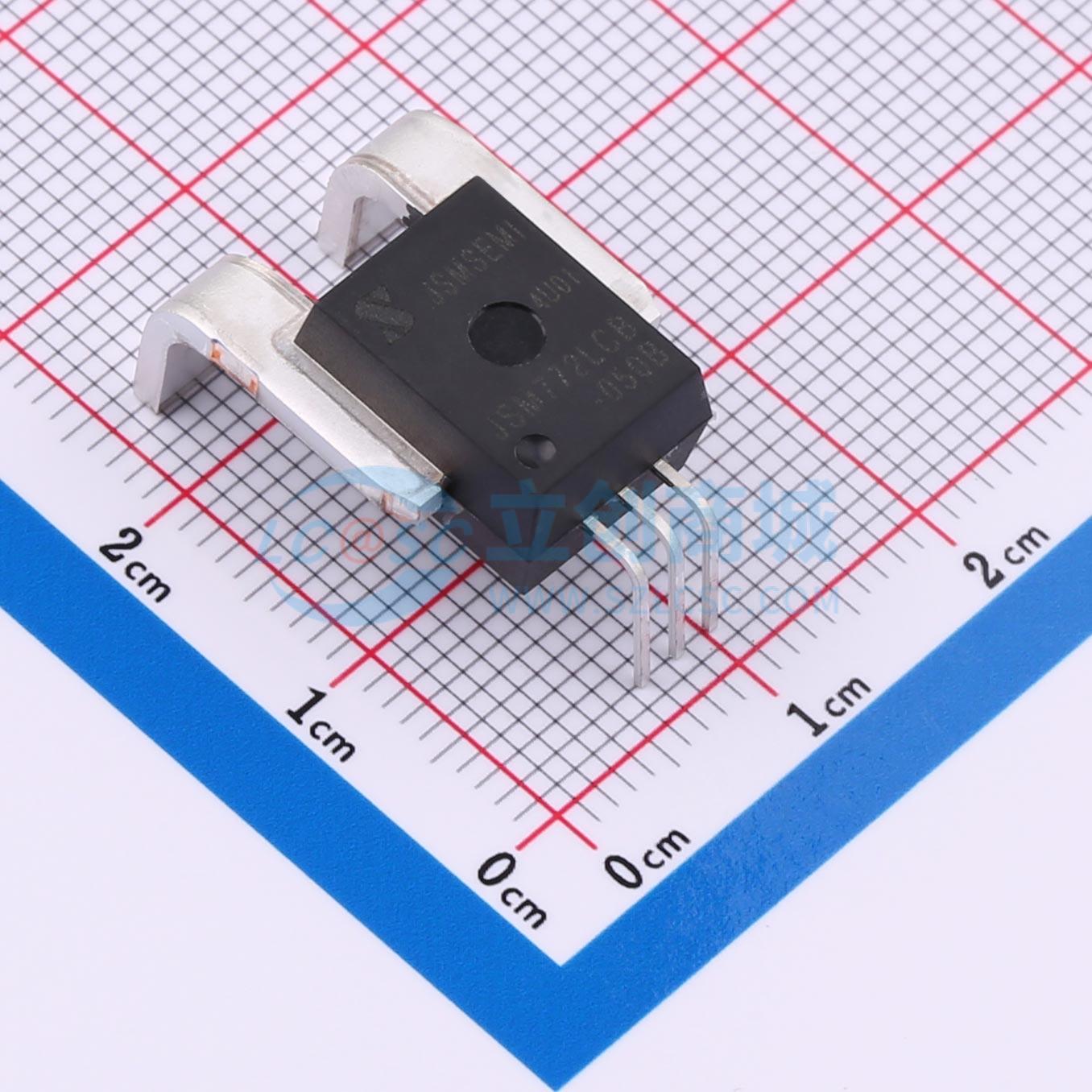

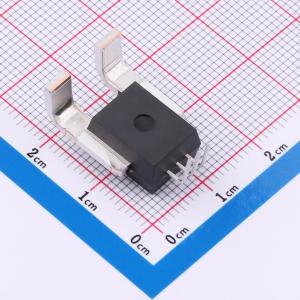

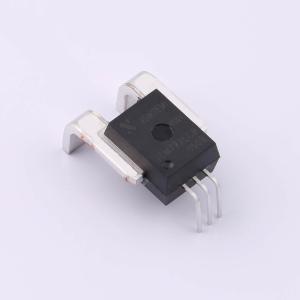

温馨提醒：图片仅供参考，商品以实物为准
SACS772LCB-050B-PFF-T
SACS772LCB-050B-PFF-T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 更为有效地测量交流或直流电流，可广泛应用于工业，消费类及通信类设备
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SACS772LCB-050B-PFF-T
- 商品编号
- C42374816
- 商品封装
- CB-2-3
- 包装方式
- 管装
- 商品毛重
- 6.3325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 50A | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 680Vrms | |
| 灵敏度 | 40mV/A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 65kHz | |
| 电流端电阻 | 1.5mΩ | |
| 响应时间(tr) | 4us |
商品概述
SACS772系列是一款基于霍尔效应原理的开环式电流传感器模组，为交流或直流检测提供了更加经济、精确的解决方案，广泛应用于工业、商业和通信系统中交流或直流电流检测。该产品可以用于电机控制、负载检测和负载管理、电源和 DC-DC 转换器、光伏逆变器、UPS、过流保护和中低功率变频器电流检测等应用。 SACS772由高精度、低噪声、低温漂线性霍尔IC、磁芯及低插入电阻（0.12mΩ）电流导体路径（位于模具表面附近）组成。流经此导体路径时的外加电流会产生一个磁场，芯片会将其转换为与输入电流成比例的电压信号输出。 SACS772输出电压由低偏移、斩波稳定的 BCD 霍尔 IC 提供，根据不同电流量程，在工厂内部会对输出电压进行精确校准。当施加的外部电流流过传导路径(从引脚4到引脚 5)时，芯片的输出具有正斜率(>VOQ)。该传导路径的内部电阻典型值为120uΩ，可实现低耗能。导电路径的端子(引脚 4和引脚 5)与信号端(引脚1至3）电气隔离。这使得SACS772电流传感器模组可以在电流检测应用中使用，而无需使用其他昂贵的隔离技术。 SACS772系列所有引脚均镀锡，封装材料不含铅，符合RoHS标准。
商品特性
- 快速的输出阶跃响应时间：4μs
- 单电源供电：4.5 - 5.5V
- 65kHz 信号带宽
- 零磁滞
- 内部导体电阻: 120uΩ
- 输出电压2.5V或50%VCC
- 极其稳定的静态输出电压
- 工作温度：-40℃ ~ 125℃
- 检测范围：±50A，±100A，±150A，±200A
- 安规相关认定：（UL Ready）
- 介电强度：4800Vrms 1min
- 隔离工作电压：990VDC or Vpk,680Vrms
- 电气间隙：5.2mm
- 爬电距离：7.2mm
- 封装形式：CB-2-3
应用领域
- UPS（不间断电源）
- 电机相位和轨电流检测
- 直流电源
- 过流保护
- 中低功率变频器电流检测
- 充电器和转换器
