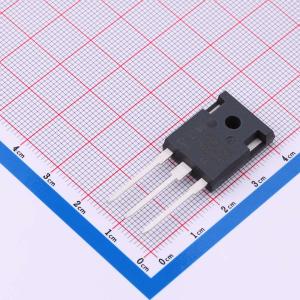

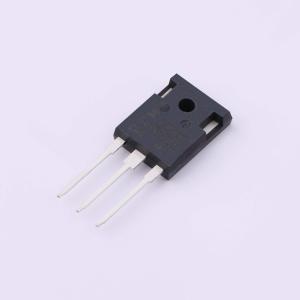

S-FGH40N60UFDTU
650V 40A
- 描述
- 应用于电机驱动、太阳能逆变器、谐振转换器等等。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- S-FGH40N60UFDTU
- 商品编号
- C42374824
- 商品封装
- TO-247-3L
- 包装方式
- 管装
- 商品毛重
- 8.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | - | |
| 输出电容(Coes) | 126pF | |
| 正向脉冲电流(Ifm) | 60A | |
| 集射极饱和电压(VCE(sat)) | 1.95V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 6.3V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 146nC@40A,15V | |
| 输入电容(Cies) | 2.54nF@25V | |
| 开启延迟时间(Td(on)) | 20ns | |
| 关断延迟时间(Td(off)) | 104ns | |
| 导通损耗(Eon) | 950uJ | |
| 关断损耗(Eoff) | 930uJ | |
| 反向恢复时间(Trr) | 188ns | |
| 反向传输电容(Cres) | 67pF |
