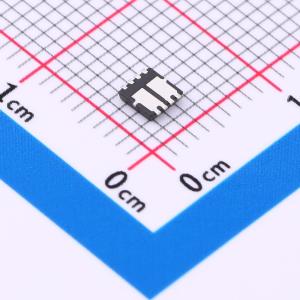

SP2012CNJ实物图
  • SP2012CNJ商品缩略图
  • SP2012CNJ商品缩略图
  • SP2012CNJ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SP2012CNJ

中低压N+P型MOSFET

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
N+P MOSFET产品,耐压:20V,电流:N 20A/P -19A, Rdson:N 15mR/P 25mR
品牌名称
Siliup(矽普)
商品型号
SP2012CNJ
商品编号
C42372336
商品封装
PDFN3X3-8L​
包装方式
编带
商品毛重
0.1204克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道+1个P沟道
漏源电压(Vdss)20V
连续漏极电流(Id)20A;-19A
导通电阻(RDS(on))15mΩ;25mΩ
耗散功率(Pd)14W
阈值电压(Vgs(th))700mV;-700mV
栅极电荷量(Qg)12nC;40.1nC
属性参数值
输入电容(Ciss)630pF;868pF
反向传输电容(Crss)115pF;112pF
工作温度-55℃~+150℃
配置-
类型N沟道+P沟道
输出电容(Coss)131pF;151pF
栅极电压(Vgs)±12V

商品特性

  • 沟槽式场效应功率MOSFET
  • 出色的导通电阻(RDS(on))和低栅极电荷

应用领域

  • 电桥
  • 逆变器
