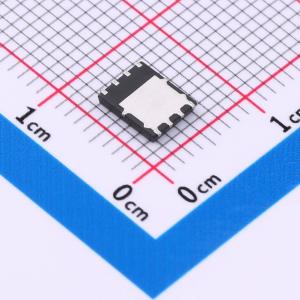

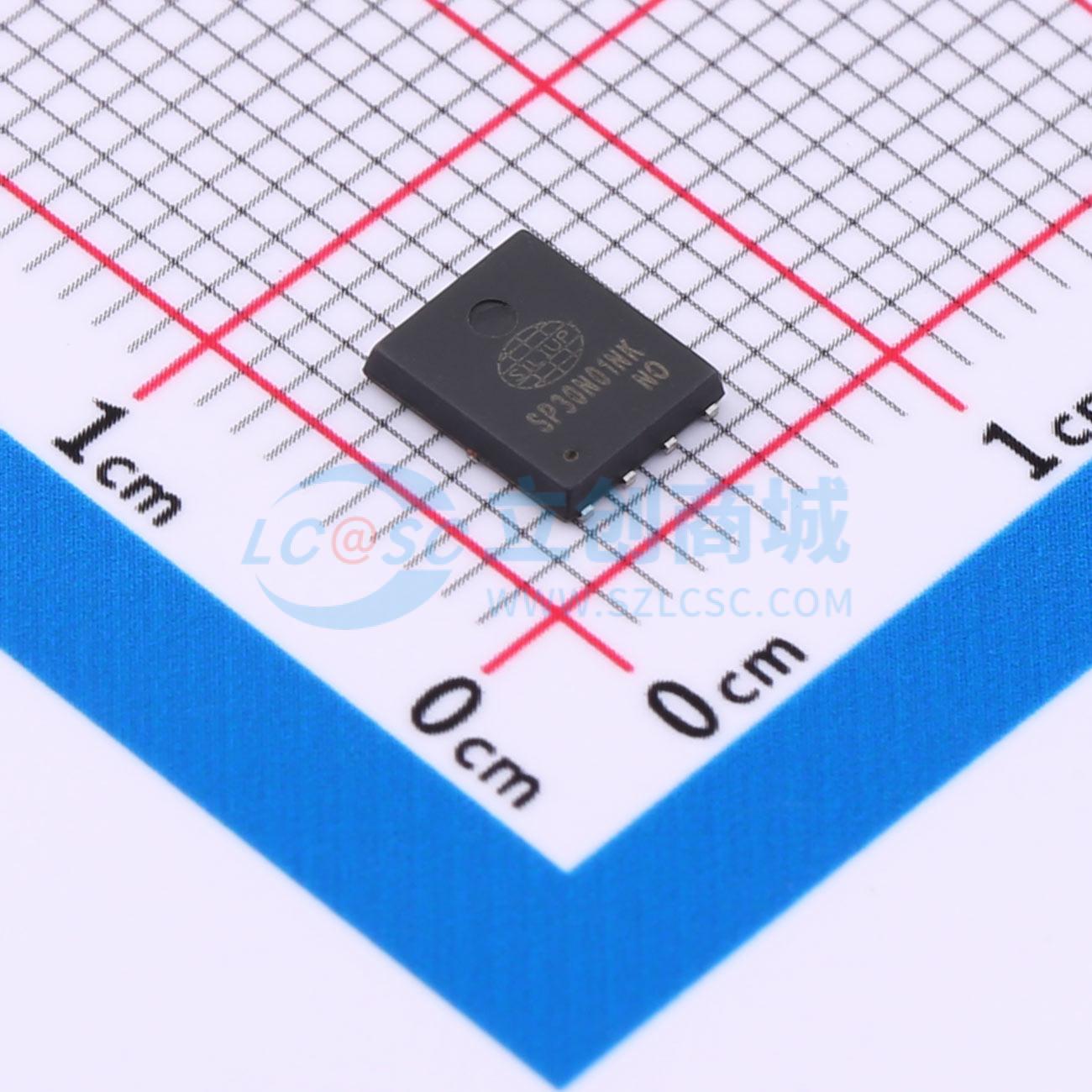

温馨提醒：图片仅供参考，商品以实物为准
SP30N01NK
中低压N型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 中低压MOSFET产品，N沟道，耐压：30V,电流：120A,RDSON:1.3mR
- 品牌名称
- Siliup(矽普)
- 商品型号
- SP30N01NK
- 商品编号
- C42372339
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.334467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 1.3mΩ@10V；1.9mΩ@4.5V | |
| 耗散功率(Pd) | 98W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 103nC@10V | |
| 输入电容(Ciss) | 6.24nF | |
| 反向传输电容(Crss) | 508pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 820pF |
商品概述
WST3404是一款高性能沟槽N沟道MOSFET，具有极高的单元密度，可为大多数小功率开关和负载开关应用提供出色的导通电阻（RDSON）和栅极电荷。 WST3404符合RoHS标准和绿色产品要求，并通过了全功能可靠性认证。
商品特性
- 快速开关速度
- 表面贴装封装
- 符合ROHS标准且无卤
- 100%单脉冲雪崩能量测试
应用领域
- DC-DC转换器
- 电机控制
