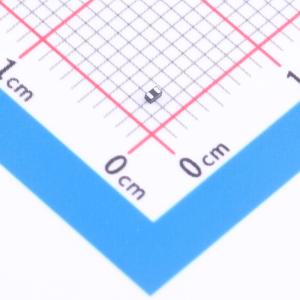

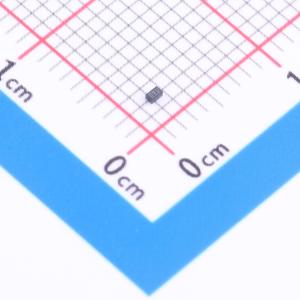

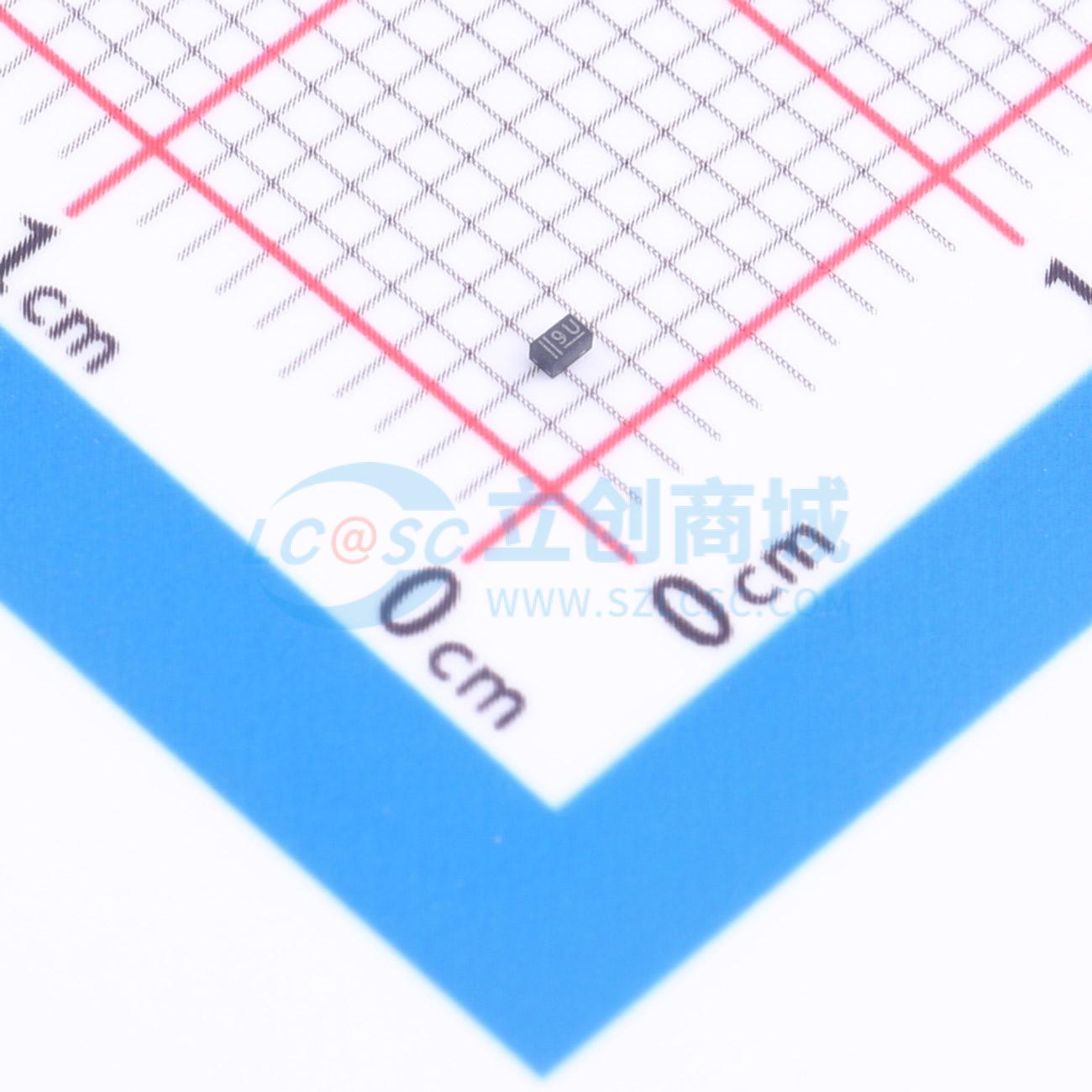

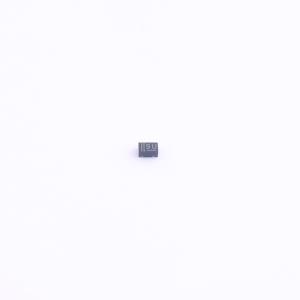

温馨提醒：图片仅供参考，商品以实物为准
PESD1CANFD36L-QYL
双向 36V 2.9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD1CANFD36L-QYL
- 商品编号
- C42290665
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 1.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 36V | |
| 钳位电压 | 42V | |
| 峰值脉冲电流(Ipp) | 2.9A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 41V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 8.7pF |
商品概述
采用无引脚超小型DFN1006-2 (SOD882) 表面贴装器件 (SMD) 塑料封装的ESD保护器件，旨在保护汽车车内网络总线免受静电放电 (ESD) 及其他瞬态现象造成的损坏。
商品特性
- 反向关断电压：VRWM = 36 V
- 低钳位电压：Ipp = 1 A时，典型VCL = 42 V
- 高达20 kV的ESD保护 (IEC 61000-4-2)
- 高达20 kV的ESD保护 (ISO 10605；C = 330 pF，R = 330 Ω)
- 低电容：Cd = 10 pF
- 通过AEC-Q101认证，推荐用于汽车应用
应用领域
- 汽车环境中车内网络线路的ESD保护
- 24 V板网/卡车系统
- CAN / CAN-FD
- FlexRay
- SENT
