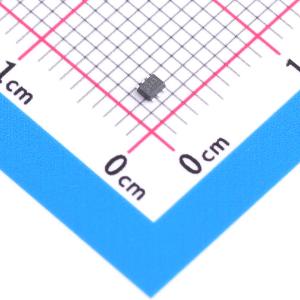

温馨提醒：图片仅供参考，商品以实物为准
TPS562243DRLR
4.2V至17V输入电压、2A同步降压转换器
- 描述
- TPS56224x 是一款简单且易于使用的同步降压转换器，具有 4.2V 至 17V 的输入电压范围，并支持高达 2A 的持续电流。 该器件设计为使用尽可能少的外部元件即可运行，而且可以实现低待机电流。 该开关模式电源 (SMPS) 器件采用 D-CAP3 控制模式，能够提供快速瞬态响应，并且在无需外部补偿元件的情况下支持专用聚合物等低等效串联电阻 (ESR) 输出电容以及超低 ESR 陶瓷电容器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS562243DRLR
- 商品编号
- C42295941
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.037666克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~17V | |
| 输出电压 | 600mV~7V | |
| 输出电流 | 2A | |
| 开关频率 | 1.28MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 110uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS56224x 是一款简单且易于使用的同步降压转换器，具有 4.2V 至 17V 的输入电压范围，并支持高达 2A 的持续电流。 该器件设计为使用尽可能少的外部元件即可运行，而且可以实现低待机电流。 该开关模式电源 (SMPS) 器件采用 D-CAP3 控制模式，能够提供快速瞬态响应，并且在无需外部补偿元件的情况下支持专用聚合物等低等效串联电阻 (ESR) 输出电容以及超低 ESR 陶瓷电容器。 TPS562243 以 Eco-mode 运行，可在轻负载运行期间保持高效率。TPS562246 采用 FCCM 模式运行，可在所有负载条件下保持相同的频率和较低的输出纹波。TPS56224x 集成了包括 OCP、UVLO、OTP 和 UVP 在内的全面断续模式保护功能。 TPS56224x 采用 6 引脚 1.6mm × 1.6mm SOT563(DRL) 封装。额定结温范围为 -40°C 至 125°C。
TPS56224x 是一款 2A 集成 FET 同步降压转换器，可在 4.2V 至 17V 输入电压和 0.6V 至 7V 输出电压范围内工作。该器件采用 D-CAP3 控制模式，无需外部补偿元件即可提供精确的反馈电压和快速瞬态响应。专有 D-CAP3 控制模式可减少外部元件数量，简化设计，并针对成本、尺寸和效率优化电源设计。该拓扑提供在较高负载条件下的 CCM 运行模式与较轻负载条件下的 DCM 运行之间的无缝过渡。 Eco-mode 版本使 TPS562243 能够在轻负载时保持高效率。FCCM 模式版本允许 TPS562246 保持固定的开关频率和较低的输出电压纹波。TPS56224x 既能够适应诸如 POSCAP 或 SP-CAP 的低等效串联电阻 (ESR) 输出电容，也能够适应超低 ESR 陶瓷电容。
商品特性
- 输入电压范围：4.2V 至 17V
- 输出电压范围：0.6V 至 7V
- 基准电压：0.6V ±1.5% 基准电压精度
- 集成式 FET: 100mΩ 和 55mΩ
- TPS562243 具有低静态电流：110μA
- 开关频率：1280kHz
- 以最大 95% 的高占空比运行
- 固定软启动时间：1.4ms
- TPS562243 在轻负载下采用 Eco-mode，而 TPS562246 采用 FCCM 模式
- D-CAP3 控制模式，可提供快速瞬态响应
- 支持带预偏置输出的启动
- 非锁存 OT 和 UVLO 保护
- 逐周期过流限制
- UV 保护的断续模式工作
- 结温范围： -40°C 至 125°C
- SOT563 封装：1.6mm × 1.6mm
应用领域
- WLAN/Wi-Fi 接入点
- 调制解调器（线缆/DSL/GFAST）
- 小型企业路由器
- 电表
- STV 和 DVR
- 电器
