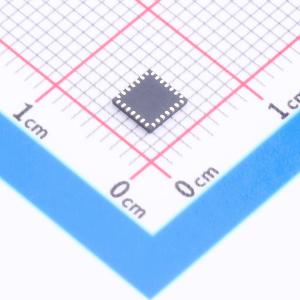

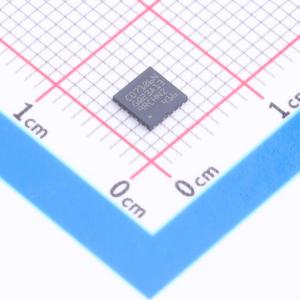

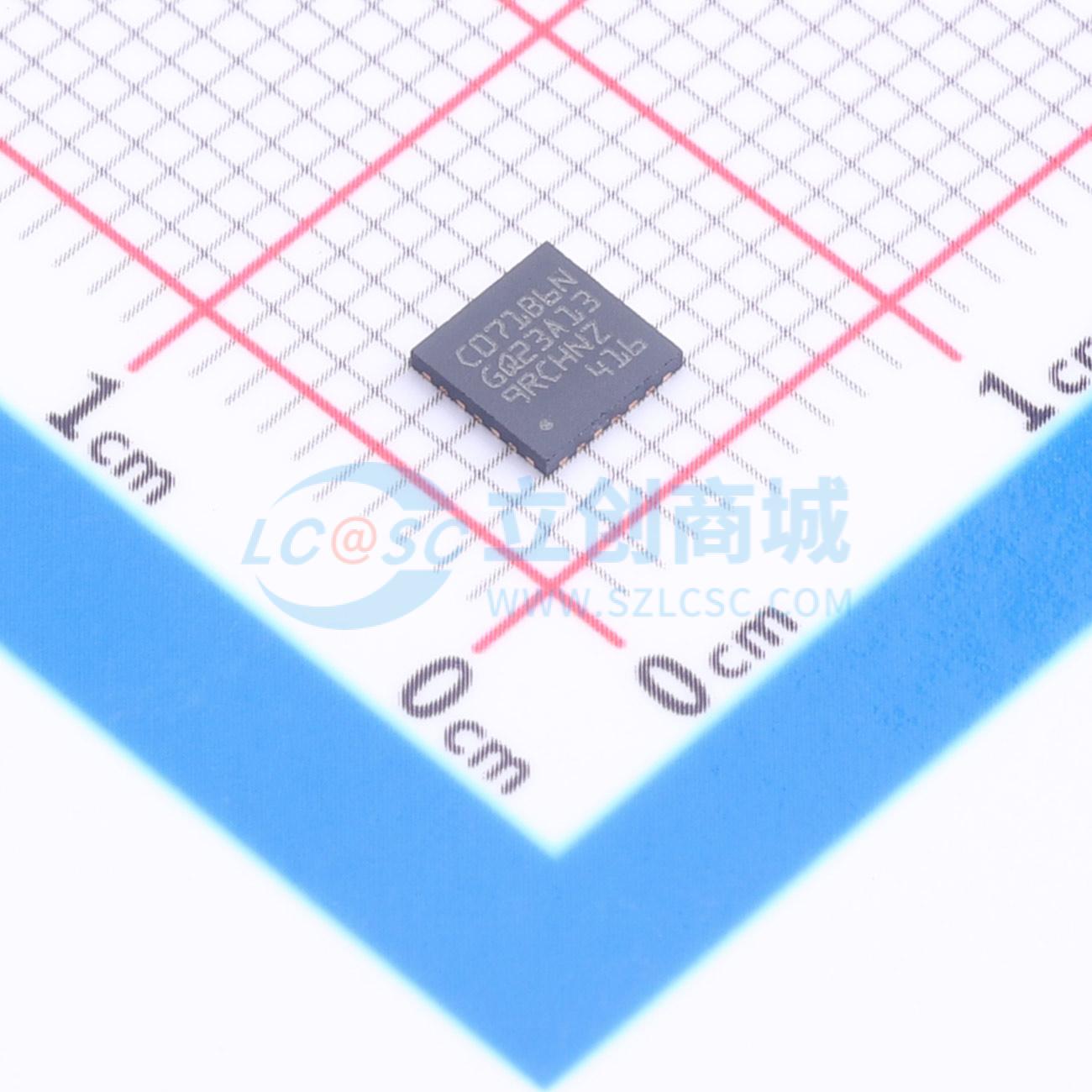

温馨提醒：图片仅供参考，商品以实物为准
STM32C071GBU6N
Arm Cortex-M0+ 32位微控制器，闪存、随机存取存储器、通用同步异步收发器、定时器、模数转换器、全速USB接口、通信接口
- 描述
- 特性：包含意法半导体最先进的专利技术。 32位Cortex-M0+ CPU内核，频率高达48 MHz。 工作温度范围：-40°C至85°C/105°C/125°C。 高达128 KB的闪存，带有保护和可安全区域。 24 KB的SRAM，带有硬件奇偶校验。 CRC计算单元
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32C071GBU6N
- 商品编号
- C42240018
- 商品封装
- UFQFPN-28(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.905525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 64MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 64KB | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 窗口看门狗(WWDG)；独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；硬件奇偶校验；内置通用定时器；内置温度传感器；硬件CRC；掉电复位(PDR) |
商品概述
该微控制器基于Arm® Cortex®-M0+ 32位CPU核心，最高工作频率达48 MHz，提供-40℃至85℃/105℃/125℃的扩展工作温度范围。其存储器配置包括最大128 KB的闪存（具备保护和可安全启动区域）以及24 KB带硬件奇偶校验的静态随机存取存储器。系统集成了循环冗余校验计算单元。电源管理支持2.0 V至3.6 V的宽电压范围，并设有独立的输入/输出电源引脚（1.65 V至3.6 V），具备上电/掉电复位、可编程欠压复位功能，并提供睡眠、停止、待机和关机等多种低功耗模式。时钟系统包含4至48 MHz晶体振荡器、可校准的32 kHz晶体振荡器、精度为±1%的内部48 MHz RC振荡器（带时钟恢复系统）以及精度为±5%的内部32 kHz RC振荡器。器件提供多达61个快速输入/输出端口，所有端口均可映射至外部中断向量且兼容5 V电平。外设资源包括一个5通道的直接存储器访问控制器、一个12位分辨率（转换时间0.4 µs）且最多支持19个外部通道的模数转换器（转换范围0至3.6 V）、共计9个定时器（包括用于高级电机控制的16位定时器、一个32位定时器、四个16位通用定时器、两个看门狗定时器和一个系统滴答定时器）以及一个带闹钟功能的日历实时时钟。通信接口方面，配备两个支持快速模式增强版（速率1 Mbps）并具有额外电流吸收能力的I²C总线接口（其中一个支持系统管理总线/电源管理总线及从停止模式唤醒）、两个支持主/从同步串行外设接口的通用同步异步收发器（其中一个支持ISO7816接口、本地互连网络、红外数据协会标准、自动波特率检测及从停止模式唤醒功能）、两个最高速率24 Mbps且支持4至16位可编程比特帧的串行外设接口（其中一个与I²S接口复用），并可通过通用同步异步收发器实现额外的两个串行外设接口。此外，还集成了支持无晶体操作的USB 2.0全速设备及主机控制器。开发支持包括串行线调试接口，并提供一个96位的标识符。所有封装均符合ECOPACK 2环保标准。
商品特性
- 核心：Arm® 32位 Cortex®-M0+ CPU，频率最高达48 MHz
- 工作温度范围：-40℃ 至 85℃/105℃/125℃
- 存储器：最大128 KB闪存（带保护和安全区域），24 KB带硬件奇偶校验的静态随机存取存储器
- 循环冗余校验计算单元
- 电源管理：电压范围2.0 V至3.6 V，独立输入/输出电源引脚（1.65 V至3.6 V）
- 复位：上电/掉电复位，可编程欠压复位
- 低功耗模式：睡眠、停止、待机、关机
- 时钟管理：4至48 MHz晶体振荡器，带校准的32 kHz晶体振荡器，内部48 MHz RC振荡器（±1%），带时钟恢复系统的内部48 MHz RC振荡器，内部32 kHz RC振荡器（±5%）
- 多达61个快速输入/输出端口，全部可映射至外部中断向量且兼容5 V电平
- 5通道直接存储器访问控制器，支持灵活映射
- 12位模数转换器，转换时间0.4 µs，最多19个外部通道，转换范围0至3.6 V
- 9个定时器：用于高级电机控制的16位定时器，一个32位定时器，四个16位通用定时器，两个看门狗定时器，系统滴答定时器
- 带闹钟功能的日历实时时钟
- 通信接口：两个支持快速模式增强版（1 Mbps）并带额外电流吸收能力的I²C总线接口（一个支持系统管理总线/电源管理总线及从停止模式唤醒），两个支持主/从同步串行外设接口的通用同步异步收发器（一个支持ISO7816接口、本地互连网络、红外数据协会标准、自动波特率检测及从停止模式唤醒），两个串行外设接口（24 Mbps，支持4至16位可编程比特帧，一个与I²S接口复用），可通过通用同步异步收发器实现额外两个串行外设接口
- USB 2.0全速设备（支持无晶体操作）和主机控制器
- 开发支持：串行线调试
- 96位标识符
- 所有封装符合ECOPACK 2标准
