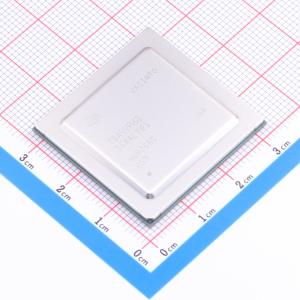

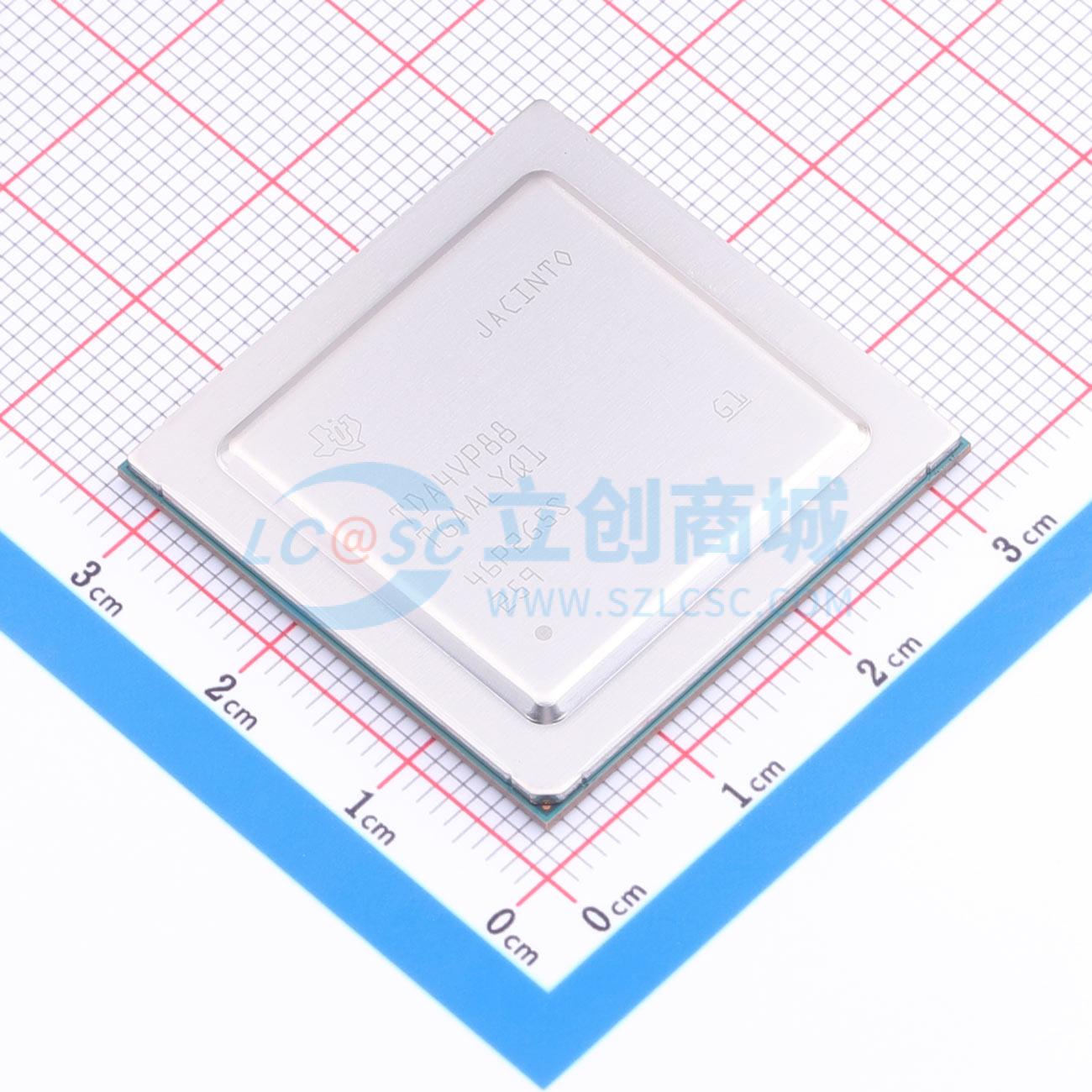

TDA4VP88TGAALYRQ1
TDA4VP88TGAALYRQ1
- 描述
- 建议使用前先进行烘烤
- 品牌名称
- TI(德州仪器)
- 商品型号
- TDA4VP88TGAALYRQ1
- 商品编号
- C42240304
- 商品封装
- FCBGA-1414
- 包装方式
- 袋装
- 商品毛重
- 16.96克(g)
商品参数
参数完善中
商品概述
TDA4VH-Q1、TDA4AH-Q1、TDA4VP-Q1、TDA4AP-Q1处理器系列基于进化型Jacinto™ 7架构,面向ADAS和自动驾驶(AV)应用打造,构建于TI在ADAS处理器市场十多年积累的广泛市场知识之上。该器件独特结合了高性能计算、深度学习引擎、用于信号和图像处理的专用加速器,采用符合功能安全要求的目标架构,适配多种成像、视觉、、传感器融合和人工智能应用。TDA4VH-Q1、TDA4AH-Q1、TDA4VP-Q1、TDA4AP-Q1为传统算法和深度学习算法提供高性能计算,具备高水平的系统集成,可实现可扩展性并降低先进汽车平台的成本,可支持集中式ECU或独立传感器中多种传感器模式。
商品特性
- 最多4个C7x浮点矢量DSP,最高1.0GHz,320GFLOPS,1024GOPS
- 最多4个深度学习矩阵乘法加速器(MMAv2),1.0GHz下最高可达32TOPS(8b)
- 两个带有图像信号处理器(ISP)和多个视觉辅助加速器的视觉处理加速器(VPAC)
- 深度和运动处理加速器(DMPAC)
- 最多8个Arm® Cortex®-A72微处理器子系统,最高频率2.0GHz
- 每个四核Cortex®-A72集群配有2MB共享L2缓存,每个Cortex®-A72内核配有32KB L1数据缓存和48KB L1指令缓存
- 最多8个Arm® Cortex®-R5F MCU,最高频率1.0GHz,每个配有32K指令缓存、32K数据缓存、64K L2 TCM
- 2个Arm® Cortex®-R5F MCU位于隔离MCU子系统,6个Arm® Cortex®-R5F MCU位于通用计算分区
- GPU为IMG BXS-4-64,配有256kB缓存,最高800MHz,50GFLOPS,4GTexels/s
- 定制设计互连结构,支持接近最大处理权限
- 片上最多8MB L3 RAM,带ECC和一致性
- 片上L3 RAM支持ECC错误保护、共享一致性缓存、内部DMA引擎
- 最多4个外部存储器接口(EMIF)模块,带ECC,支持LPDDR4存储器类型,支持最高4266MT/s速率
- 最多4×32位总线带内置ECC,最高带宽68GB/s
- 配有通用存储器控制器(GPMC)
- MAIN域有3个512KB片上SRAM,由ECC保护
- 部分型号符合功能安全要求,针对功能安全应用开发
- 提供文档助力ISO 26262/IEC 61508功能安全系统设计,最高可达ASIL D/SIL 3
- 系统能力最高可达ASIL D/SC 3
- MCU域硬件完整性最高可达ASIL D/SIL 3,Main域硬件完整性最高可达ASIL B/SIL 2,Main域扩展MCU(EMCU)部分硬件完整性最高可达ASIL D/SIL 3
- 获得TÜV SÜD颁发的ISO 26262/IEC 61508认证,最高可达ASIL D/SIL 3
- 型号后缀为Q1的器件符合AEC-Q100标准
- 部分型号支持设备安全功能
- 支持安全启动,带安全运行时支持
- 支持客户可编程根密钥,最高支持RSA-4K或ECC-512
- 内置嵌入式硬件安全模块
- 配有加密硬件加速器,包括带ECC的PKA、AES、SHA、RNG、DES和3DES
- 集成以太网交换机,TDA4xH支持最多8个外部端口,TDA4xP支持最多4个外部端口
- 两个端口支持5Gb、10Gb USXGMII/XFI,所有端口支持1Gb、2.5Gb SGMII
- 所有端口支持QSGMII,TDA4xH最多可启用2个QSGMII,TDA4xP最多可启用1个QSGMII,分别占用全部8或4个内部通道
- TDA4xH支持最多4×2-L/2×4L PCI-Express® (PCIe) Gen3控制器,TDA4xP支持最多2×2-L/1×4L PCIe Gen3控制器
- 支持Gen1 (2.5GT/s)、Gen2 (5.0GT/s)和Gen3 (8.0GT/s)工作模式,支持自动协商
- 一个USB 3.0双角色设备(DRD)子系统,带增强型SuperSpeed Gen1端口,支持Type-C切换,可独立配置为USB主机、USB外设或USB DRD
- 三个CSI2.0 4L摄像头串行接口RX(CSI-RX)加两个CSI2.0 4L TX(CSI-TX),带DPHY,符合MIPI CSI 1.2和MIPI-DPHY 1.2标准
- CSI-RX支持1、2、3或4数据通道模式,每个通道最高2.5Gbps;CSI-TX支持1、2或4数据通道模式,每个通道最高2.5Gbps
- 支持带CRC校验的ECC验证/校正,以及RAM上的ECC;支持虚拟通道(最多16个);支持通过DMA将流数据直接写入DDR
- 两个RGMII/RMII接口
- 二十个模块化控制器局域网(MCAN)模块,支持完整CAN-FD
- 两个DSI 4L TX(最高2.5k)
- 一个eDP/DP接口,支持多显示器支持(MST)
- 一个DPI
- 五个多通道音频串行端口(MCASP)模块
- 支持H.264/H.265编解码,TDA4xH最高960MP/s,TDA4xP最高480MP/s
- 支持嵌入式多媒体卡接口(eMMC™ 5.1)
- 一个Secure Digital® 3.0 / Secure Digital Input Output 3.0接口(SD3.0/SDIO3.0)
- Universal Flash Storage (UFS 2.1)接口,带两个通道
- 两个独立闪存接口,可配置为一个OSPI或HyperBus™或QSPI闪存接口加一个QSPI闪存接口
- 采用16-nm FinFET工艺

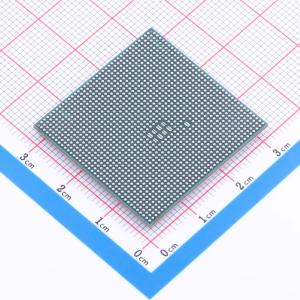

- 封装为31mm × 31mm、0.8-mm间距、1414-pin FCBGA (ALY),支持IPC 3级PCB布线
- 配套TPS6594-Q1电源管理IC(PMIC),支持符合功能安全要求,最高可达ASIL D/SIL 3
- 灵活映射可支持不同使用场景
应用领域
- 汽车高级环视和泊车辅助系统
- 包含摄像头、和LiDAR传感器的自主传感器融合/感知系统
- 单传感器和多传感器前视摄像头系统
- 新一代电子后视镜系统
- 非公路车辆控制
- ADAS域控制器
- 机器人
- 移动机械
- 机器视觉
- AI BOX-网关
- 零售自动化
- 医学成像
