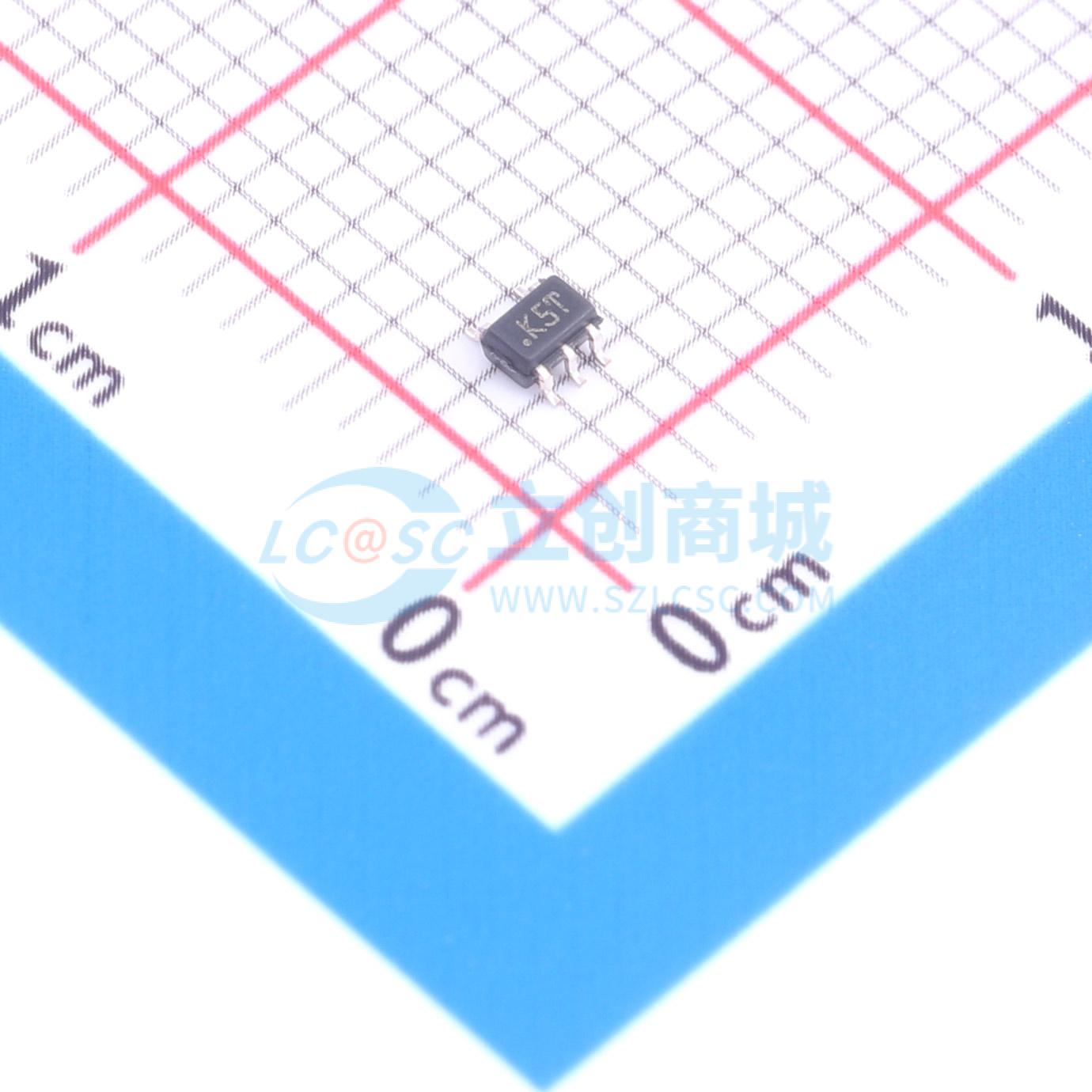

温馨提醒：图片仅供参考，商品以实物为准
TS3121ICT
轨到轨、带嵌入式故障安全输入输出的开漏比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单比较器允许在 1.7 至 5.5V 的电源电压下以低功耗实现高速响应时间。这些器件可在 -40℃ 至 +125℃ 的宽温度范围内工作，使其非常适合具有相关认证的工业和汽车应用。 由于内置了故障安全电路，单比较器可以在电源引脚关闭至 VCC = 0V 时，对输入/输出引脚进行偏置，从而实现节能应用。保证的启动时间可确保在激活电源轨后输出状态稳定。 由于其封装尺寸小，单比较器可用于电路板空间有限的应用中。因此可以降低 PCB 的总体成本。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS3121ICT
- 商品编号
- C42240342
- 商品封装
- SOT-323-5
- 包装方式
- 编带
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 输入失调电压(Vos) | 6mV | |
| 输入偏置电流(Ib) | 50pA | |
| 传播延迟(tpd) | 135ns | |
| 滞后电压(Vhys) | 1mV |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 125uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.7V~5V | |
| 功能特性 | ESD保护；使能/关断功能 |
商品概述
TS3121和TS3121A单路比较器能够在1.7V至5.5V的电源电压范围内，以低功耗实现高速响应。这些器件可在-40°C至+125°C的宽温度范围内工作，使其适用于相关认证的工业和汽车应用。得益于集成的故障安全电路，TS3121和TS3121A可在电源引脚关闭至VCC = 0V以实现节能应用时，仍能在输入/输出引脚偏置的情况下工作。有保证的启动时间确保在激活电源轨后输出状态稳定。得益于其小巧的封装尺寸，TS3121和TS3121A可用于电路板空间有限的应用，从而降低PCB的整体成本。
商品特性
- 低失调电压：最大值2 mV @ 25°C（A级版本）
- 低功耗：典型值70 μA
- 宽电源电压范围：1.7V至5.5V
- 传播延迟：60 ns
- 轨到轨输入
- 开漏输出
- 故障安全输入/输出引脚
- 输入/输出引脚可承受高于VCC的电压
- 故障安全架构确保当VCC = 0V时输出保持高阻态
- 有保证的启动时间允许VCC顺序开关循环
- 高ESD耐受能力：4 kV HBM
- 扩展温度范围：-40°C至+125°C
- 通过AEC-Q100认证
- 安全能力：提供文档以辅助功能安全系统设计
应用领域
- 工业
- 汽车
- 电动工具
- 过流保护
- 控制器与传感器
