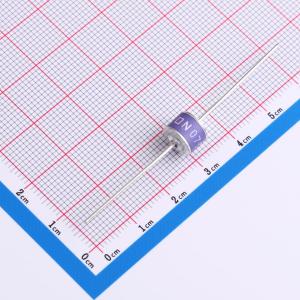

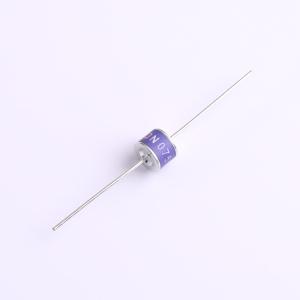

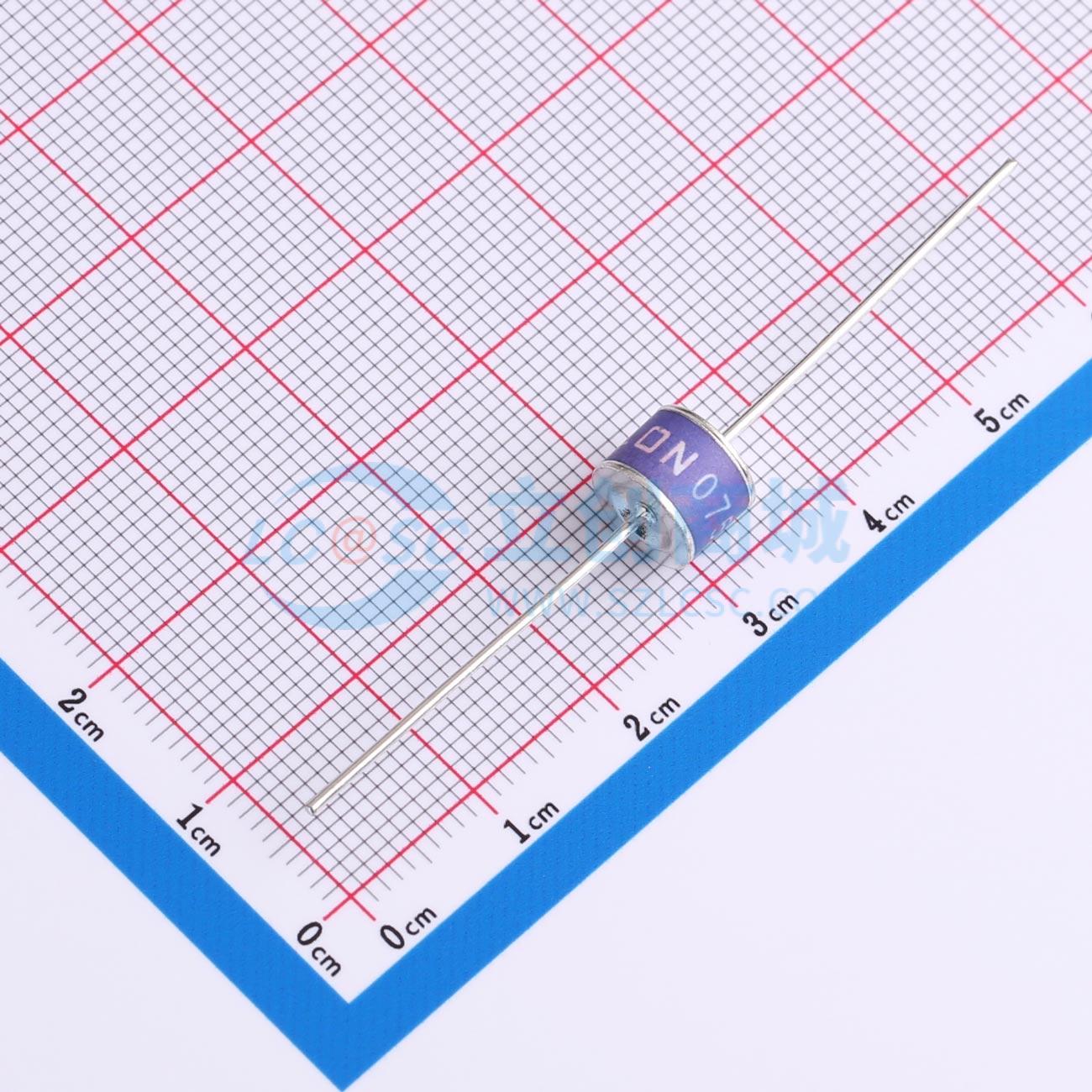

2R075TB-8
75V 10kA 2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 气体放电管（GDT）通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中出现瞬态过电压，且电压幅值超过GDT的击穿电压时，GDT内部的气体被电离，使GDT迅速导通，并将过电压限制在较低水平，从而保护并联连接的电子设备或电路元件免受高压冲击损坏。过电压消失后，GDT立即恢复到高绝缘电阻状态，电路恢复正常运行。 该系列GDT提供轴向引线或表面贴装封装
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- 2R075TB-8
- 商品编号
- C42218295
- 商品封装
- 插件,D8xL6mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 2 | |
| 直流击穿电压(Vdc) | 75V | |
| 精度 | ±20% | |
| 脉冲放电电流 | 10kA | |
| 极间电容 | 1.5pF | |
| 冲击击穿电压(Vimp) | 500V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 直径(φD) | 8mm | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | 6mm | |
| 脚间距 | - |
商品概述
气体放电管通常处于高绝缘电阻状态，相当于开路，对电路的正常工作几乎没有影响。当电路中出现瞬态过电压且电压幅度超过气体放电管的击穿电压时，管内的气体被电离，导致气体放电管迅速导通并将过电压限制在较低水平，从而保护并联连接的电子设备或电路元件免受高压冲击损坏。过电压消失后，气体放电管立即恢复至高绝缘电阻状态，电路恢复正常工作。2RB-8系列气体放电管是一种提供轴向引线或表面贴装封装的器件。它不仅体积小，易于安装在各种紧凑的印刷电路板上，而且性能优异。在高频通信电路中使用时，其低电容特性可最大限度地减少对信号的影响。高绝缘电阻确保电路性能在正常工作条件下不会遭受额外损耗。2RB-8系列气体放电管不仅可用于保护通信接口，其承受高浪涌电流的能力（8/20μs，10kA）也使其适用于电源保护。
商品特性
- 对快速上升的瞬态响应优异
- 击穿电压稳定
- 工作频率达GHz级
- 8/20μs脉冲电流能力：10kA
- 无放射性
- 超低电容（<1.5pF）
- 尺寸：Ф8mm×6mm
应用领域
- MDF模块
- xDSL设备
- RF系统
- 天线
- 基站
