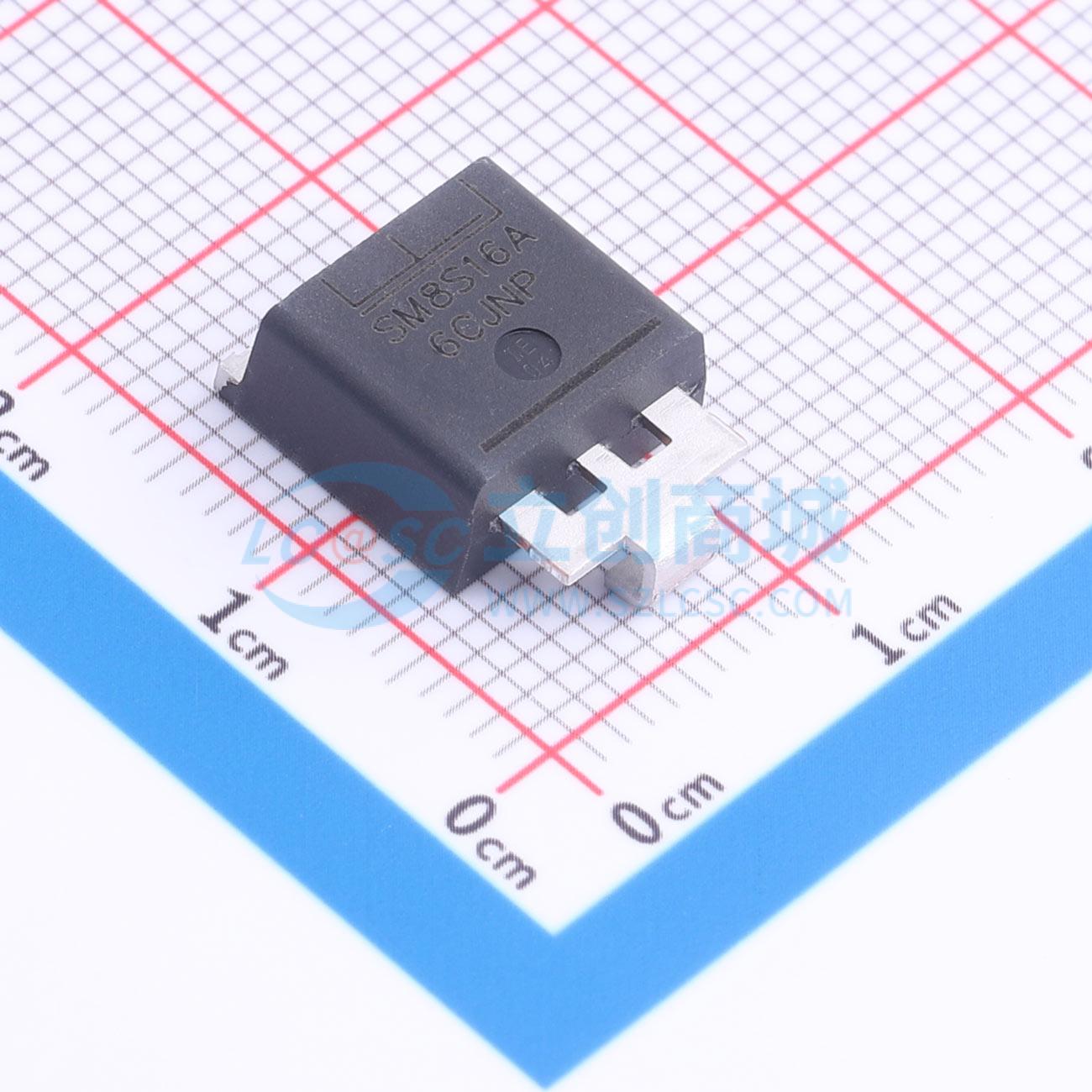

SM8S16A
SM8S16A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SM8S16A
- 商品编号
- C42220187
- 商品封装
- SMTO-263
- 包装方式
- 编带
- 商品毛重
- 2.9416克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 16V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 269A@10/1000us | |
| 峰值脉冲功率(Ppp) | 7kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 19.7V | |
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SM8S系列TVS二极管采用带引脚修改的SMTO - 263封装。它可保护敏感电子设备免受雷击和电感负载切换电压瞬变事件的影响。
商品特性
- 10/1000μs波形下7000W的峰值脉冲功率能力，重复率（占空比）为0.01%
- SMTO - 263低轮廓表面贴装封装，可最小化PCB占用空间
- 典型故障模式是因过压或过流导致短路
- 根据JEDEC JESD201A的表4a和4c进行晶须测试，通过1级和2级
- IEC 61000 - 4 - 2 ESD 30kV（空气）、30kV（接触）
- 玻璃钝化芯片结
- 低动态电阻
- VBR@TJ = VBR@25°C×(1 + αT×(T - 25))（αT：温度系数，典型值为0.1%）
- UL认可的化合物，符合V - 0阻燃等级
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
- 被UL 497B认可为隔离环路电路保护器
应用领域
TVS组件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
