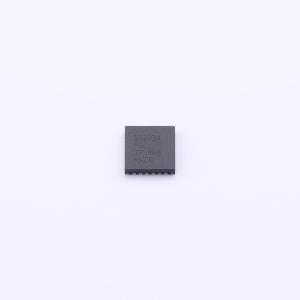

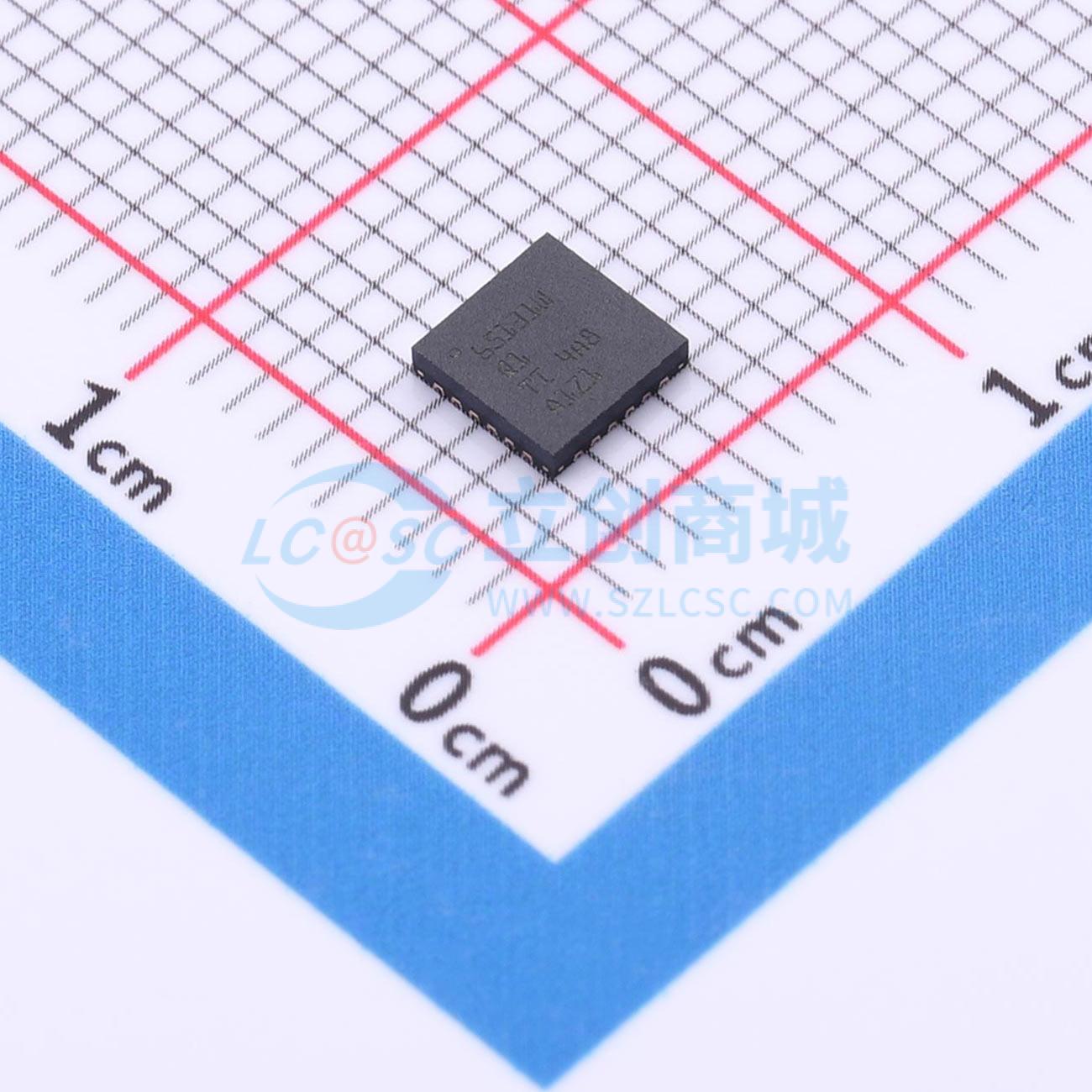

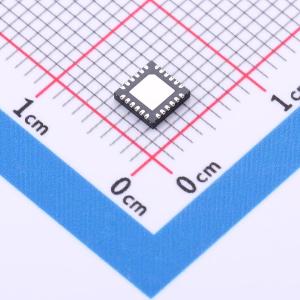

TPS65131WTRGERQ1
升压型 200mA 2.7V~5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该设备是双输出直流-直流转换器，可产生高达15V的正输出电压和低至 -15V的负输出电压，输出电流通常为200mA，具体取决于输入电压与输出电压的比率。总效率高达85%，适用于便携式电池供电设备。输入电压范围为2.7V至5.5V，例如3.3V和5V电源轨可为设备供电。采用带散热垫和可焊侧翼的QFN-24封装，所需外部组件少且体积小，整体解决方案尺寸小
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS65131WTRGERQ1
- 商品编号
- C42187651
- 商品封装
- VQFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 2V~15V；3.2V~15V | |
| 输出电流 | 200mA | |
| 开关频率 | 1.38MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ)；-40℃~+105℃@(TA) | |
| 输出通道数 | 2 | |
| 拓扑结构 | 反相式；升压式 | |
| 静态电流(Iq) | 500uA | |
| 输出类型 | 可调 |
