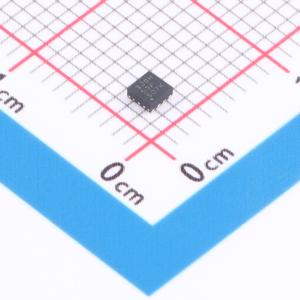

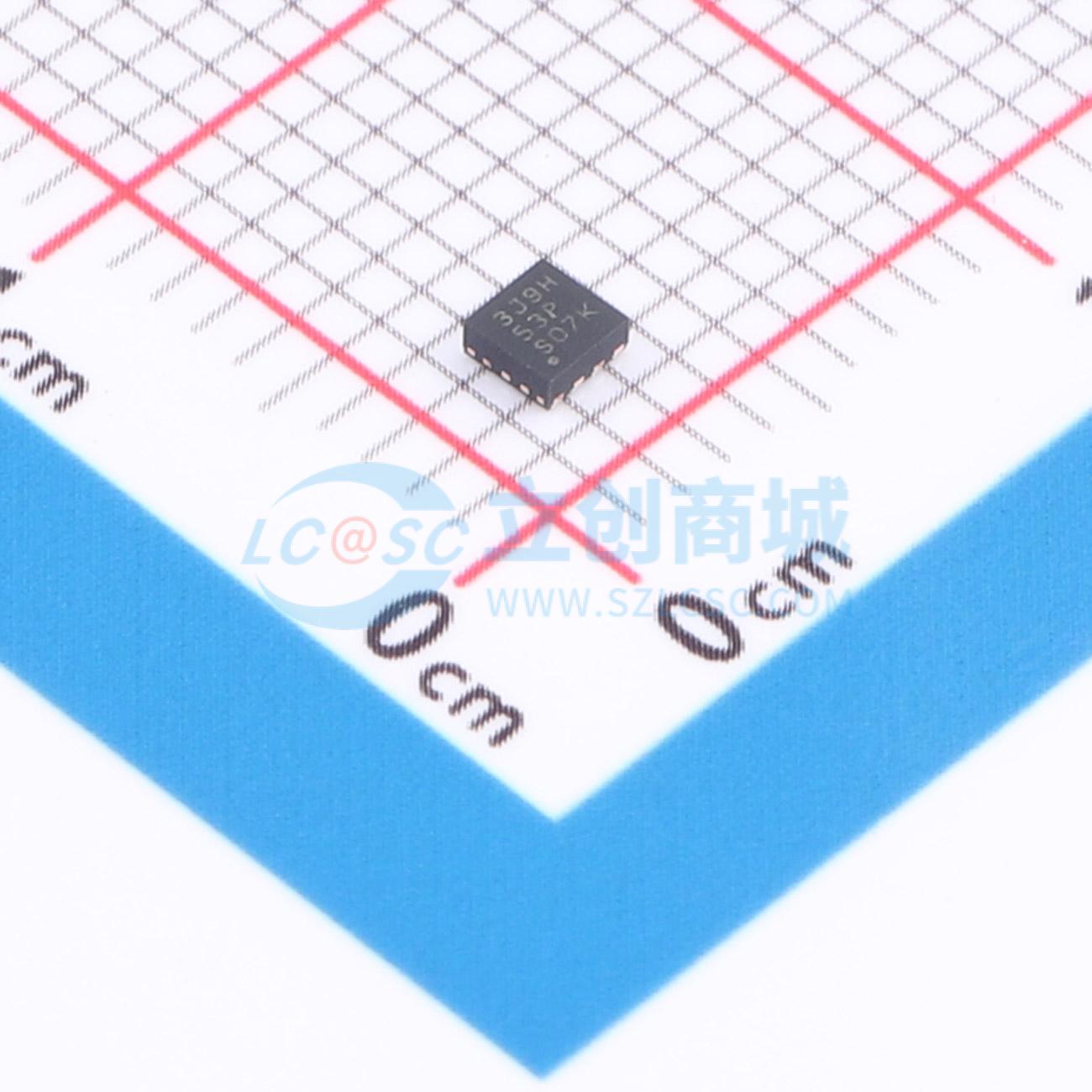

温馨提醒：图片仅供参考，商品以实物为准

TPS7A2133PQWDSGRQ1

3.3V 500mA 6V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款小型低压差 (LDO) 线性稳压器，可提供 500mA 输出电流。该器件具有低噪声、高电源抑制比 (PSRR) 以及出色的负载和线路瞬态性能，可满足汽车应用中射频和其他敏感模拟电路的要求。创新的设计技术实现了低噪声性能，无需添加外部噪声旁路电容。低静态电流使其成为低功耗系统的理想选择
品牌名称: TI(德州仪器)
商品型号: TPS7A2133PQWDSGRQ1
商品编号: C42194720
商品封装: WSON-8-EP(2x2)
包装方式: 袋装
商品毛重: 1.014286克(g)

商品参数

	属性	参数值
	静态电流(Iq)	6.5uA
	噪声	7.7uVrms
	功能特性	输出放电；使能控制；内置软启动；过流保护；热关断；输入欠压保护
	工作温度	-40℃~+150℃
	输出类型	固定
	输出通道数	1

商品概述

TPS7A21-Q1 是一款小型低压降 (LDO) 线性稳压器，可提供 500mA 的输出电流。该器件可提供低噪声、高PSRR 和出色的负载和线路瞬态性能，符合汽车应用中射频和其他敏感模拟电路的要求。得益于创新的设计技术，该器件无需添加外部噪声旁路电容即可提供低噪声性能。TPS7A21-Q1 具有低静态电流，非常适合用于低功耗系统。输入电压范围为 2.0V 至 6.0V，输出电压范围为 0.8V 至 5.5V，可满足各种系统要求。内部软启动电路可帮助控制浪涌电流，因此可在启动过程中更大程度地降低输入电压降。该 LDO 在与小型陶瓷电容器搭配使用时可保持稳定，因此整体设计尺寸较小。借助具有内部控制下拉电阻器的智能使能输入电路，即使在 EN 引脚未连接时也能让 LDO 保持禁用状态。该电路还有助于省去原本需要用于下拉 EN 输入的外部元件。

商品特性

符合面向汽车应用的 AEC-Q100 标准
温度等级 1:-40℃ 至 +125℃
结温:-40℃ 至 +150℃
超低 IQ:6.5μA
输入电压范围:2.0V 至 6.0V
输出电压范围:0.8V 至 5.5V（阶跃为 50mV）
高 PSRR:1kHz 时为 91dB
低输出电压噪声:7.7μVRMS
500mA (2.5V VOUT) 下最大压降为 265mV
智能 EN 引脚下拉
输出电压容差:在整个工作温度范围内为 ±1%
支持多种陶瓷电容器，容量范围 1μF 至 200μF
提供多种封装可选

应用领域

DAS 摄像头和
汽车信息娱乐系统
远程信息处理系统
导航系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	6V
	输出电压	3.3V
	输出电流	500mA
	电源纹波抑制比(PSRR)	91dB@(1kHz)
	压差	265mV@(500mA)
