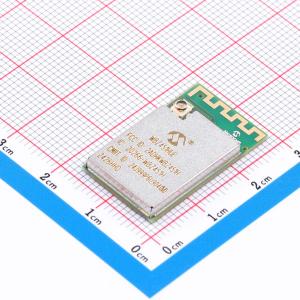

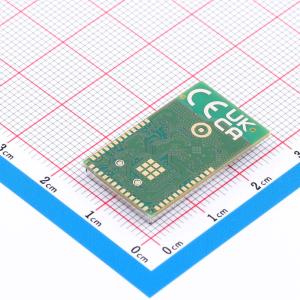

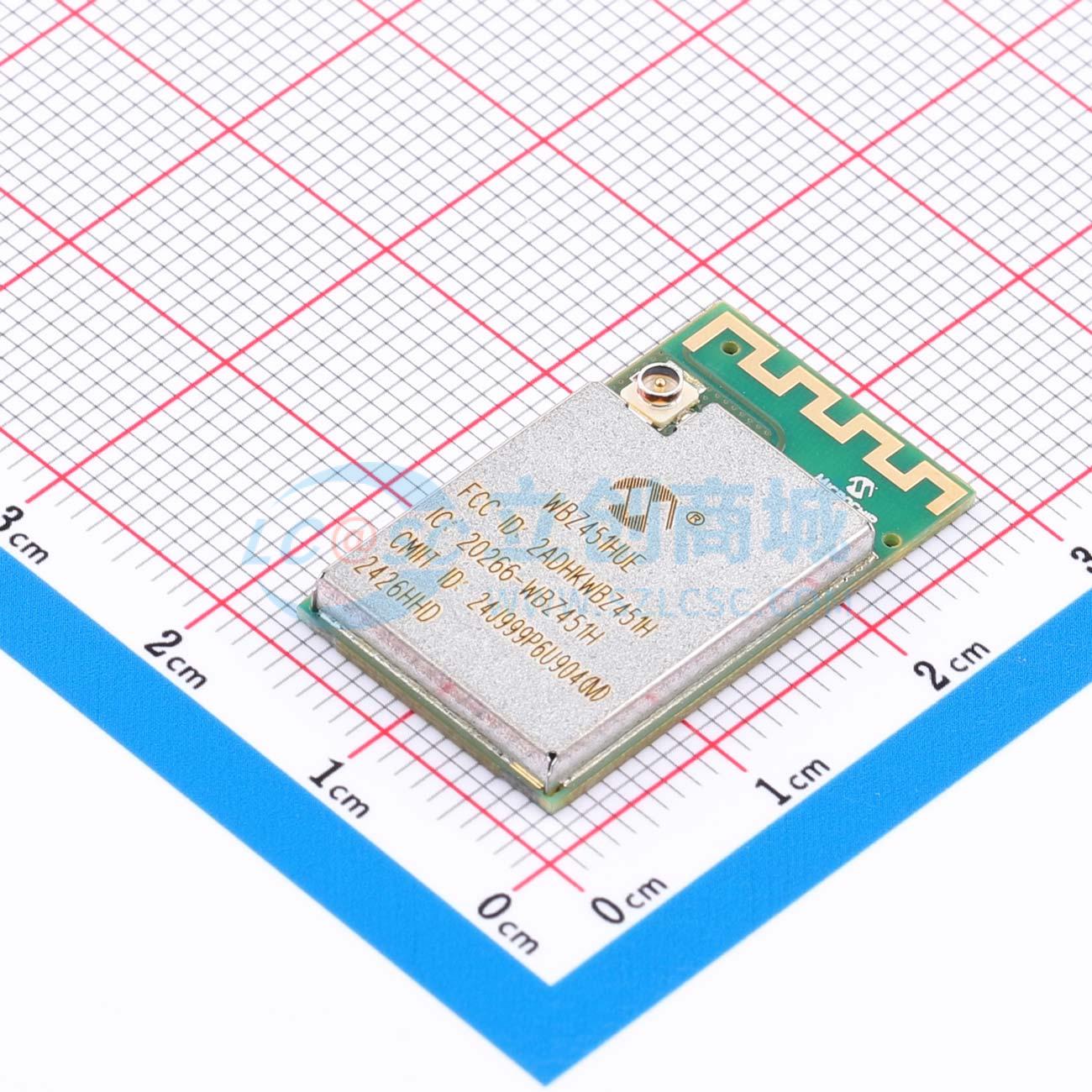

WBZ451HUE-I

PIC32CX - BZ2系列是通用、低成本的32位微控制器（MCU）系列设备，支持多协议无线接口（蓝牙、Zigbee、IEEE 802.15.4和Thread）、基于硬件的安全加速器、收发器和电源管理单元（PMU）。 WBZ45模块是一系列完全通过RF认证的无线模块，包含PIC32CX - BZ2无线MCU，具有以下天线选项： • PCB天线 • 用于外部天线的U.FL连接器 除了支持蓝牙低功耗（蓝牙5.2）、Zigbee（Zigbee 3.0）和Thread（Thread 1.3.0）无线协议外，PIC32CX - BZ2设备和WBZ45模块还支持丰富的标准MCU外设，例如： • 模数转换器（ADC） • 串行外设接口（SPI） • 内部集成电路（I2C） • 四路I/O串行外设接口（QSPI） • 通用同步/异步收发器（USART） • 串行线调试（SWD） • 多达22个脉冲宽度调制（PWM）输出，具有单/双斜率、可变占空比、同步模式等特性

• 工作条件：1.9V至3.6V，-40°C至+125°C，64 MHz，符合AEC Q100 1级标准
• 每MHz 2.42 Coremark
• 4 KB组合指令缓存和数据缓存
• 8区内存保护单元（MPU）
• Thumb - 2指令集
• 数字信号处理ASE Rev 2
• 嵌套向量中断控制器（NVIC）
• 带指令跟踪流的嵌入式跟踪模块（ETM）
• CoreSight嵌入式跟踪缓冲区（ETB）
• 跟踪端口接口单元（TPIU）
• 符合IEEE 754的浮点单元（FPU）
• 1 MB片上自编程闪存，具备纠错码（ECC）、预取模块以加速闪存访问、支持20年数据保留
• 32 KB NVR闪存（8个扇区），用于私有/公共引导代码和数据、非易失性校准数据
• 128 KB多端口可编程QoS SRAM主内存，有64 KB纠错码（ECC）RAM选项
• 多达4 KB紧密耦合内存（TCM）
• 多达8 KB备份SRAM
• 单个32位备份寄存器
• 上电复位（POR）和欠压检测（BOD）
• 内部和外部时钟选项
• 外部中断控制器（EIC）
• 多达四个外部中断
• 一个不可屏蔽中断
• 2引脚串行线调试（SWD）编程、测试和调试接口
• 符合蓝牙v5.2、IEEE 802.15.4、Zigbee 3.0、Thread 1.3.0、ETSI EN 300 328和EN 300 440 2类、FCC CFR47第15部分和ARIB STD - T66标准
• 集成PMU，具备降压（DC - DC/开关）模式，支持高功率（PWM）和低功率（PSK）模式、MLDO（线性）模式
• 板载1.2V电压调节器（CLDO）
• 3.3V和1.2V电源轨上的上电复位（POR）和欠压检测（BOD）
• 运行、空闲、休眠、睡眠、深度睡眠和极深度睡眠模式
• 睡眠唤醒外设
• 支持动态（OTF）选择的嵌入式降压/LDO调节器
• 集成2.4 GHz超低功耗RF收发器，供蓝牙、Zigbee调制解调器、链路（MAC）控制器和专有调制方案共享
• 集成16 MHz ±20 ppm晶体振荡器（外部低成本晶体）
• 两种PA设计架构（LPA（+5 dBm）和MPA（+12 dBm））以提高发射功率效率
• 低物料清单成本的双端口TRX RFFE架构，集成巴伦（单端RF输出）和TRX开关
• 带可编程QoS的硬件无线电仲裁器，具备每数据包级别的分辨率、蓝牙和802.15.4之间的时分共存、基于共享收发器和天线、同时维持802.15.4和蓝牙的连接
• 蓝牙低功耗5.2认证
• 可编程发射输出功率：WBZ45最高+12 dBm，WBZ451H最高+20 dBm
• 典型接收器功率灵敏度：WBZ45在蓝牙低功耗1 Mbps时为 - 97 dBm，2 Mbps时为 - 94 dBm，125 Kbps时为 - 104 dBm，500 Kbps时为 - 101 dBm，数字RSSI指示器（ - 50 dBm至 - 90 dBm）；WBZ451H在蓝牙低功耗1 Mbps时为 - 99 dBm，2 Mbps时为 - 96 dBm，125 Kbps时为 - 106 dBm，500 Kbps时为 - 102 dBm
• 蓝牙支持的特性：2M未编码PHY、长距离（编码PHY）、信道选择算法#2、广告扩展，通过基于硬件的调度器减轻CPU负担、高占空比不可连接广告、数据长度扩展、安全连接、隐私升级（支持硬件白名单）
• 蓝牙配对时用于链路密钥生成的ECDH P256硬件引擎
• 用于实时蓝牙有效负载数据加密的AES128硬件模块
• 预编程MAC地址
• 蓝牙资格测试设施（BQTF）认证
• 蓝牙低功耗配置文件：蓝牙低功耗外设和中心角色、应用层用于实现基于标准或自定义GATT的配置文件/服务的蓝牙低功耗API、Microchip透明UART服务、电池服务、设备信息服务、自定义服务、多链路和多角色
• 蓝牙低功耗服务：配置、空中（OTA）更新（也称为DFU）、广告/信标、个性化配置、警报通知服务
• 802.15.4/Zigbee物理层服务单元（PSDU）数据速率：250 Kbps
• 可编程接收模式：连续模式下，WBZ45接收灵敏度为 - 103 dBm，WBZ451H为 - 104 dBm；RPC模式下，WBZ45灵敏度为 - 98 dBm，WBZ451H为 - 103 dBm，RPC模式在接收模式下提供更低功耗，以支持系统级的加州绿色能源规范
• 发射输出功率：WBZ45最高+12 dBm，WBZ451H最高+20 dBm
