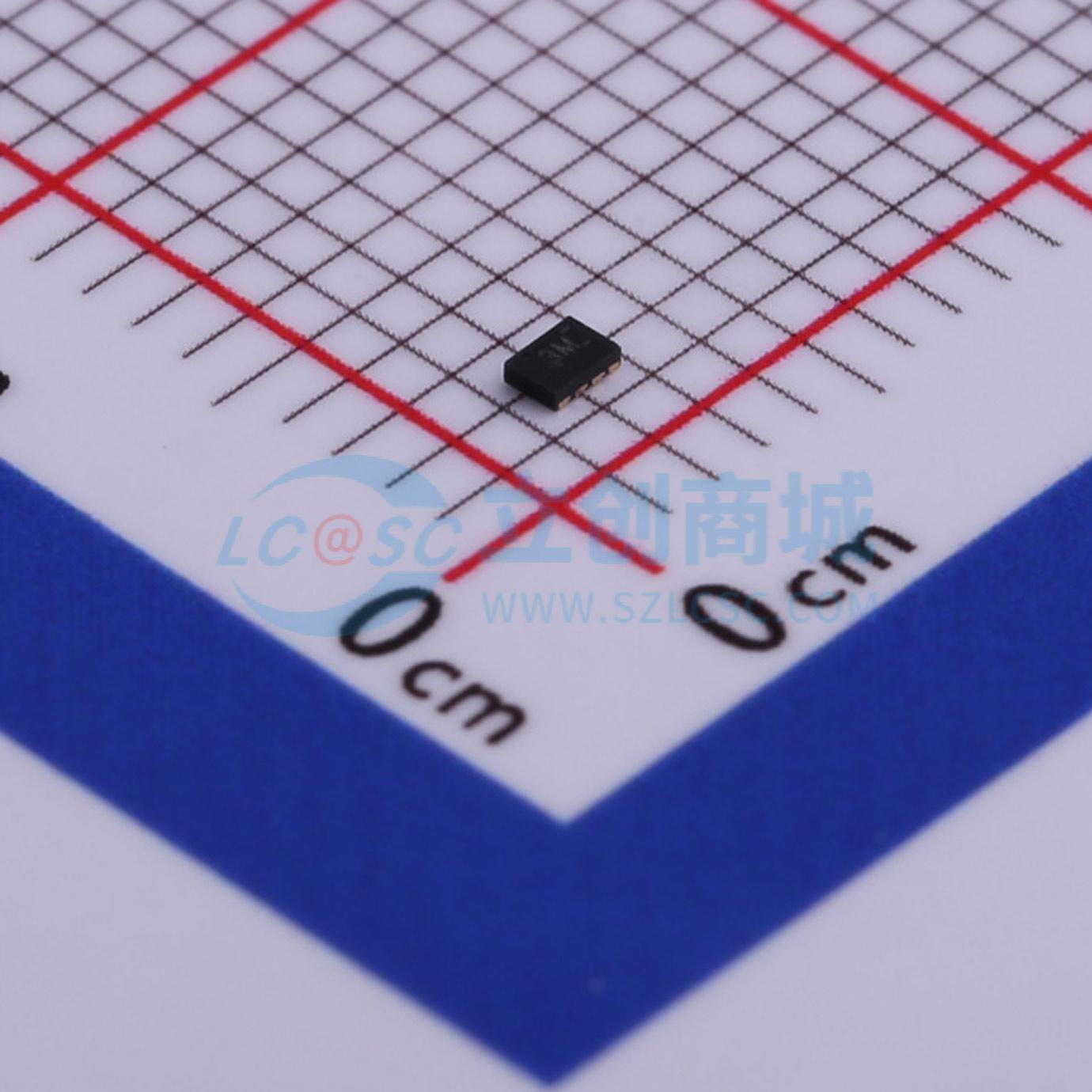

PCA9306DQER

PCA9306 器件是一款采用使能(EN) 输入的双路双向I2C 和SMBus 电压电平转换器，可在1.2V 至3.3VREF1 和1.8V 至5.5V REF2 的范围内工作。 PCA9306 器件可以在1.2V 到5V 之间实现双向电压转换而无须使用方向引脚。此开关具有低导通状态电阻(RON)，可以在最短传播延迟情况下建立连接。当EN为高电平时，转换器开关打开，并且SCL1 和SDA1 I/O 被分别连接至SCL2 和SDA2 I/O，从而实现端口间的双向数据流。当EN 为低电平时，转换器开关关闭，在端口之间存在一个高阻抗状态。 除了电压转换，PCA9306 器件还可用于将400kHz 总线与100kHz 总线隔离开，方法是在快速模式通信过程中控制EN 引脚以断开较慢总线的连接。

• 适用于I2C 应用中的SDA 和SCL 线路的2 位双向转换器
• 与I2C 和系统管理总线(SMBus) 兼容
• 小于1.5ns 的最大传播延迟，适应标准模式和快速模式I2C 器件和多个主控器
• 可实现以下电压之间的电压电平转换：1.2V VREF1 和1.8V、2.5V、3.3V 或5V VREF2；1.8V VREF1 和2.5V、3.3V 或5V VREF2；2.5V VREF1 和3.3V 或5V VREF2；3.3V VREF1 和5V VREF2
• 在无方向引脚的情况下提供双向电压转换
• 输入和输出端口之间3.5Ω 的低导通状态电阻可减少信号失真
• 漏极开路I2C I/O 端口（SCL1、SDA1、SCL2 和SDA2）
• 5V 耐压I2C 和I/O 端口可支持混合模式信号操作
• 针对EN 为低电平的高阻抗SCL1、SDA1、SCL2 和SDA2 引脚
• 无闭锁操作可在EN 为低电平时实现隔离
• 采用直通引脚排列以简化印刷电路板布线
• ESD 保护性能超出JESD 22 标准：2000V 人体放电模型(A114 - A)，1000V 充电器件模型(C101)

• I2C、SMBus、PMBus、MDIO、UART、低速SDIO、GPIO 和其他双信号接口
• 服务器
• 路由器（电信交换设备）
• 个人计算机
• 工业自动化
