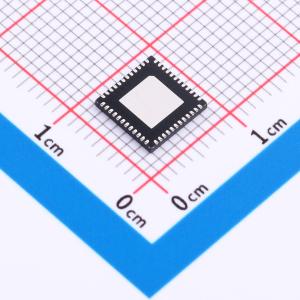

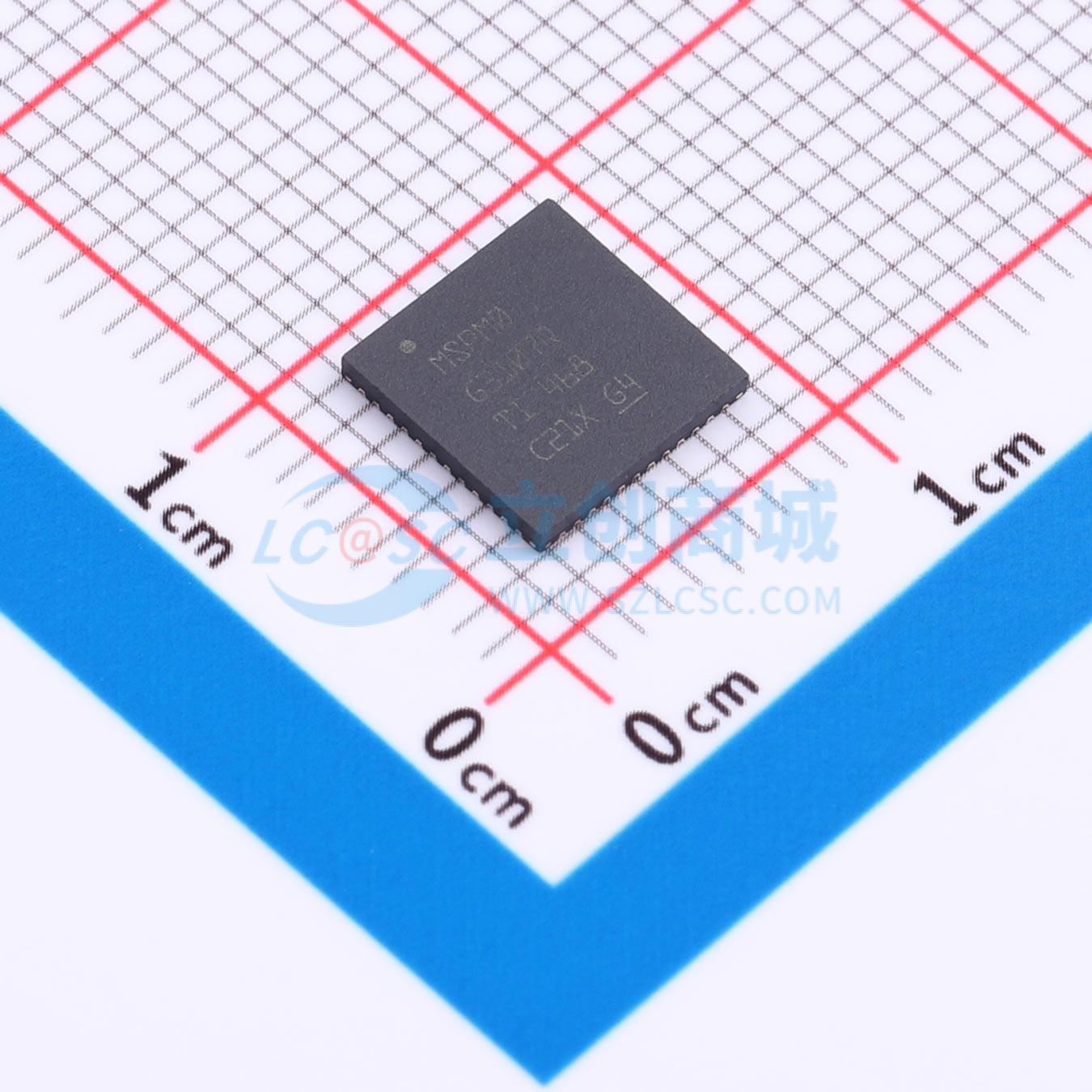

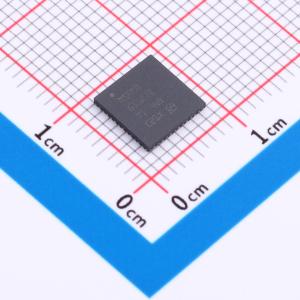

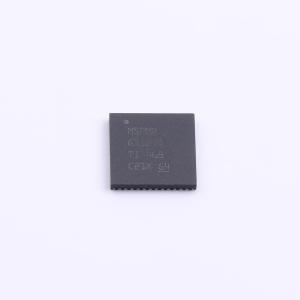

温馨提醒：图片仅供参考，商品以实物为准
M0G3107QRGZRQ1
汽车混合信号微控制器，具备CAN - FD接口、高性能模拟外设、数据完整性和加密外设以及增强通信接口
- 品牌名称
- TI(德州仪器)
- 商品型号
- M0G3107QRGZRQ1
- 商品编号
- C42011106
- 商品封装
- VQFN-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 2.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) |
| 属性 | 参数值 | |
|---|---|---|
| CPU内核 | ARM Cortex-M0+ |
商品概述
MSPM0G310x微控制器（MCU）是MSP高度集成、超低功耗32位MCU家族的一部分，基于增强型Arm Cortex - M0+ 32位核心平台，工作频率高达80MHz。这些经过成本优化的MCU提供高性能模拟外设集成，支持-40°C至125°C的扩展温度范围，工作电源电压范围为1.62V至3.6V。 MSPM0G310x器件提供高达128KB的嵌入式闪存程序存储器，带有内置纠错码（ECC），以及高达32KB的SRAM，并可选硬件奇偶校验。这些器件还集成了内存保护单元、7通道DMA和各种高性能模拟外设，如两个12位4Msps ADC、可配置的内部共享电压基准和一个通用放大器。这些器件还提供智能数字外设，如两个16位高级控制定时器、五个通用定时器（其中一个16位通用定时器用于QEI接口，两个16位通用定时器用于待机模式，一个32位通用定时器）、两个窗口看门狗定时器和一个带报警和日历模式的RTC。这些器件提供数据完整性和加密外设（CRC、TRNG、AES）以及增强型通信接口（四个UART、两个I²C、两个SPI、CAN 2.0/FD）。 德州仪器（TI）的MSPM0低功耗MCU系列由具有不同程度模拟和数字集成的器件组成，使客户能够找到满足项目需求的MCU。MSPM0 MCU平台将Arm Cortex - M0+平台与整体超低功耗系统架构相结合，使系统设计人员能够在降低能耗的同时提高性能。 MSPM0G310x MCU拥有广泛的硬件和软件生态系统支持，提供参考设计和代码示例，可快速启动设计。开发套件包括可购买的LaunchPad。TI还提供免费的MSP软件开发套件（SDK），可作为Code Composer Studio IDE桌面版和云版本的组件在TI资源管理器中获取。MSPM0 MCU还得到了广泛的在线资料和培训的支持。
商品特性
- 核心：采用带有内存保护单元的Arm 32位Cortex - M0+ CPU，频率高达80MHz
- 功能安全合规：专为功能安全应用开发，提供有助于ISO 26262系统设计的文档，系统能力高达ASIL B，硬件完整性高达ASIL B
- 安全相关认证：经TÜV认证符合ISO 26262标准，最高可达ASIL B
- 工作特性：扩展温度范围为 - 40°C至125°C，宽电源电压范围为1.62V至3.6V
- 存储器：高达128KB的闪存，带有内置纠错码（ECC）；高达32KB的SRAM，带有硬件奇偶校验
- 高性能模拟外设：两个同时采样的12位4Msps模数转换器（ADC），最多17个外部通道；250ksps时14位有效分辨率，带硬件平均；一个通用放大器（GPAMP）；可配置的1.4V或2.5V内部共享电压基准（VREF）；集成温度传感器
- 优化的低功耗模式：运行模式下为101µA/MHz（CoreMark）；睡眠模式下为40µA/MHz；停止模式下4MHz时为190µA；待机模式下32KHz LFXT时为1.5µA，保留SRAM、CPU状态和寄存器；关机模式下保留IO且具有IO唤醒能力，为80nA
- 智能数字外设：7通道DMA控制器；两个16位高级控制定时器，支持死区插入和故障处理；七个定时器，最多支持22个PWM通道；一个16位通用定时器支持QEI；两个16位通用定时器支持待机模式下的低功耗运行；一个32位通用定时器；两个16位高级定时器，带死区和互补输出，最多12个PWM通道；两个窗口看门狗定时器（WWDT）；带报警和日历模式的RTC
- 增强型通信接口：四个UART接口，一个支持LIN、IrDA、DALI、智能卡、曼彻斯特协议，三个支持待机模式下的低功耗运行；两个I²C接口，支持FM+（1Mbit/s）、SMBus、PMBus，并可从停止模式唤醒；两个SPI接口，一个SPI支持高达32Mbits/s；一个控制器局域网（CAN）接口，支持CAN 2.0 A或B以及CAN - FD
- 时钟系统：内部4MHz至32MHz振荡器（SYSOSC），精度高达±1.2%；锁相环（PLL），频率高达80MHz；内部32kHz振荡器（LFOSC），精度为±3%；外部4MHz至48MHz晶体振荡器（HFXT）；外部32kHz晶体振荡器（LFXT）；外部时钟输入
- 数据完整性和加密：循环冗余校验器（CRC - 16、CRC - 32）；真随机数发生器（TRNG）；128位或256位密钥的AES加密
- 灵活的I/O特性：最多60个GPIO；两个5V耐压开漏IO；两个驱动强度为20mA的高驱动IO；最多5个高速IO
- 开发支持：2针串行线调试（SWD）
- 封装选项：64引脚LQFP（PM）（0.5mm间距）；48引脚VQFN（RGZ）（0.5mm间距）；48引脚LQFP（PT）（0.5mm间距）；32引脚VQFN（RHB）（0.5mm间距）；32引脚VSSOP（32DGS）（0.5mm间距）；28引脚VSSOP（28DGS）（0.5mm间距）；20引脚VSSOP（20DGS）（0.5mm间距）
- 家族成员：MSPM0G3105：32KB闪存，16KB RAM；MSPM0G3106：64KB闪存，32KB RAM；MSPM0G3107：128KB闪存，32KB RAM
- 开发套件和软件：LP - MSPM0G3507 LaunchPad开发套件；MSPM0软件开发套件（SDK）
- 汽车级认证：符合AEC - Q100 1级标准；32引脚和48引脚QFN可选可焊侧翼
应用领域
- 汽车车身电子和照明
- 汽车网关
- 方向盘系统
- 汽车电机控制
- 直流到交流逆变器
- 汽车内部照明
- 门把手模块
- 踢开模块
- 车辆乘员检测
- 座椅舒适模块
