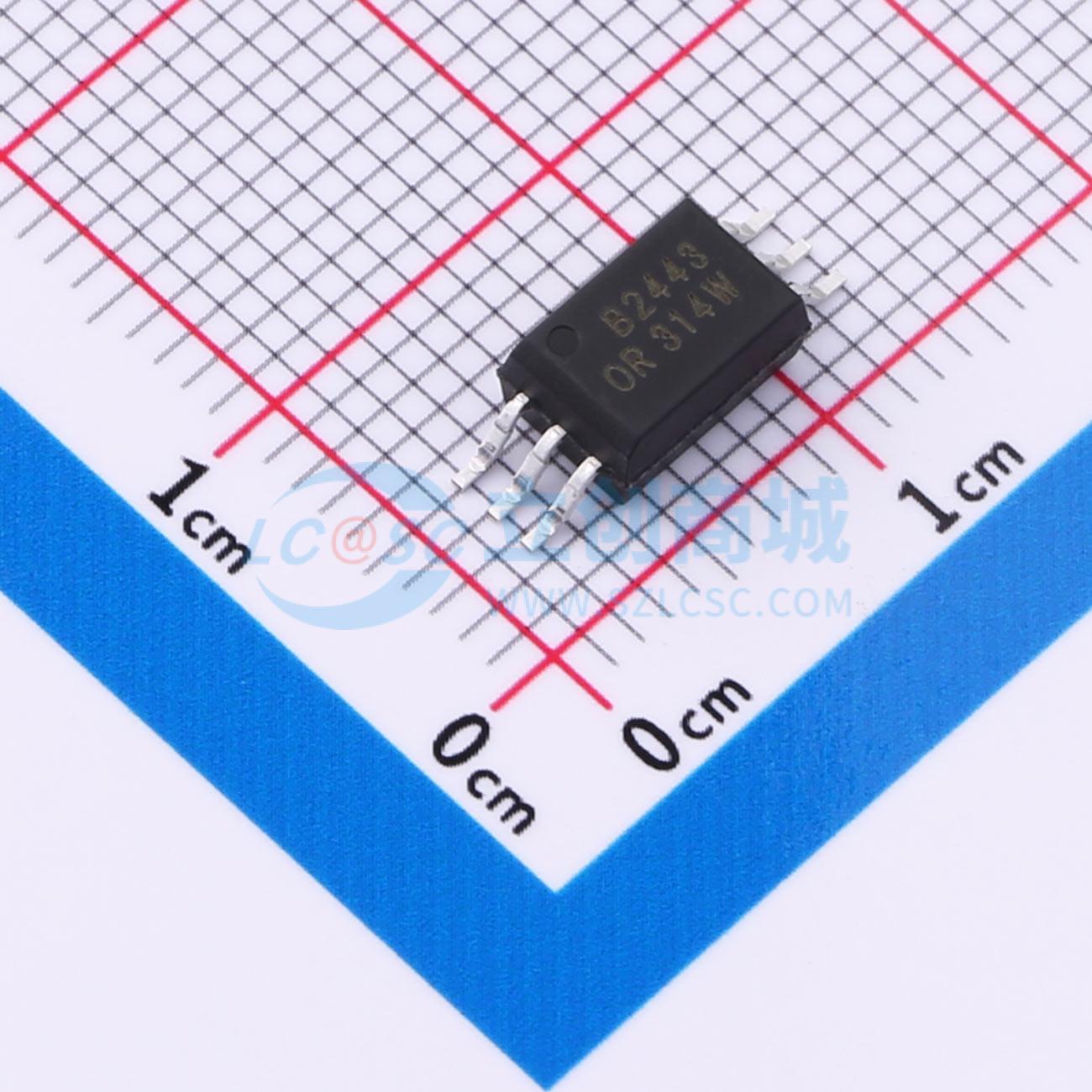

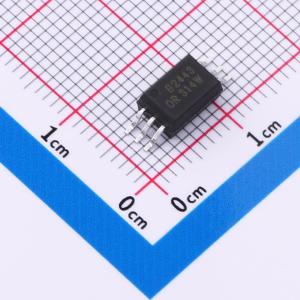

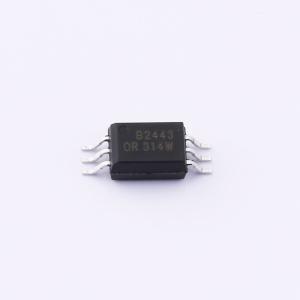

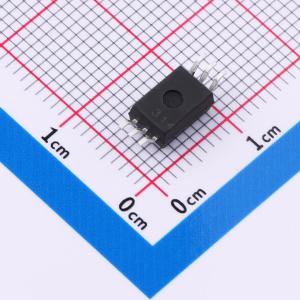

OR-314(B)W-TA1
OR-314(B)W-TA1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由一个 GaAsP LED 与带有功率输出级的集成电路光耦合而成。这些光耦合器非常适合驱动电机控制逆变器应用中使用的功率 IGBT 和 MOSFET。输出级的高工作电压范围可提供栅极控制设备所需的驱动电压。该光耦合器提供的电压和电流使其非常适合直接驱动中小功率 IGBT。
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-314(B)W-TA1
- 商品编号
- C42012394
- 商品封装
- SOP-6-6.8mm
- 包装方式
- 编带
- 商品毛重
- 0.6038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| CMTI(kV/us) | 25kV/us | |
| 驱动侧工作电压 | -500mV~35V | |
| 峰值输出电流 | 1.5A | |
| 传播延迟 tpHL | 200ns | |
| 传播延迟 tpLH | 200ns |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+105℃ | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 下降时间(tf) | 60ns | |
| 输入侧工作电压 | 10V~30V | |
| 上升时间(tr) | 70ns |
商品概述
OR-314(B)由一个GaAsP LED与一个带功率输出级的集成电路光耦合而成。这些光耦合器非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。输出级的高工作电压范围可提供栅极控制设备所需的驱动电压。该光耦合器提供的电压和电流使其非常适合直接驱动中小功率IGBT。
商品特性
- 高速响应。
- 超高共模抑制比（CMR）。
- 可自举电源电流。
- IOH(峰值)最小值：1.5A
- IOL(峰值)最小值：1.5A
- 在温度范围内最大传播延迟为0.7μs
- 最大电源电流Icc(最大值)=3 mA
- 在VCM = 1500V时，最小共模抑制比（CMR）为25 kV/μs
- 宽VCC工作范围：在温度范围内为10V至30V
- 采用拉伸型SO-6封装
- 工业温度范围：-40℃至105℃
- 安全认证
- 获得UL认证（编号E323844）
- 获得VDE认证（编号40029733）
- 获得CQC认证（编号CQC19001231480）
- 符合RoHS、REACH标准
- 湿度敏感度等级1级
应用领域
- 隔离式IGBT/功率MOSFET栅极驱动
- 交流和无刷直流电机驱动
- 工业逆变器
- 家用电器逆变器
- 开关电源
- 电磁炉
