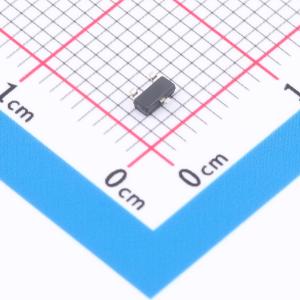

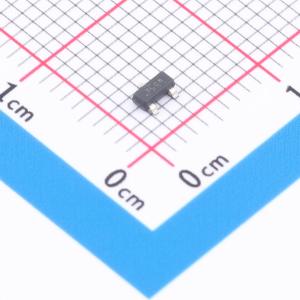

温馨提醒：图片仅供参考，商品以实物为准

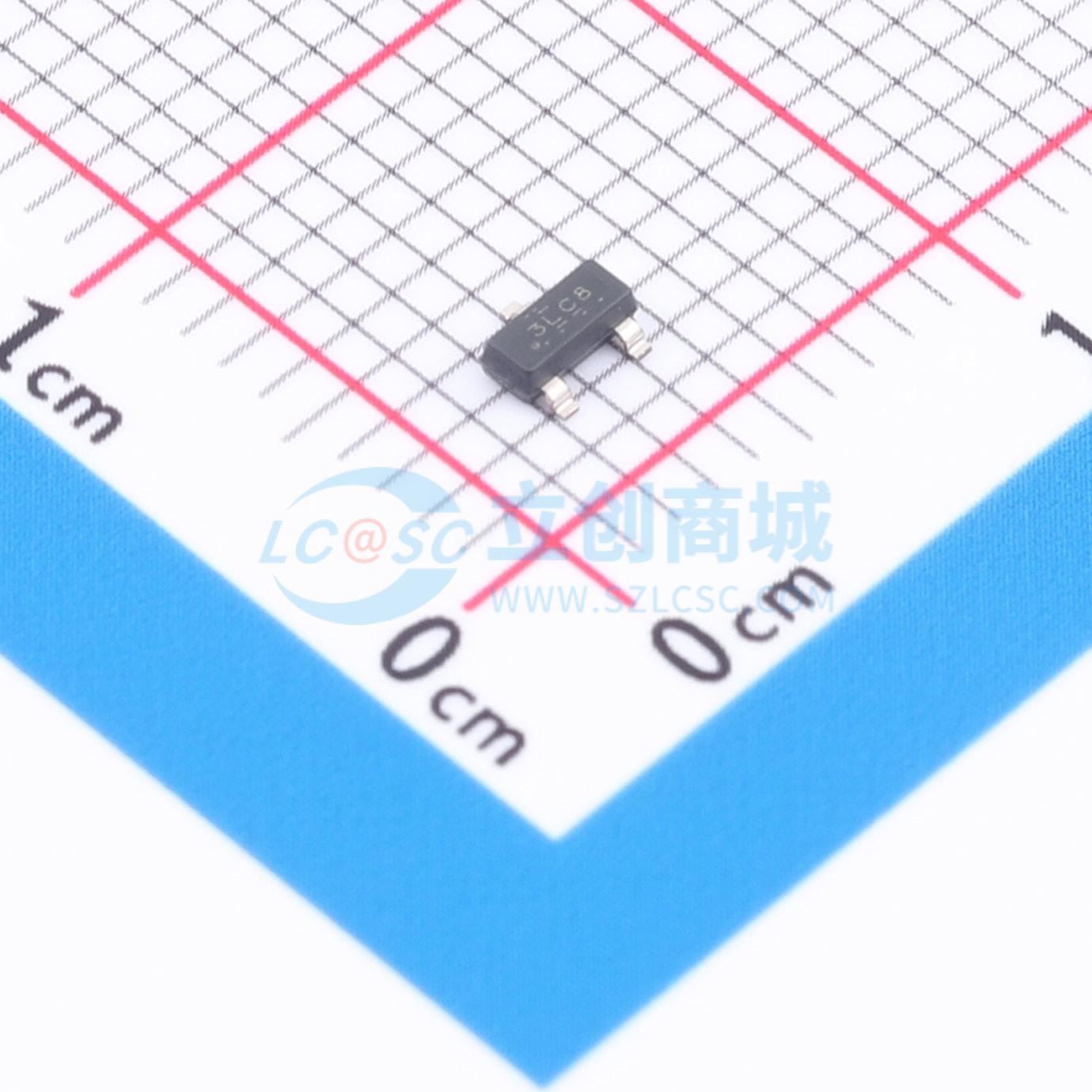

TSM36CADBZR
36V双向浪涌保护二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TSM36CADBZR
- 商品编号
- C42015894
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 36V | |
| 钳位电压 | 71V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.4kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 44.2V | |
| 反向漏电流(Ir) | 25nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 15pF |
商品概述
TSM36CA是一款36V双向TVS保护二极管，用于钳位ESD和浪涌等有害瞬变电压。TSM36CA可分流高达20A的IEC 61000-4-5故障电流，保护系统免受大功率瞬变或雷击的影响。TSM36CA器件可承受高达±30kV（接触和空气间隙放电）的ESD冲击，超过了IEC 61000-4-2国际标准（4级）规定的最高等级。此外，TSM36CA采用小型带引脚SOT-23 (DBZ)封装，与行业标准SMA封装相比尺寸缩小约50%。极低的器件漏电流和电容确保对被保护线路的影响极小。TSM36CA是二极管型TVS，可为信号线和电源线上的ESD或浪涌等瞬态电压尖峰提供接地泄放路径，将器件并联连接到下游电路即可实现保护。当瞬态电流流过器件时，二极管两端仅存在很小的压降，被触发的TVS的低动态电阻可将钳位电压维持在对被保护IC安全的水平。
商品特性
- 提供IEC 61000-4-2 ESD防护
- 接触放电可达±30kV
- 空气间隙放电可达±30kV
- 提供IEC 61000-4-5浪涌防护
- 浪涌防护可达20A (8/20μs)
- 钳位电压为55V @ 20A (8/20μs)
- IO电容典型值为15pF
- 低漏电流，最大值100nA
- 工业温度范围为-55℃ 至 +150℃
- SOT-23 (DBZ)带引脚封装可减小电路板空间，支持自动光学检测(AOI)
应用领域
- 工业传感器
- 4/20mA回路
- 照明
- 现场变送器和传感器
