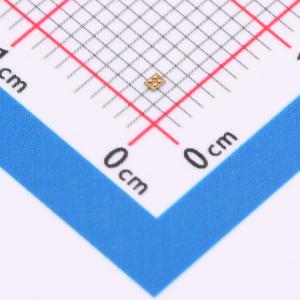

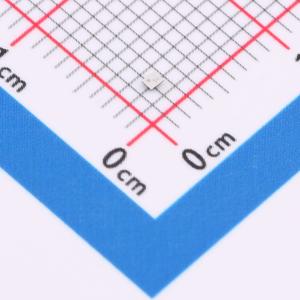

温馨提醒：图片仅供参考，商品以实物为准
REF35300YBHR
3.25V~6V 650nA 10ppm/℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是毫微功耗、低漂移、高精度串联基准系列器件。具有 ±0.05% 的初始精度，典型功耗为 650nA。温度系数（12ppm/°C）和长期稳定性（1000 小时内为 40ppm）有助于提高系统稳定性和可靠性。凭借低功耗以及高精度规格，适用于多种便携式应用和低电流应用 建议使用前先进行烘烤
- 品牌名称
- TI(德州仪器)
- 商品型号
- REF35300YBHR
- 商品编号
- C41988475
- 商品封装
- DSBGA-4
- 包装方式
- 编带
- 商品毛重
- 0.005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 3.25V~6V | |
| 输出电压 | 3V | |
| 输出电流 | 10mA | |
| 精度 | ±0.05% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 10ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 650nA | |
| 噪声(0.1Hz-10Hz) | 3.8ppmp-p | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 使能/关断 |
商品概述
REF35是一系列纳瓦级功耗、低温漂、高精度串联电压基准器件。REF35系列具备±0.05%的初始精度，典型功耗为650nA。该器件的温度系数（12ppm/℃）和1000小时下40ppm的长期稳定性，有助于提高系统的稳定性和可靠性。低功耗结合高精度规格，设计用于多种便携式和低电流应用。REF35可提供最高10mA输出电流，输出峰峰值噪声为3.3ppm，负载调整率为20ppm/mA。凭借这些特性，REF35可为精密传感器和12-16位数据转换器提供低噪声、高精度电源。该系列的额定工作温度范围为-40℃至105℃，在-55℃至125℃范围内均可正常工作，宽温度范围适用于工业应用。REF35提供多种输出电压选项，范围从1.024V到5.0V，有节省空间的6引脚SOT-23和4引脚WCSP封装可选。
商品特性
- 超低静态电流，典型值650nA
- 初始精度最大为±0.05%
- 最大温度系数:SOT23封装在-40℃至105℃范围为12ppm/℃；WCSP封装在-40℃至85℃范围为10ppm/℃
- 0.1Hz至10Hz范围输出1/f噪声为3.3ppm峰峰值
- 提供NR引脚降低噪声
- 提供EN引脚降低关断电流消耗
- 1000小时长期稳定性为40ppm
- 热滞为70ppm
- 工作温度范围为-55℃至+125℃
- 输出电流为+10mA、-5mA
- 输入电压范围为VREF+VDO至6V
- 提供多种输出电压选项，包括1.024V、1.2V、1.25V、1.6V、1.8V、2.048V、2.5V、3.0V、3.3V、4.096V、5.0V
- 采用小尺寸6引脚SOT-23封装
- 采用超小尺寸4引脚WCSP封装
应用领域
- 流量变送器
- 血糖仪
- 伺服驱动控制模块
- 电能质量分析仪
- 故障指示器
- 示波器
- 过程分析
- 光模块
- 放大器偏置
- 传感器供电
- 数据转换器供电
