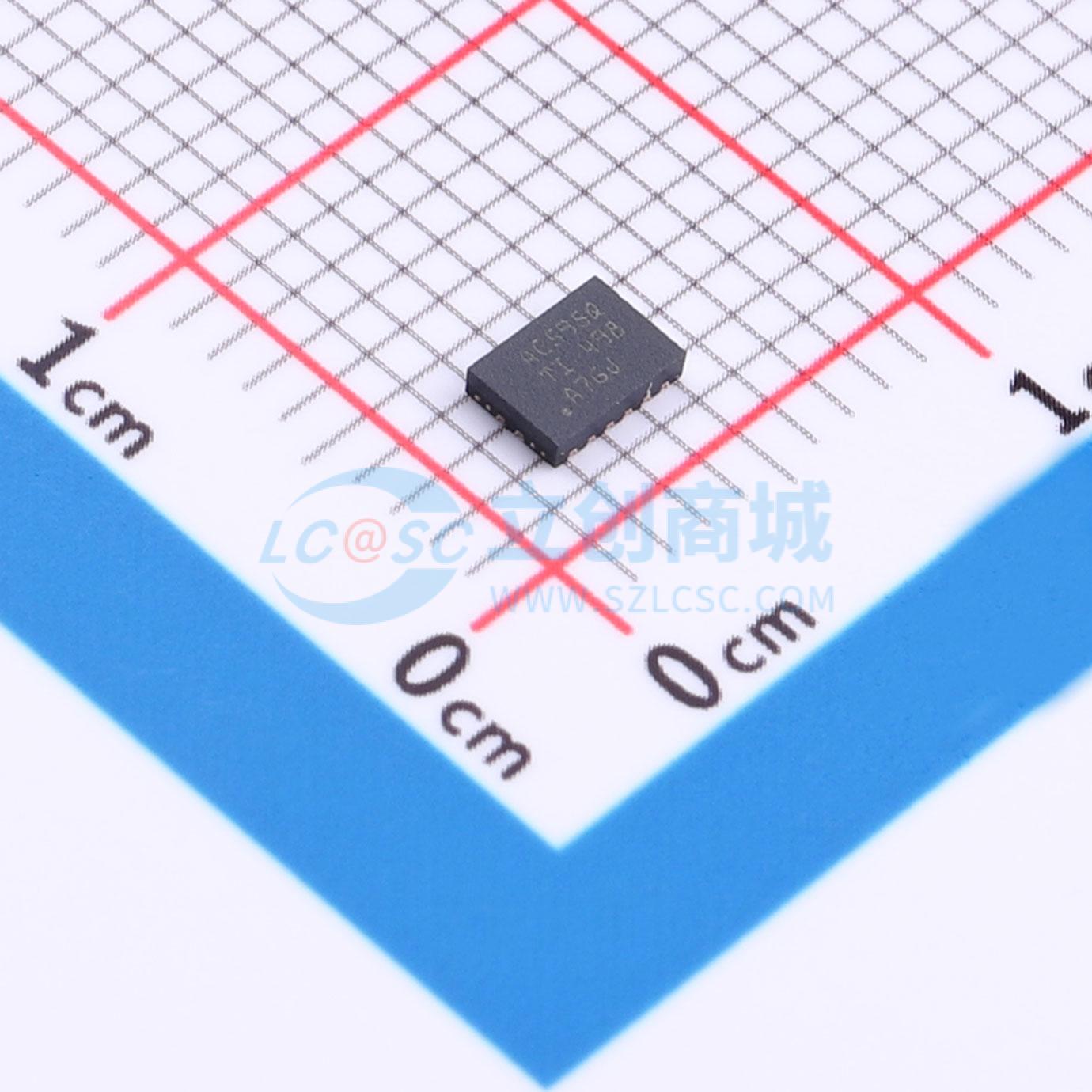

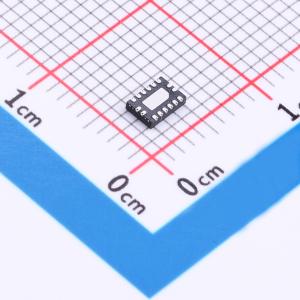

SN74AC595WBQBRQ1
具有三态输出寄存器的8位移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 包含一个对8位D类存储寄存器进行馈送的8位串行输入、并行输出移位寄存器。该配置支持在输出保持静态的同时将数据加载到移位寄存器中。该器件包含三态输出，可禁用输出。该器件具有独立的移位寄存器输出 (QH)，用于串联移位寄存器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AC595WBQBRQ1
- 商品编号
- C41991024
- 商品封装
- WQFN-16(2.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.087469克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 1.5V~6V | |
| 时钟频率(fc) | 90MHz | |
| 输出类型 | 三态 | |
| 系列 | 74AC | |
| 传播延迟(tpd) | 12ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 50mA | |
| 分辨率(位) | 8 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
SN74AC595-Q1 包含一个对 8 位 D 类存储寄存器进行馈送的 8 位串行输入、并行输出移位寄存器。该配置支持在输出保持静态的同时将数据加载到移位寄存器中。该器件包含三态输出，可禁用输出。该器件具有独立的移位寄存器输出QH，用于串联移位寄存器。
商品特性
- 符合面向汽车应用的AEC-Q100标准
- 器件温度等级 1: -40℃ 至 +125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 1.5V至6V的宽工作电压范围
- 输入电压高达6V
- 电压为 5V 时, 为 ±24mA 的连续输出驱动
- 电压为 5V 时, 支持高达 ±75mA 的输出驱动(短时突发)
- 可驱动 50Ω 传输线
- 电压为 5V 且负载为 50pF 时的最大 tpd 为 12ns
应用领域
- 输出扩展
- LED 矩阵控制
- 7段显示控制
