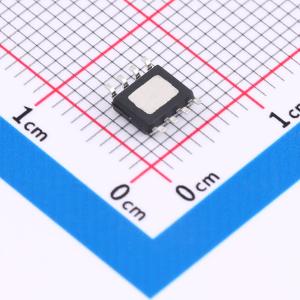

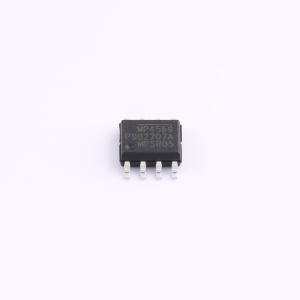

温馨提醒：图片仅供参考，商品以实物为准
MP4569GN-Z
75V、0.3A同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A以内(小电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4569GN-Z
- 商品编号
- C437678
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~75V | |
| 输出电压 | - | |
| 输出电流 | 300mA | |
| 开关频率 | - | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP4569 是一款集成了高端/低端高压功率 MOSFET 的降压型开关稳压器。它可提供高达 0.3A 的高效输出。 4.5V 至 75V 的宽输入电压范围适用于汽车环境中的各种降压应用。3.5μA 的关断模式静态电流适用于电池供电应用。 通过在轻载条件下降低开关频率以减少开关和栅极驱动器损耗，该稳压器可在宽负载范围内实现高功率转换效率。 启动和短路期间的开关频率也可降低，以防止电感电流失控。热关断功能确保了可靠的容错操作。 MP4569 提供 QFN-10（3mmx3mm）和 SOIC-8 EP 封装。
商品特性
- 20μA 静态电流（工作模式）
- 4.5V 至 75V 宽工作输入电压范围
- 1.2Ω/0.45Ω 内部功率 MOSFET
- 可编程软启动，反馈精度：室温下为 1%；全温度范围内为 2%
- QFN 封装可调节输出 1V 参考电压输出
- 低关断模式电流：3.5μA
- 提供 QFN-10（3mmx3mm）和 SOIC-8 EP 封装
应用领域
- 汽车系统
- 工业电源系统
- 分布式电源系统
- 电池供电系统
