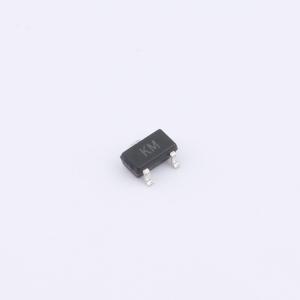

温馨提醒：图片仅供参考，商品以实物为准
PJM05P60SC
1个P沟道 耐压:60V 电流:5A
- 描述
- P沟道，VDS=-60V ID=-5A ,PD:1.5W RDS(ON)<75mΩ@Vgs=-10V
- 品牌名称
- PJSEMI(平晶微)
- 商品型号
- PJM05P60SC
- 商品编号
- C41784031
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 70mΩ@10V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 25nC@10V | |
| 输入电容(Ciss) | 930pF | |
| 反向传输电容(Crss) | 35pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 85pF |
商品特性
- 表面贴装封装
- 采用高密度单元设计,实现极低的RDS(ON)
- RDS(on)< 75 m Ω(在 VGS = -10 V 条件下)
应用领域
- 负载开关及PWM应用
- 电源管理
