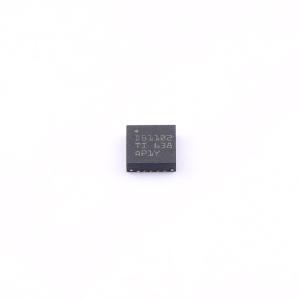

温馨提醒：图片仅供参考，商品以实物为准
LMKDB1102REYR
PCle Gen1至Gen7超低抖动LP - HCSL时钟缓冲器系列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMKDB1102REYR
- 商品编号
- C41702346
- 商品封装
- VQFN-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 400MHz | |
| 输入通道数 | 1 | |
| 输出通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.71V~1.89V；2.97V~3.6V | |
| 输出偏斜 | 50ps | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 输出使能/关断；时钟监测与失效检测 |
商品概述
LMKDB器件是一系列超低抖动LP-HCSL缓冲器，支持PCIe Gen 1至Gen 7，符合DB2000QL规范。该器件提供灵活的上电顺序、故障安全输入、故障安全输出、独立输出激活和失活引脚、输入信号丢失(LOS)检测和自动输出禁用功能，以及出色的电源噪声抑制性能。同时支持1.8V和3.3V电源电压，对于LMKDB1120，与3.3V供电相比，1.8V供电可节省250mW功耗。
商品特性
- LP-HCSL时钟缓冲器和时钟多路复用器
- 支持PCIe Gen 1至Gen 7
- 支持CC (Common Clock) 和 IR (Independent Reference) PCIe架构
- 支持带或不带SSC的输入时钟
- 符合Intel DB2000QL和DB1206规范
- 所有器件均满足DB2000QL规范
- 极低附加抖动
- 156.25MHz下12kHz至20MHz RMS附加抖动最大值为31fs
- PCIe Gen 4附加抖动最大值为13fs
- PCIe Gen 5附加抖动最大值为5fs
- PCIe Gen 6附加抖动最大值为3fs
- PCIe Gen 7附加抖动最大值为2.1fs
- 故障安全输入
- 故障安全输出（仅LMKDB1120FS、LMKDB1108FS和LMKDB1104FS）
- 灵活的上电顺序
- 自动输出禁用
- 独立输出使能
- SBI (Side Band Interface) 用于高速输出使能或禁用
- LOS (Loss of Signal) 输入检测
- 支持85Ω或100Ω输出阻抗
- 支持1.8V / 3.3V ±10%电源
- 工作环境温度范围为-40℃ 至 105℃
应用领域
- 高性能计算
- 服务器主板
- NIC/SmartNIC
- 硬件加速器
