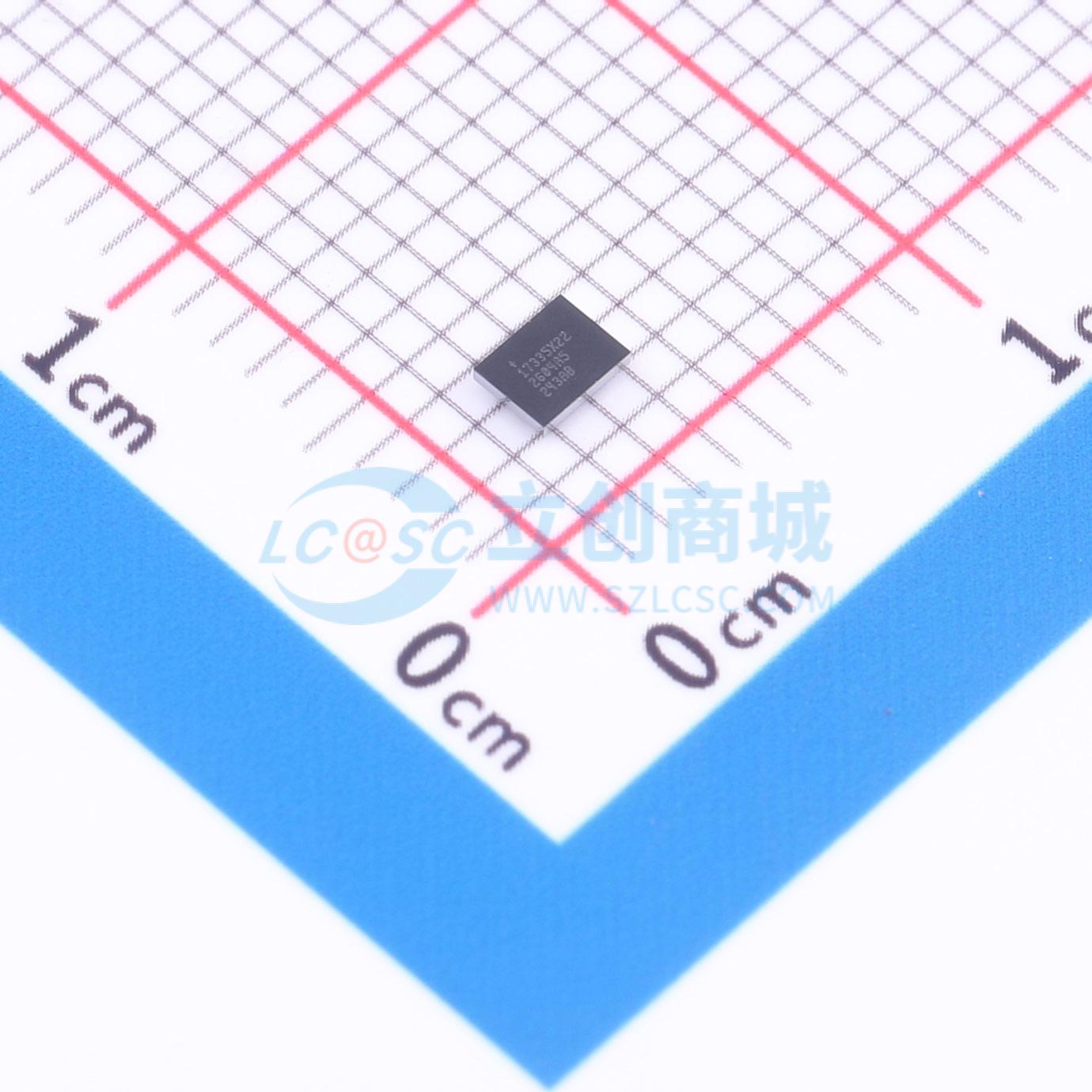

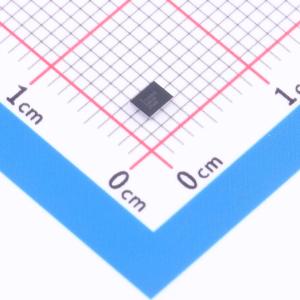

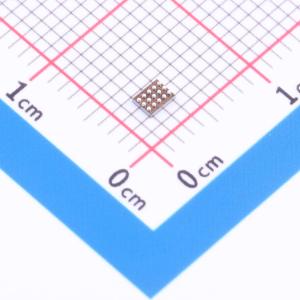

温馨提醒：图片仅供参考，商品以实物为准
MAX17335X22+T
单节电池充电器、燃料计和保护器，采用AccuCharge和ModelGauge m5EZ技术
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- MAX17335X22+T
- 商品编号
- C41699004
- 商品封装
- WLP-15(1.9x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；充电芯片；监测芯片 | |
| 工作电压 | 2.16V~4.9V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 35uA | |
| 均衡电流 | - | |
| 接口类型 | I2C | |
| 功能特性 | - |
商品概述
MAX17335 是一款用于单节锂离子/聚合物电池的 35μA 静态电流独立充电器、电量计、保护器及电池内部自放电检测集成电路。当存在电压源时，该集成电路采用 AccuCharge 充电器技术，通过调制充电 N-FET 来调节充电过程，可调节充电电压、电流和 FET 温度。通过非易失性存储器中的灵活配置支持独立充电。该集成电路支持以下应用：低功耗充电，可直接从通用 5V USB 提供 1mA 至 500mA 充电电流，无需 USB 识别/协调；高功率并联电池组，可独立为并联电池组充电，防止并联电池间交叉充电，通过警报协调外部 DC-DC 转换器，并最小化压降和发热；以及保护与充电控制。其理想二极管电路可快速响应系统瞬变和适配器移除，同时保持 CHG FET 上的低压降。该集成电路采用 ModelGauge m5 EZ 算法，将库仑计的短期精度和线性度与基于电压的电量计的长期稳定性相结合，提供业界的精度。它能在各种工作条件下自动补偿电池老化、温度和放电速率，同时以毫安时或百分比提供精确的荷电状态。该集成电路监控电池的电压、电流、温度和状态，提供过压/欠压、过流、短路、过温/欠温、过充以及使用外部高侧 N-FET 的内部自放电保护，确保锂离子/聚合物电池在安全条件下运行，从而延长电池寿命。
商品特性
- 非易失性可编程独立充电器
- 1% 充电电流精度，256 个电流设置
- 0.25% 充电电压精度，2.42V 至 4.8V 可配置
- 可选手动充电控制
- FET 温度限制和热量调节
- 预充、智能满充和阶梯充电选项
- JEITA—9 个温度区域
- 可编程安全/保护功能
- 过压/过充电流保护
- 温度区域相关保护
- 过充/放电/短路电流保护
- 过温/欠温保护
- 零电压或大于 1.8V 充电选项
- 欠压保护与智能空电检测
- 按钮唤醒/工厂运输模式
- ModelGauge m5 EZ 算法
- 提供百分比、容量、剩余/充满时间、老化状态
- 循环老化预测与基于老化计划的充电
- 动态功率—估算功率能力
- SHA-256 认证以防止克隆
- 无需校准的精密测量
- 可测量电流、电压、功率、时间、循环次数
- 可测量芯片温度和两个热敏电阻温度
- 历史记录、用户数据存储
- 低静态电流
- FET 启用时：35μA 活动电流，21µA 休眠电流
- FET 禁用时：8μA 运输模式电流，0.5μA 关断电流
- 支持 2 线接口和 1-Wire 接口
- 1.9 mm × 2.5 mm 15 凸点 0.5mm 间距晶圆级封装
应用领域
- USB PPS 和直接充电
- 智能电池和混合超级电容电池
- 双屏智能手机、平板电脑
- 可听设备、可穿戴设备、智能手表
- 医疗设备、健康与健身监测器
- 手持设备、计算机、配件
- 家庭/楼宇自动化、传感器、摄像头
- 并联电池系统
