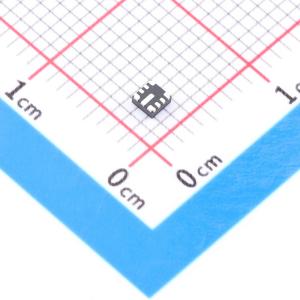

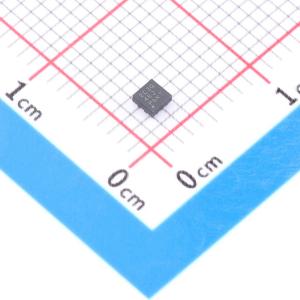

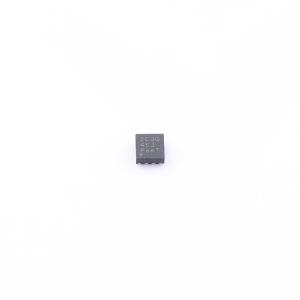

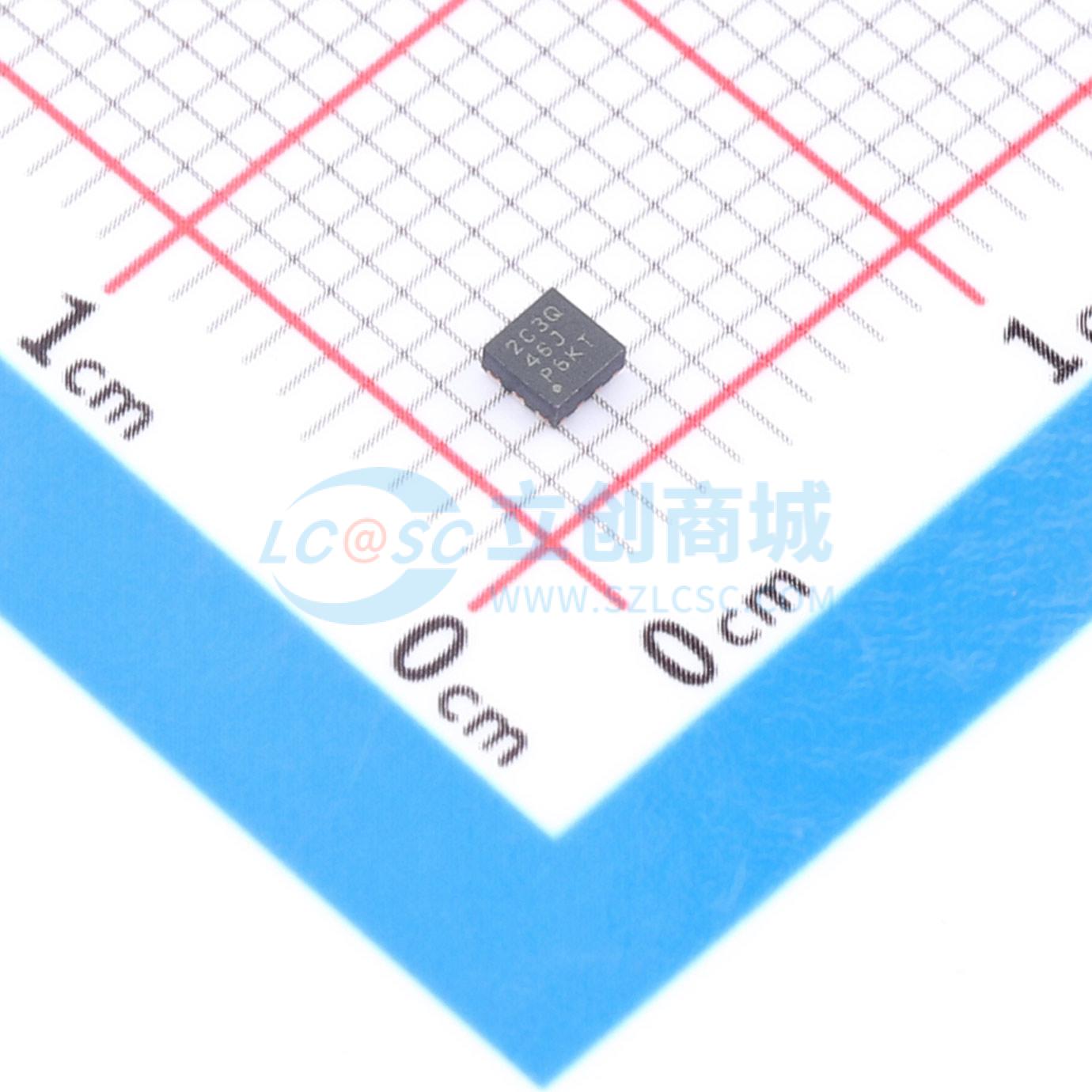

LMR43620MC3RPERQ1

LMR436x0-Q1 是超小型 36V、2A 和 1A 同步直流/直流降压转换器，采用 2mm × 2mm HotRod 封装。这款易于使用的转换器支持 3.0V 至 36V 的宽输入电压范围，以及高达 42V 的瞬态电压。LMR43620-Q1 是专为满足常开型汽车类应用的低待机功耗要求而设计的。自动模式在轻负载下运行时会进行频率折返，在 VIN 为 13.5V 时实现 1.5µA 的空载电流消耗和高轻负载效率。PWM 和 PFM 模式之间的无缝转换以及超低的 MOSFET 导通电阻确保在整个负载范围内提供卓越的效率。控制架构和功能集经过设计，可实现超小型解决方案尺寸。该器件使用峰值电流模式控制，可最大限度地降低输出电容。LMR436x0-Q1 使用双随机展频、低 EMI HotRod 封装和经过优化的引脚排列，更大程度地减小了输入滤波器尺寸。MODE/SYNC 和 RT 引脚型号可用于在 200kHz 至 2.2MHz 范围内设置或同步频率，以避开噪声敏感频带。LMR436x0-Q1 丰富的功能集旨在简化各种汽车类终端设备的实施。

• 符合面向汽车应用的 AEC-Q100 标准
• 温度等级 1 工作温度范围:-40℃ 至 +125℃（TA）
• 功能安全型，可提供用于功能安全系统设计的文档
• 在 1mA 时效率高于 85%
• 在 13.5V VIN、固定 3.3V VOUT 下具有 1.2µA 的总非开关 IQ
• 微型设计尺寸和低元件成本
• 具有可润湿侧翼的 2mm × 2mm HotRod™ 封装
• 内部补偿
• 针对超低 EMI 要求进行了优化
• 扩频可降低峰值发射
• 符合 CISPR25 5 类标准
• 轻负载下可通过 MODE/SYNC 引脚使用引脚可选 FPWM 模式提供恒定频率
• FSW 与 MODE/SYNC 引脚同步
• 专为汽车应用而设计
• -40℃ 至 +150℃ 的结温范围
• 支持 42V 的汽车负载突降
• 提供 3V VIN 用于汽车冷启动
• 可调范围高达 95% 的 VIN，提供 3.3V 和 5V 固定 VOUT 选项
• 设计用于可扩展电源
• 200kHz 至 2.2MHz（RT 引脚）可调节 FSW

• 高级驾驶辅助系统: ECU
• 信息娱乐系统与仪表组:音响主机、eCall
• 车身电子装置和照明
