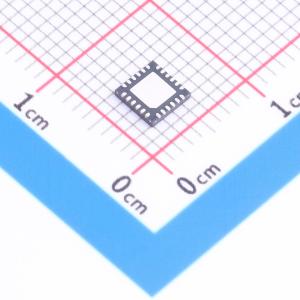

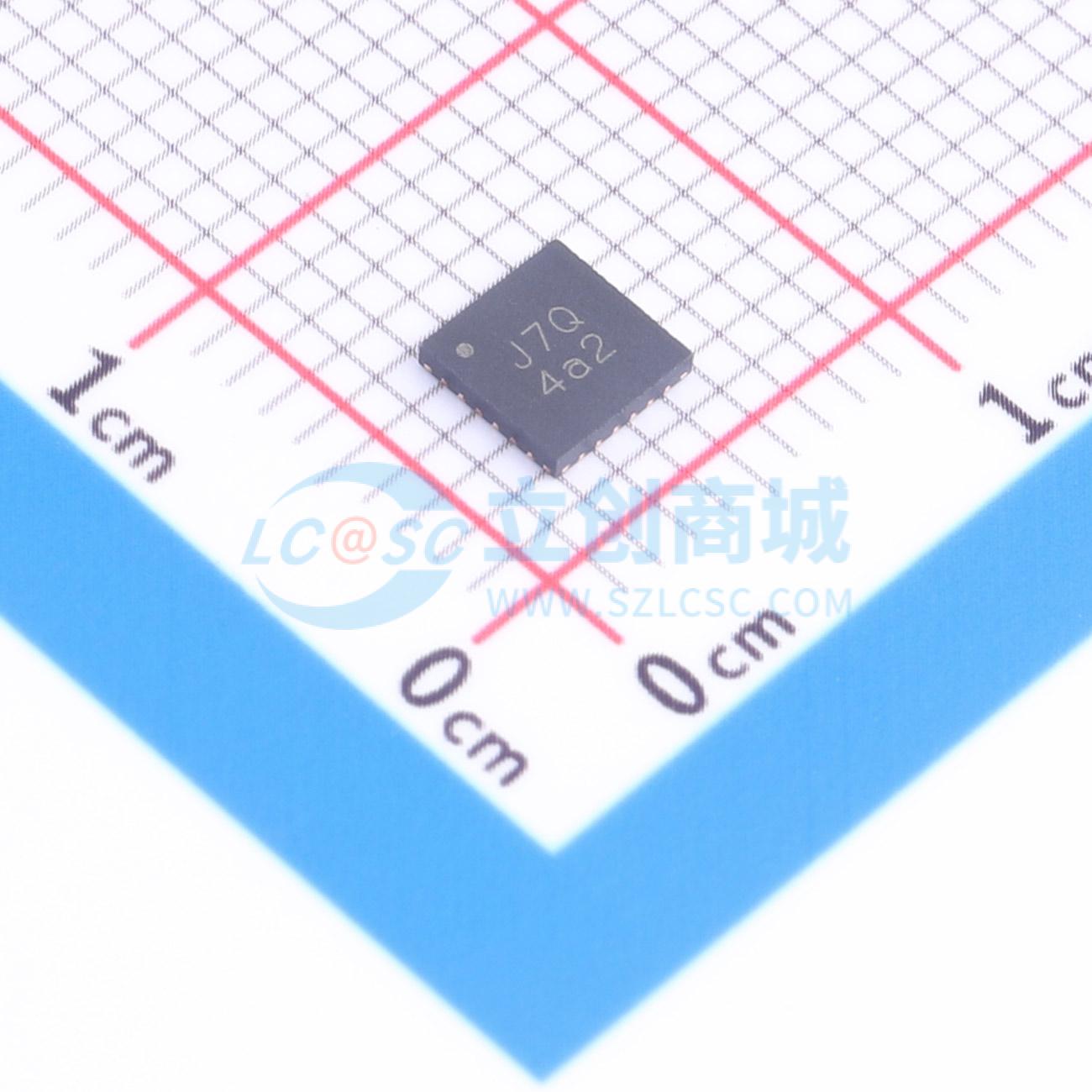

温馨提醒：图片仅供参考，商品以实物为准
AL58263QDKZW24-13
16通道16位PWM调光LED驱动器
- 品牌名称
- DIODES(美台)
- 商品型号
- AL58263QDKZW24-13
- 商品编号
- C41657119
- 包装方式
- 编带
- 商品毛重
- 0.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3V~5V | |
| 开关频率 | - | |
| 通道数 | 16 | |
| 输出电压 | 1V~15V | |
| 输出电流 | 55mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 短路保护(SCP)；LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
AL58263Q是一款符合汽车AEC-Q100 1级标准的16通道恒流LED驱动器，具备16位灰度自适应脉冲密度调制（APDM）PWM功能，支持错误诊断、节能功能和电流增益控制。这种独特的APDM技术可减少因非对称瞬态响应导致的不理想IOUT失真，并通过有效分离帧波形来提高刷新率。该器件的输入电压范围为3V至5.0V，输出通道电压为15V，DCK输入速度快，可达25MHz，可为每串LED提供高达55mA的高精度电流。每个通道的平均输出电流可通过数字接口独立编程设置。所有通道的输出电流可通过一个外部感测电阻和6位全局电流控制寄存器进行设置。AL58263Q内置检测和诊断功能，包括LED开路/短路等错误检测。这些错误结果存储在寄存器中，供MCU读取。AL58263Q采用可焊侧翼W-QFN4040 - 24/SWP（A1型）封装，工作环境温度范围为 - 40°C至 + 125°C。
商品特性
- 符合AEC-Q100 1级标准
- 输入电压VDD：3V至5.0V
- 输出电流范围：2至55mA/5.0V
- 输出电流调节精度：±0.1%（典型值）
- 16个恒流灌电流输出通道
- 16位灰度分辨率
- 6位全局电流控制
- 额定输出通道电压：15V
- 通道间LED电流精度：±1.5%（典型值）
- 芯片间LED电流精度：±3%（典型值）
- 交错输出延迟以降低EMI
- 级联能力（最多1440个器件）
- 检测和诊断功能：错误检测包括LED开路、LED短路、输出端口漏电、输出对地短路、输出对电源短路和REXT对地短路
- 过温预报警
- 4线串行接口 + 1（LAT、DI、DO、DCK + GCK）
- 数据传输的数据时钟（DCK）频率为25MHz
- 双边沿灰度时钟高达16MHz（GCK）
- 外部GCK看门狗定时器
- 零数据和睡眠模式以节省功耗
- 寄存器可编程选项：常规PWM或自适应脉冲密度调制、内置PWM或外部灰度时钟（GCK）、短路检测阈值电压选择（2/3/4/4.5V）
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- AL58263Q适用于需要特定变更控制的汽车应用；该产品符合AEC-Q100标准，具备PPAP能力，并在通过IATF16949认证的工厂生产
应用领域
- 汽车仪表盘
- 汽车局部调光显示屏
- 汽车前后面板
- 汽车中控台显示屏
- 汽车内饰和RGB照明
