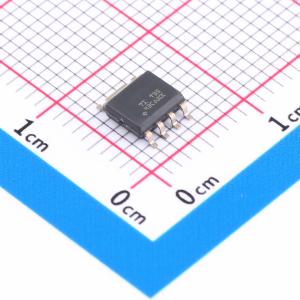

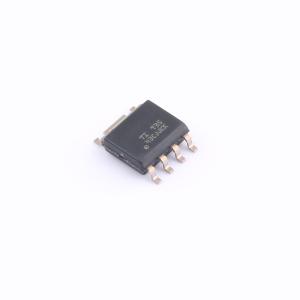

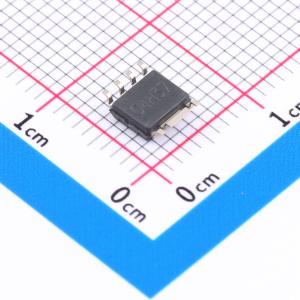

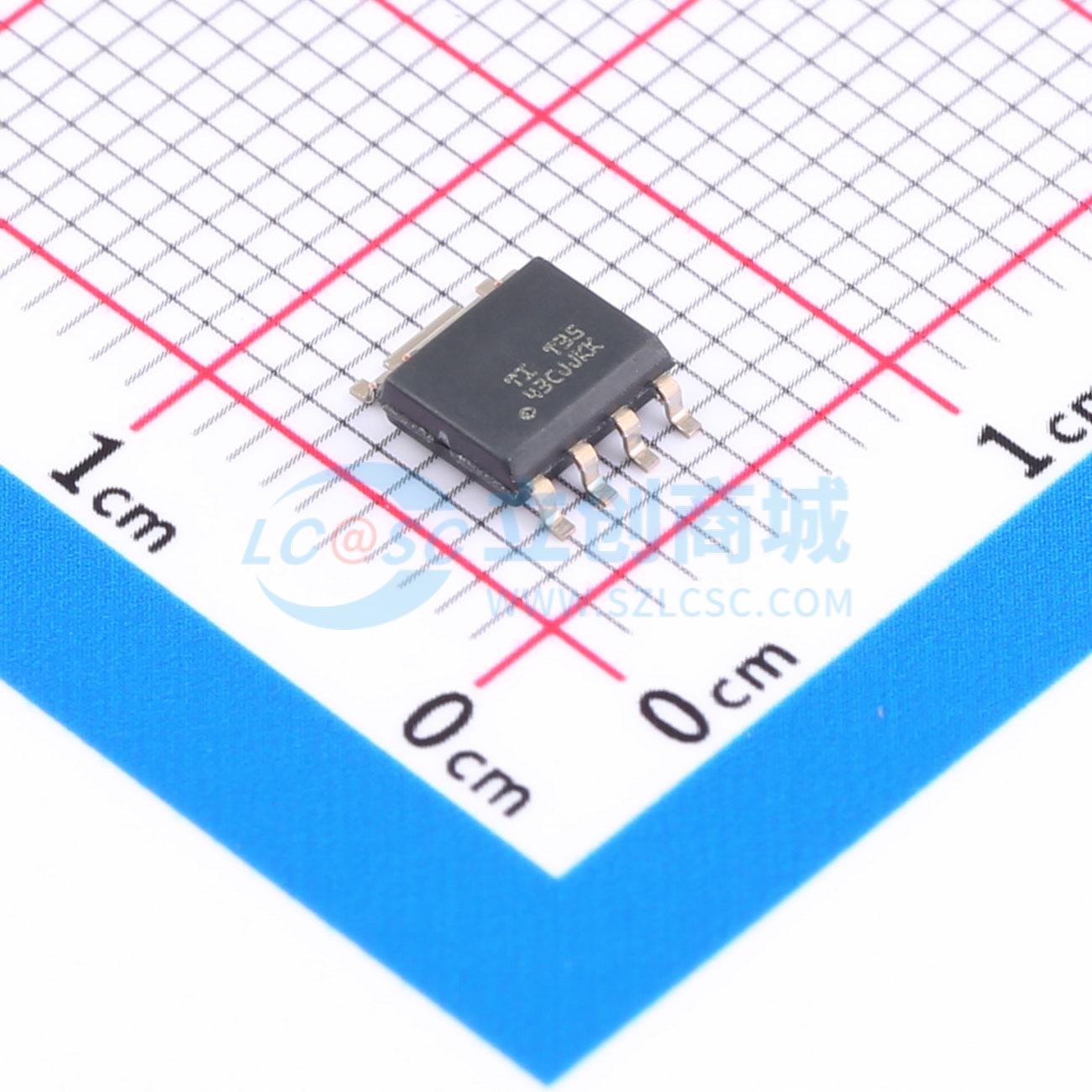

ISOTMP35BDFQR
模拟输出、响应时间小于2秒、500VRMs工作电压的隔离温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款隔离温度传感器IC，集成了隔离栅，可承受高达3000VRMS电压，具有一个模拟温度传感器，可在－40℃至150℃范围内实现10mV/℃的斜率。通过这种集成，可将传感器与高压热源（例如，高压FET、IGBT或高压接触器）置于同一位置，而无需昂贵的隔离电路。与通过将传感器放置在较远位置来满足隔离要求的方法相比，直接接触高压热源还可提供更高的精度和更快的热响应。 由2.3V至5.5V的非隔离式电源供电，可轻松集成到高压平面没有子稳压电源的应用中
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISOTMP35BDFQR
- 商品编号
- C41558133
- 商品封装
- SOIC-7
- 包装方式
- 编带
- 商品毛重
- 0.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -40℃~+150℃ | |
| 精度 | ±1.2℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.3V~5.5V | |
| 温度转换时间 | 1.6s | |
| 功能特性 | 低功耗待机 |
商品概述
ISOTMP35是一款隔离温度传感器IC，集成隔离屏障，最高可承受3000V RMS耐压，搭配在-40℃至150℃温度范围内斜率为10mV/℃的模拟温度传感器。该集成设计使传感器可与高压热源（例如HV FETs、IGBTs或高压接触器）放置在同一位置，无需昂贵的隔离电路。与为满足隔离要求将传感器放置在更远位置的方案相比，直接接触高压热源还可提供更高的精度和更快的热响应。ISOTMP35由非隔离的2.3V至5.5V电源供电，可轻松集成到高压平面没有次稳压电源的应用中。集成隔离屏障满足UL 1577要求。表面贴装封装（7引脚SOIC）可实现从热源到嵌入式温度传感器的出色热流，最大限度减少热质量，提供更准确的热源测量。这减少了对耗时热建模的需求，并通过降低制造和装配带来的机械变化提高了系统设计裕量。ISOTMP35的AB类输出驱动器可提供最高500μA的输出，最高可驱动1000pF容性负载，设计用于直接连接模数转换器（ADC）的采样保持输入。
商品特性
- 集成稳健隔离屏障
- 可承受3000V RMS隔离电压
- 隔离工作电压为500V RMS
- 隔离屏障寿命大于50年
- 25℃温度精度典型值为±0.5℃
- 0℃至70℃温度精度最大值为±1.2℃
- -40℃至150℃温度精度最大值为±2.5℃
- 工作电源范围为2.3V至5.5V
- 传感器增益为正斜率10mV/℃，0℃时偏移为500mV
- 热响应快，小于2秒
- 输出具备短路保护
- 典型功耗为9μA
- 采用DFQ (SOIC-7)封装
- 计划获取符合UL 1577标准的安全相关认证，支持1分钟3kV RMS隔离
应用领域
- 交流充电（桩）站
- 直流快充站
- 带48V输出的机架与服务器电源
- 带12V输出的服务器电源
- 商用DC/DC电源
- 商用电信整流器
- 电池备份单元
- 商用DIN导轨电源
- AC/DC适配器电源
