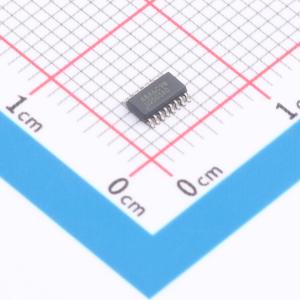

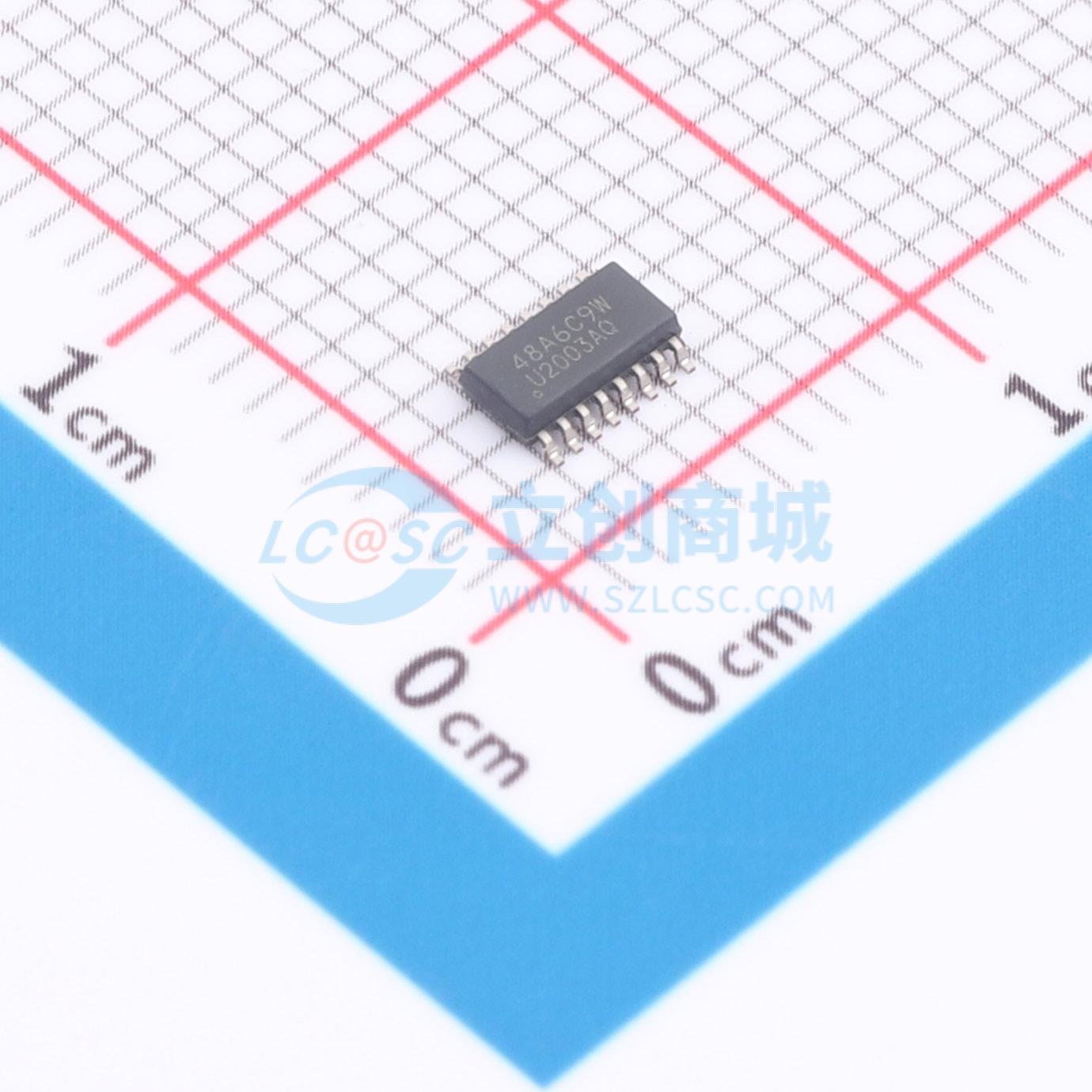

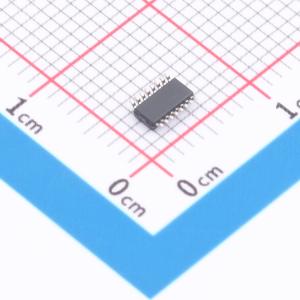

ULQ2003AQDYYRQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: ULQ2003AQDYYRQ1
商品编号: C41558419
商品封装: SOT-23-16
包装方式: 编带
商品毛重: 0.46克(g)

商品参数

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	七路
	集射极击穿电压(Vceo)	50V
	集电极电流(Ic)	500mA
	最大输入电压(VI)	30V
	工作温度	-40℃~+125℃
	集电极漏电流(Icex)	100uA

商品概述

ULQ200xA-Q1器件是高压大电流达林顿晶体管阵列。每个器件包含七个NPN达林顿对，带有共阴极钳位二极管的高压输出，用于切换感性负载。单个达林顿对的集电极电流额定值为500mA。达林顿对可以并联使用以获得更高的电流能力。ULQ2003A-Q1的每个达林顿对都带有2.7kΩ串联基极电阻，可直接与TTL或5V CMOS器件配合工作。ULQ2004A-Q1带有10.5kΩ串联基极电阻，允许直接使用电源电压为6V至15V的CMOS器件工作。ULQ2004A-Q1所需的输入电流低于ULQ2003A-Q1。该标准器件已在广泛的应用中得到普及并具备多功能性，这得益于器件集成了7个能够灌电流高达500mA的达林顿晶体管，以及宽GPIO范围能力。

商品特性

符合汽车应用要求
机器模型（C = 200pF，R = 0）测试下ESD防护超过200V
单路输出额定集电极电流500mA
输出耐压50V
输出集成钳位二极管
输入与多种类型逻辑兼容

应用领域

继电器驱动器
步进电机和直流有刷电机驱动器
灯驱动器
显示驱动器（LED和气放电显示）
线路驱动器
逻辑缓冲器

	属性	参数值
	集射极饱和电压(VCE(sat))	1.8V
	输入电流(on)	1.35mA
	输入电流(off)	65uA
	正向压降(Vf)	1.7V
	反向电流(Ir)	100uA
	输入电容(Ci)	15pF
	类型	BJT
