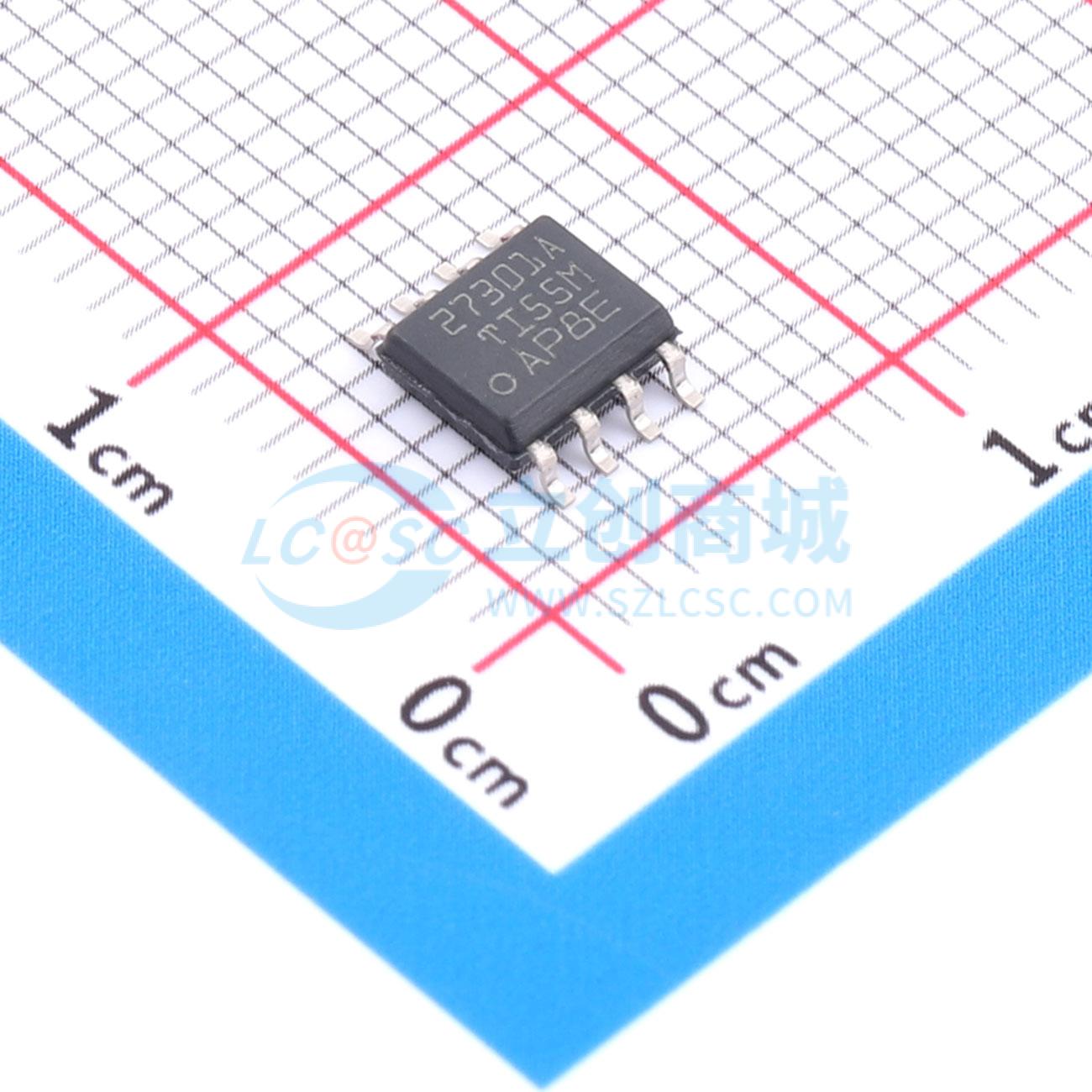

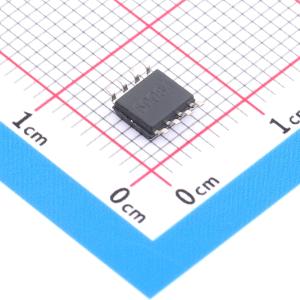

温馨提醒：图片仅供参考，商品以实物为准

UCC27301ADR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 专为驱动采用半桥或同步降压配置的两个N沟道MOSFET而设计，绝对最大自举电压为120V。凭借3.7A的峰值拉电流和4.5A的峰值灌电流能力，可在驱动大功率MOSFET的同时，使切换过程经过米勒平坦区时实现极低的开关损耗。开关节点（HS引脚）可处理负瞬态电压，从而保护高侧通道不受寄生电感和杂散电容所固有的负电压影响。输入与电源电压无关，并且能够承受 -10V和 +20V的绝对最大额定值
品牌名称: TI(德州仪器)
商品型号: UCC27301ADR
商品编号: C41558418
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	下降时间(tf)	5.5ns
	传播延迟 tpLH	20ns
	传播延迟 tpHL	20ns
	工作温度	-40℃~+150℃
	输入高电平(VIH)	1.7V
	输入低电平(VIL)	1.9V
	静态电流(Iq)	190uA
	功能特性	使能关断；内置自举二极管；交错导通保护；死区时间控制

商品概述

UCC27301A 是一款强大的栅极驱动器，专为驱动采用半桥或同步降压配置的两个 N 沟道 MOSFET 而设计，最大自举电压为 120V。凭借 3.7A 的峰值拉电流和 4.5A 的峰值灌电流能力，UCC27301A 可在驱动大功率 MOSFET 的同时，使切换过程经过米勒平坦区时实现极低的开关损耗。开关节点（HS 引脚）可处理负瞬态电压，从而保护高侧通道不受寄生电感和杂散电容所固有的负电压影响。输入与电源电压无关，并且能够承受 -10V 和 +20V 的最大额定值。低侧和高侧栅极驱动器彼此之间的开通和关断时间均为 4ns，并通过 LI 和 HI 输入引脚独立控制。只要 LI 和 HI 输入同时为高电平，输入互锁逻辑就会将两个驱动器输出变为低电平。由于使用了一个额定电压为 120V 的片上自举二极管，因此无需添加分立式自举二极管。高侧和低侧驱动器均配有欠压锁定 (UVLO) 功能，可提供对称的开通和关断行为，并且能够在驱动电压低于额定阈值时将输出强制为低电平。

商品特性

可驱动两个采用半桥配置的 N 沟道 MOSFET
-40℃ 至 +150℃ 的结温范围
HB 引脚上的 120V 最大电压
3.7A 灌电流，4.5A 拉电流输出
8V 至 17V VDD 工作范围（最大值 20V），具有 UVLO 功能
HS 引脚上的 -(28-VDD)V 最大负瞬态容差（<100ns 脉冲）
-10V 至 +20V 最大输入引脚容差，与电源电压范围无关（与 TTL 兼容）
典型传播延迟时间为 20ns
1000pF 负载时上升时间为 7.2ns，下降时间为 5.5ns
典型延迟匹配为 4ns
集成式自举二极管
输入互锁
启用/禁用功能，且禁用时电流消耗较低（典型值为3μA）（仅限 DRC 封装）

应用领域

太阳能电源优化器和微型逆变器
电信和商用电源
在线和离线 UPS
储能系统
电池测试设备

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3.7A
	拉电流(IOH)	4.5A
	工作电压	8V~17V
	上升时间(tr)	7.2ns
