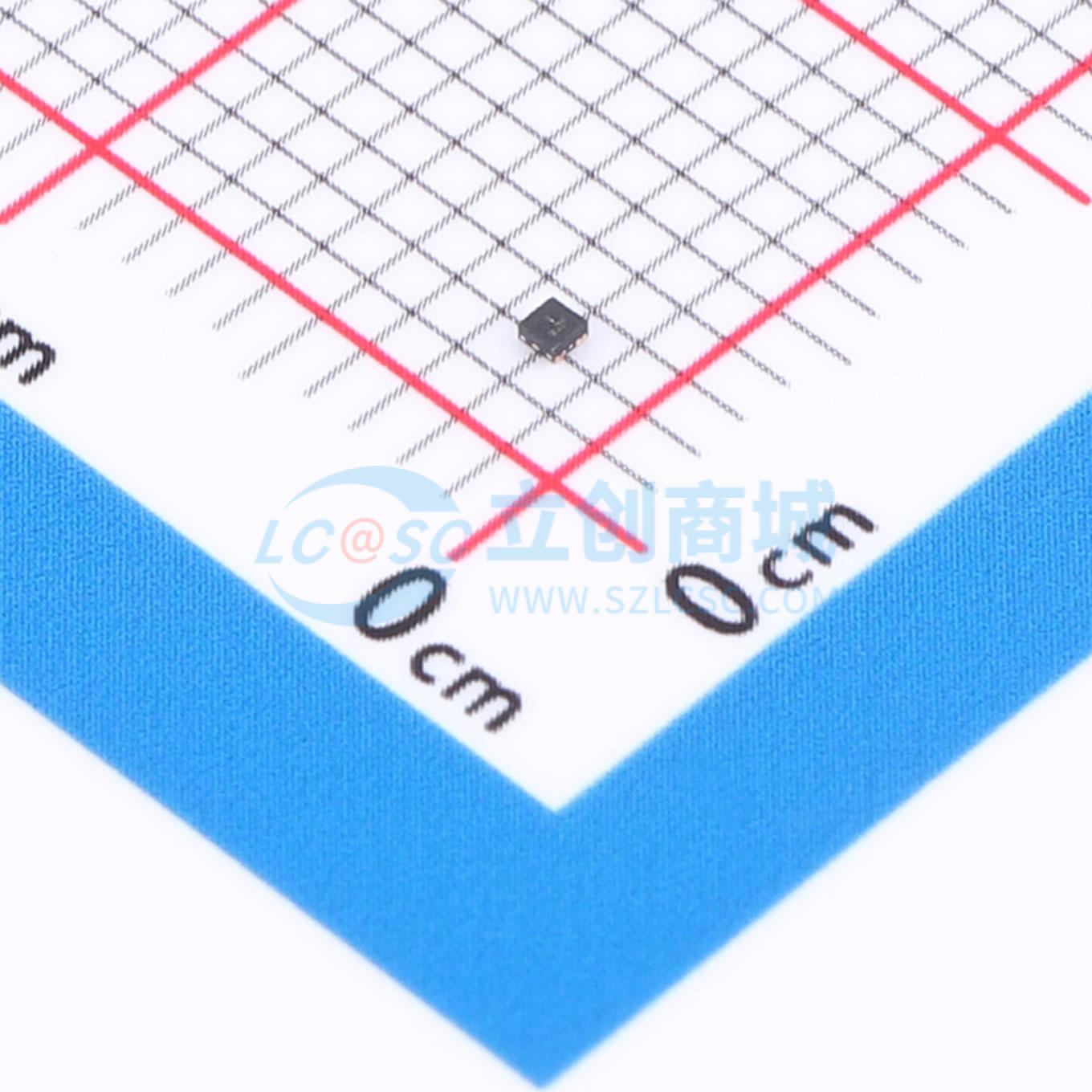

温馨提醒：图片仅供参考，商品以实物为准
TMP112DIDPWR
采用SOT563和X2SON封装且具有SMBus和两线制串行接口的高精度、低功耗数字温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TMP112 系列器件是数字温度传感器，旨在要求高精度的应用中作为 NTC/PTC 热敏电阻的高精度、低功耗替代产品。TMP112A、TMP112B 和 TMP112Dx 具有 0.5℃ 的精度，经优化分别在 3.3V、1.8V 和 ≥1.5V 的工作电压下提供出色的 PSR 性能，而 TMP112N 则提供 1℃ 的精度。这些温度传感器具有高线性度，无需复杂计算或查询表即可得知温度。片上 12 位 ADC 具备最低 0.0625℃ 的分辨率。 1.6mmx1.6mm SOT563 封装尺寸比 SOT23 封装尺寸小 68%，而 TMP112Dx 采用超小型 (0.64mm²) 5 引脚封装。TMP112 系列可兼容 SMBus、两线制和 I²C 接口，最多允许四个器件位于一条总线上。该器件还具有 SMBus 警报功能或变体。该器件的额定工作电压范围为 1.4V 至 3.6V，整个工作范围内典型静态电流为 3.2μA。 TMP112 系列适用于在通信、计算机、消费类产品、环境、工业和仪器应用中测量工作温度。器件的额定工作温度范围为-40℃ 至 125℃。 TMP112 系列生产单元已经过 100%的传感器测试，具有 NIST 可追溯的特点，并已借助 NIST 可追溯的设备使用 ISO/IEC 17025 标准认可的校准要求进行验证。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMP112DIDPWR
- 商品编号
- C41487844
- 商品封装
- X2SON-5(0.8x0.8)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -40℃~+125℃ | |
| 精度 | ±0.5℃ | |
| 工作电压 | 1.4V~3.6V | |
| 待机电流 | 7.5uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C；SMBus | |
| 温度转换时间 | 10ms | |
| 温度分辨率 | 12bit | |
| 功能特性 | 温度阈值监测；出厂温度校准；可配置温度输出；低功耗待机 |
商品概述
TMP112x是采用SOT563和X2SON封装且具有SMBus和两线制串行接口的高精度、低功耗数字温度传感器。TMP112 系列器件是数字温度传感器，旨在要求高精度的应用中作为 NTC/PTC 热敏电阻的高精度、低功耗替代产品。TMP112A、TMP112B 和 TMP112Dx 具有 0.5℃ 的精度，经优化分别在 3.3V、1.8V 和 ≥ 1.5V 的工作电压下提供出色的 PSR 性能，而 TMP112N 则提供 1℃ 的精度。这些温度传感器具有高线性度，无需复杂计算或查询表即可得知温度。片上 12 位 ADC 具备最低 0.0625℃ 的分辨率。1.6mm × 1.6mm SOT563 封装尺寸比 SOT23 封装尺寸小 68%，而 TMP112Dx 采用超小型 0.64mm² 5 引脚封装。TMP112 系列可兼容 SMBus、两线制和 I²C 接口，最多允许四个器件位于一条总线上。该器件还具有 SMBus 警报功能或变体。该器件的额定工作电压范围为 1.4V 至 3.6V，整个工作范围内典型静态电流为 3.2μA。TMP112 系列适用于在通信、计算机、消费类产品、环境、工业和仪器应用中测量工作温度。器件的额定工作温度范围为 -40℃ 至 125℃。TMP112 系列生产单元已经过 100% 的传感器测试，具有 NIST 可追溯的特点，并已借助 NIST 可追溯的设备使用 ISO/IEC 17025 标准认可的校准要求进行验证。
商品特性
- TMP112A精度（无需校准）:0℃ 至 +65℃ 范围内 (3.3V) 为 ±0.5℃（最大值）
- TMP112A精度（无需校准）:-40℃ 至 +125℃ 范围内为 ±1.0℃（最大值）
- TMP112B精度（无需校准）:0℃ 至 +65℃ 范围内 (1.8V) 为 ±0.5℃（最大值）
- TMP112B精度（无需校准）:-40℃ 至 +125℃ 范围内为 ±1.0℃（最大值）
- TMP112N精度（无需校准）:-40℃ 至 +125℃ 范围内为 ±1.0℃（最大值）
- TMP112Dx精度（无需校准）:-25℃ 至 85℃ 范围内 (V+ ≥ 1.5V) 为 ±0.5℃（最大值）
- TMP112Dx精度（无需校准）:-40℃ 至 125℃ 范围内为 ±1.0℃（最大值）
- 提供SOT563封装 (1.6mm × 1.6mm)
- 提供X2SON封装 (0.8mm × 0.8mm)
- 最大工作电流为7.5μA，最大关断电流为0.35μA
- 电源电压范围:1.4V至3.6V
- 分辨率:12位
- 数字输出与 SMBus™、两线制和 I²C 接口兼容
- NIST可追溯
应用领域
- 楼宇自动化
- 占位检测
- 可视门铃
- HVAC无线环境传感器
- 工厂自动化与控制
- 机器视觉摄像机
- 工业PC单板计算机
- CPU（PLC控制器）
- 冷链
- 数据中心与企业计算
- 固态硬盘(SSD)
- 机架式服务器主板
- 个人电子产品
- PC & 笔记本电脑
- 平板电脑
- 数码相机 & 数码摄像机
- 增强现实眼镜
- 智能扬声器
