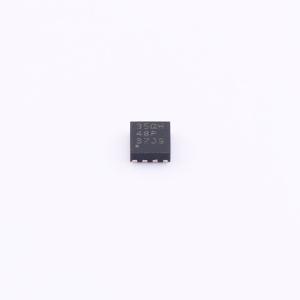

温馨提醒：图片仅供参考，商品以实物为准

TPS7A2118PQWDSGRQ1

汽车级500mA、低噪声、低IQ、高PSRR LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款小型低压差 (LDO) 线性稳压器，可提供 500mA 的输出电流。该器件具有低噪声、高电源抑制比 (PSRR) 以及出色的负载和线路瞬态性能，可满足汽车应用中射频和其他敏感模拟电路的要求。创新的设计技术实现了低噪声性能，无需添加外部噪声旁路电容。低静态电流使其成为低功耗系统的理想选择
品牌名称: TI(德州仪器)
商品型号: TPS7A2118PQWDSGRQ1
商品编号: C41487852
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

TPS7A21-Q1 是一款小型低压降 (LDO) 线性稳压器，可提供 500mA 的输出电流。该器件可提供低噪声、高 PSRR 和出色的负载和线路瞬态性能，符合汽车应用中射频和其他敏感模拟电路的要求。得益于创新的设计技术，该器件无需添加外部噪声旁路电容即可提供低噪声性能。TPS7A21-Q1 具有低静态电流，非常适合用于低功耗系统。输入电压范围为 2.0V 至 6.0V，输出电压范围为 0.8V 至 5.5V，可满足各种系统要求。内部软启动电路可帮助控制浪涌电流，因此可在启动过程中更大程度地降低输入电压降。该 LDO 在与小型陶瓷电容器搭配使用时可保持稳定，因此可实现小尺寸的总体解决方案。借助具有内部控制下拉电阻器的智能使能输入电路，即使在 EN 引脚未连接时也能让 LDO 保持禁用状态。该电路还有助于省去原本需要用于下拉 EN 输入的外部元件。

商品特性

符合面向汽车应用的 AEC-Q100 标准
温度等级 1: -40°C 至 +125°C
结温: -40°C 至 +150°C
超低 IQ: 6.5μA
输入电压范围: 2.0V 至 6.0V
输出电压范围: 0.8V 至 5.5V（阶跃为 50mV）
高 PSRR: 1kHz 时为 91dB
低输出电压噪声: 7.7μV RMS
低压降: 在 500mA (2.5V VOUT) 下为 265mV（最大值）
智能 EN 引脚下拉
输出电压容差: 在整个工作温度范围内为 ±1%
支持多种陶瓷电容器: 1μF 至 200μF
封装: 3mm×3mm 可湿性侧面 VSON 封装、2mm×2mm 可湿性侧面 WSON 封装、2mm×2mm WSON（预告信息）

应用领域

DAS 摄像头和雷达
汽车信息娱乐系统
远程信息处理系统
导航系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	1.8V
	输出电流	500mA
	电源纹波抑制比(PSRR)	91dB
	压差	355mV@(500mA)

	属性	参数值
	静态电流(Iq)	6.5uA
	噪声	7.7uVrms
	特性	软启动；过流保护；带使能；热关断
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
