STTH20002TV1

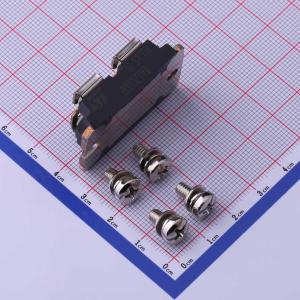

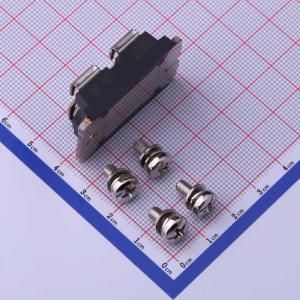

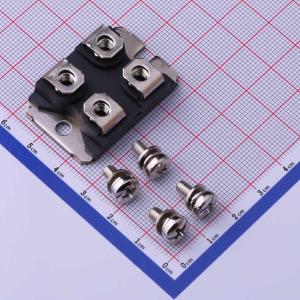

五件套，带4个螺丝
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 200 V，200 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH20002TV1
- 商品编号
- C435953
- 商品封装
- ISOTOP
- 包装方式
- 管装
- 商品毛重
- 44.999克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 2个独立式 | |
| 正向压降(Vf) | 1.2V@200A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 120A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100uA@200V | |
| 反向恢复时间(Trr) | 41ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
双整流器，采用Isotop封装，适用于应用的次级整流。
商品特性
- 适用于开关电源（SMPS）
- 正向损耗极低
- 恢复时间短
- 浪涌电流能力强
- 绝缘：绝缘电压2500VRMS，电容55pF
- 传导损耗计算公式：P=0.65×IF(AV)+0.002×IF²(RMS)（脉冲测试）
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
应用领域
- 开关电源（SMPS）
- 焊接设备
- 高功率工业应用
