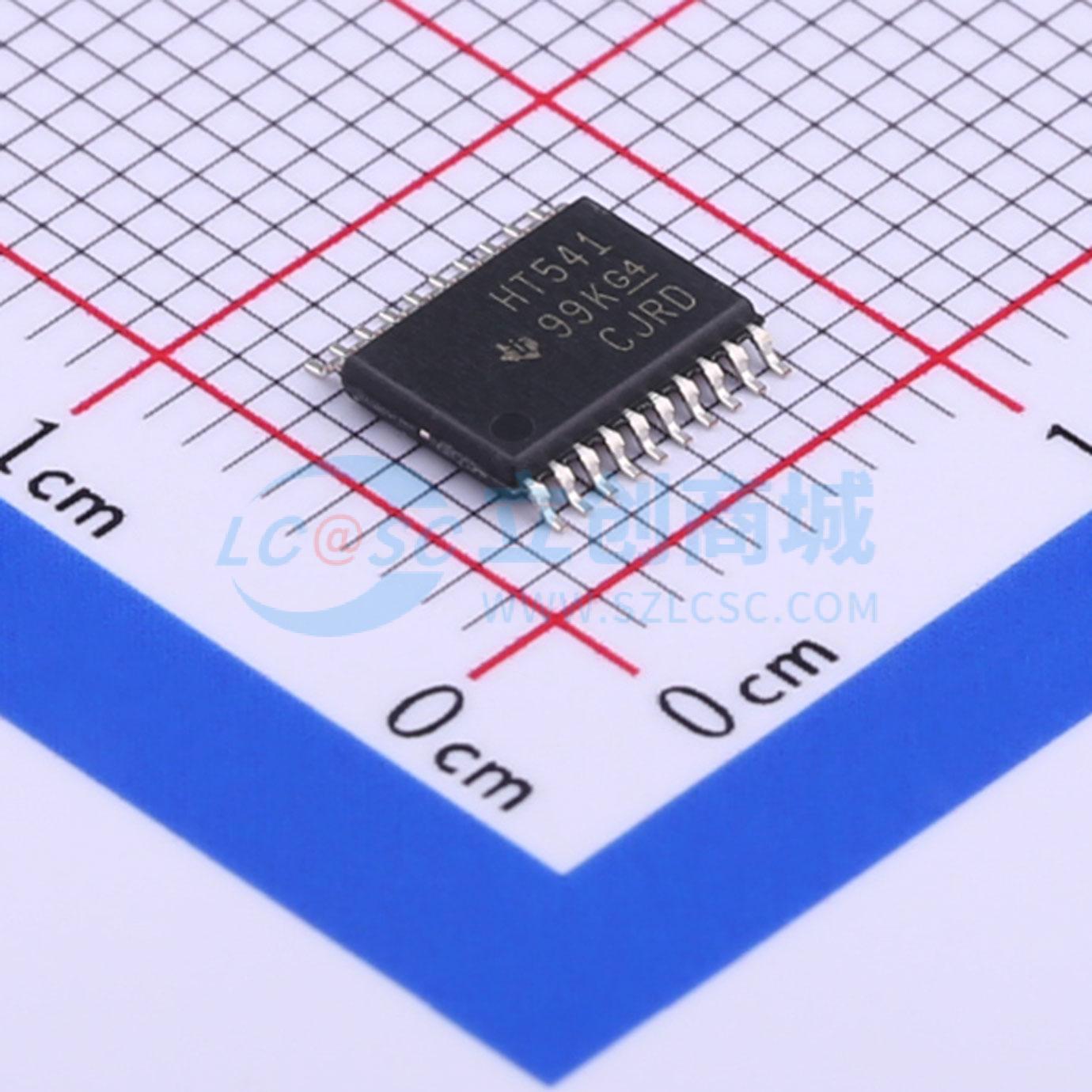

SN74HCT541PWR实物图
  • SN74HCT541PWR商品缩略图
  • SN74HCT541PWR商品缩略图
  • SN74HCT541PWR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74HCT541PWR

八进制缓冲器和线路驱动器,带三态输出

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74HCT541 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道、4.5V 至 5.5V 缓冲器
品牌名称
TI(德州仪器)
商品型号
SN74HCT541PWR
商品编号
C436096
商品封装
TSSOP-20​
包装方式
编带
商品毛重
0.209克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型-
输出类型三态
工作电压4.5V~5.5V
元件数1
每个元件位数8
通道类型单向
属性参数值
灌电流(IOL)6mA
拉电流(IOH)6mA
系列74HCT
工作温度-40℃~+85℃
静态电流(Iq)80uA
传播延迟(tpd)21ns@5.5V,50pF
功能特性输出使能

商品概述

本产品为八进制缓冲器与线路驱动器,具备常规同类器件的性能,采用输入与输出分别位于封装两侧的引脚排列,该排列可极大方便印刷电路板布局。其三态控制门为2输入或非门,若任意一个输出使能输入为高电平,所有八个输出均处于高阻抗状态,对应器件可在输出端输出原数据,提供多种封装规格。

商品特性

  • 工作电压范围为4.5V~5.5V
  • 具备大电流三态输出,可直接与系统总线连接,最多可驱动15个LSTTL负载
  • 低功耗,最大电源电流Icc为80μA
  • 典型传输延迟tpd = 12ns
  • 5V电压下输出驱动能力为±6mA
  • 最大输入电流为1μA
  • 输入兼容TTL电平
  • 引脚排列为数据直通式
  • 最大电源电压范围为-0.5V~7V
  • 输入钳位电流为±20mA
  • 输出钳位电流为±20mA
  • 连续输出电流为±35mA
  • 流过VCC或GND的连续电流为±70mA
  • 不同封装热阻抗参数:DB封装70℃/W,DW封装58℃/W,N封装69℃/W,NS封装60℃/W,PW封装83℃/W
  • 存储温度范围为-65℃~150℃
  • 未使用的输入需接至VCC或GND,以保证器件正常工作
  • 可用型号包括SN54HCT541、SN74HCT541,支持封装类型包括J、W、DB、DW、N、NS、PW、FK

应用领域

  • 系统总线接口驱动
  • 信号线路驱动
  • 需要三态输出的信号缓冲场景
