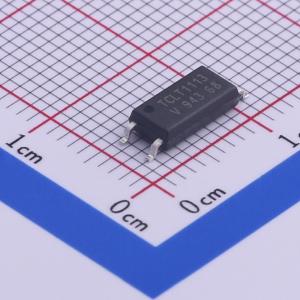

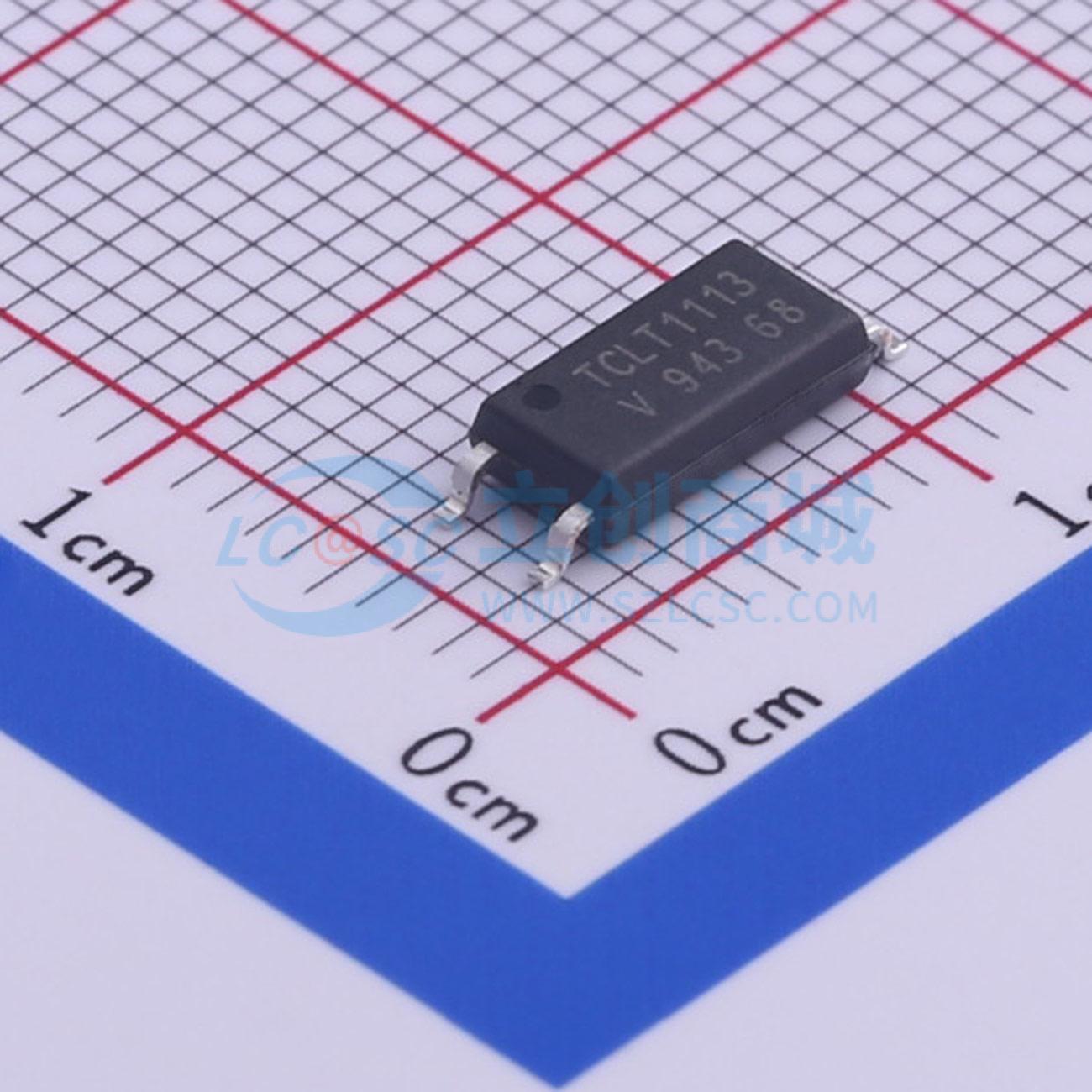

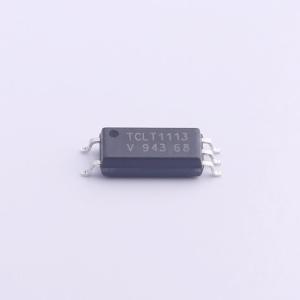

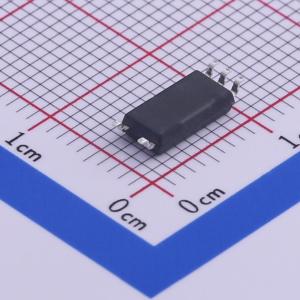

TCLT1113
DC输入 隔离电压(rms):5000V
SMT扩展库PCB免费打样
- 描述
- TCLT111系列由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用5引脚SOP - 6L封装。
- 品牌名称
- VISHAY(威世)
- 商品型号
- TCLT1113
- 商品编号
- C435955
- 商品封装
- SOP-6-300mil
- 包装方式
- 编带
- 商品毛重
- 0.244克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4.7us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品概述
TCLT111系列由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用5引脚SOP - 6L封装。
商品特性
- 贴片式薄型5引脚封装
- 隔离测试电压5000 VRMS，无铅
- 电流传输比（CTR）可选，详见订购信息
- 特殊结构
- 超低耦合电容，符合RoHS标准
- 基极已连接，无卤
- 直流输入，晶体管输出
- 温度范围 -55 ℃至110 ℃，环保（5 - 2008）
- 爬电距离 >8 mm
应用领域
- 开关电源
- 计算机外设接口
- 微处理器系统接口
