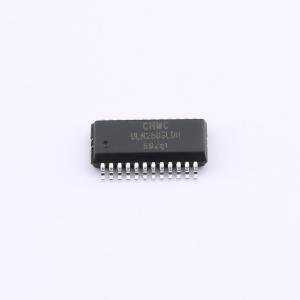

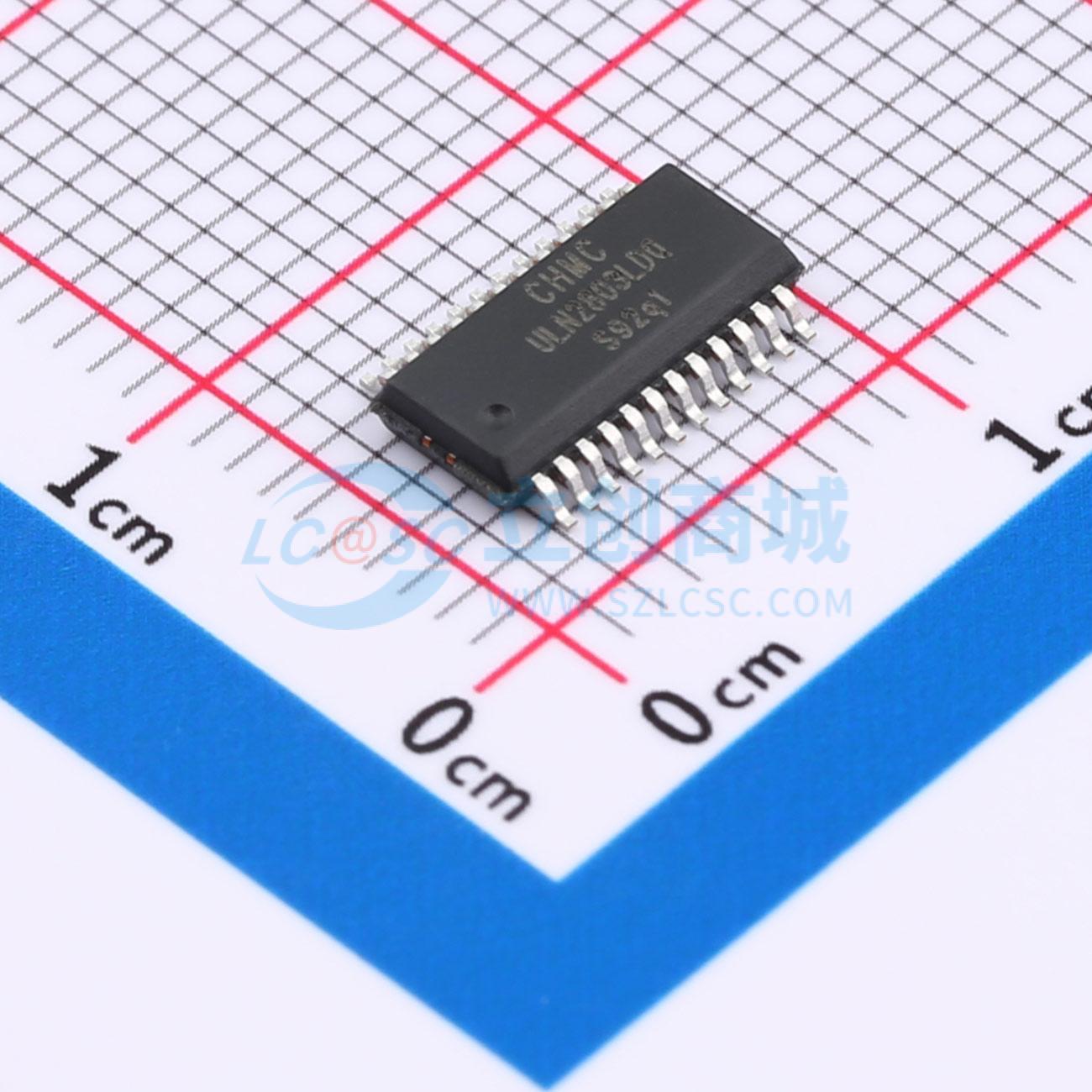

ULN2803LDQ
八路达林顿晶体管阵列
- 描述
- ULN2803L是专为低压系统设计的大电流达林顿管阵列，电路由八 个独立的达林顿管组成，每个达林顿管带有续流二极管，可用于驱动继 电器、步进电机等感性负载。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- ULN2803LDQ
- 商品编号
- C41438515
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.246克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | 20V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 集电极漏电流(Icex) | 50uA | |
| 输入电流(on) | 3.2mA | |
| 正向压降(Vf) | 1.4V | |
| 输入电容(Ci) | 15pF |
商品概述
ULN2803L是专为低压系统设计的大电流达林顿管阵列，电路由八个独立的达林顿管组成，每个达林顿管带有续流二极管，可用于驱动继电器、步进电机等感性负载。单个达林顿管在输入电压低至1.8V状态下支持电流500mA输出，将达林顿管并联可以得到更大输出电流能力。该电路广泛应用于继电器驱动、照明驱动、显示屏驱动、步进电机驱动和逻辑缓冲器。ULN2803L的每一路达林顿管串联一个基极电阻，5V工作电压以下可直接与TTL/CMOS电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。ULN2803L采用QFN20、SOP18和SSOP24的封装形式封装。
商品特性
- 支持1.8V低电压输入
- 每路500mA集电极输出电流
- 输入兼容TTL/CMOS逻辑信号
- 小封装
应用领域
- 继电器驱动
- 指示灯驱动
- 显示屏驱动
- 步进电机驱动
