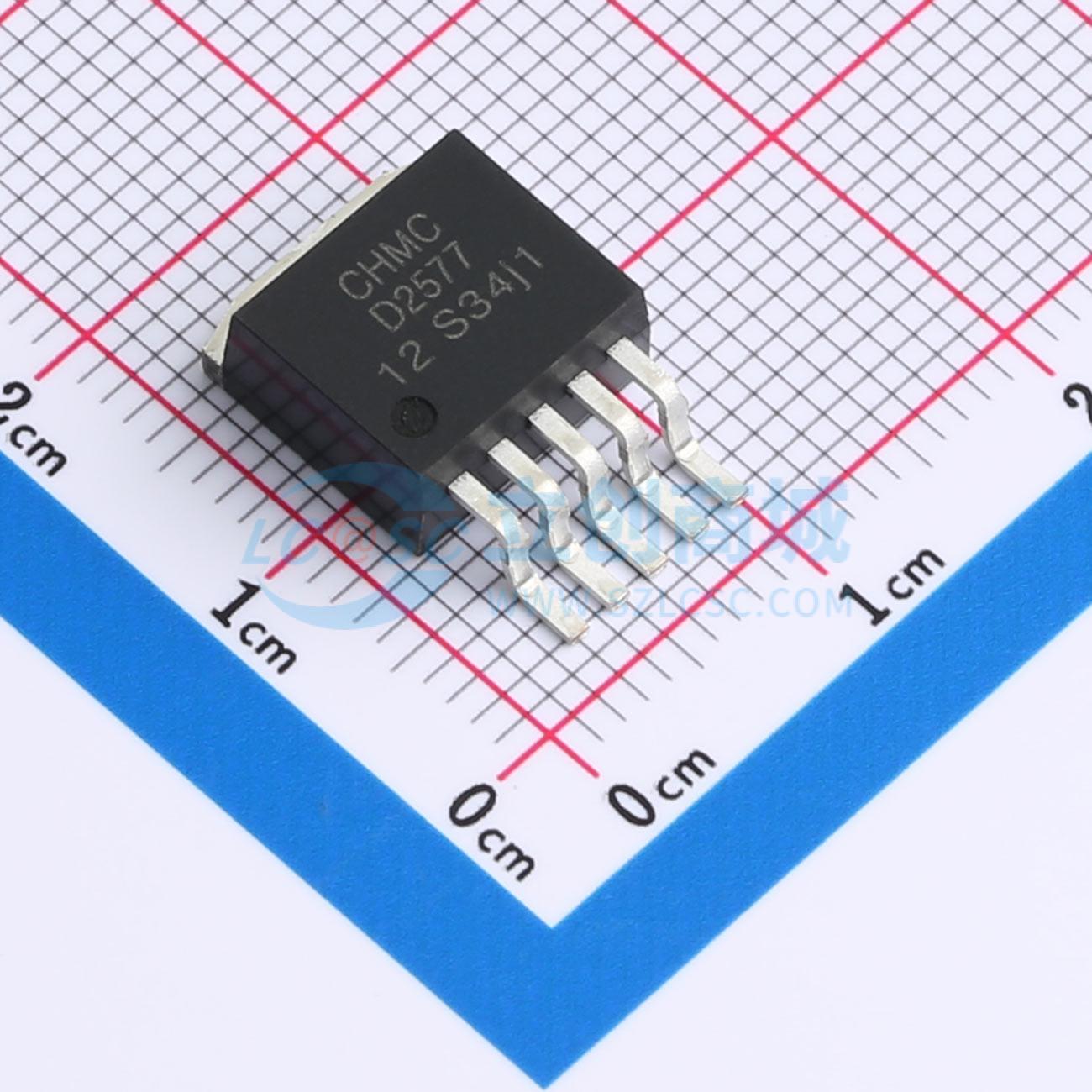

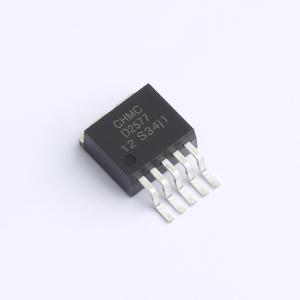

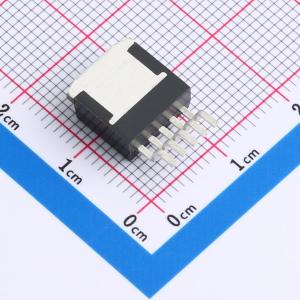

D2577S-12

12V输出升压调节器

描述: D2577是一款单片集成电路,提供所有转换器开关调节器的功能。该设备提供12V、15V和可调输出电压版本。内置3.0A NPN开关及其保护电路,包括过流保护、欠压锁定和热关断。其他特性包括52kHz内部振荡器、软启动模式以及电流模式控制。
品牌名称: Silicore(芯谷)
商品型号: D2577S-12
商品编号: C41438535
商品封装: TO-263-5
包装方式: 管装
商品毛重: 2.102克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

D2577是一款单片集成电路，可为升压、反激和正激式开关稳压器提供所有电源和控制功能。该器件有三种不同的输出电压版本：12V、15V和可调版本。这些稳压器所需的外部元件数量最少，性价比高且易于使用。芯片上集成了一个3.0A的NPN开关及其相关保护电路，包括电流和热限制以及欠压锁定。其他特性包括一个无需外部元件的52kHz固定频率振荡器、一个用于减少启动期间浪涌电流的软启动模式，以及用于改善对输入电压和输出负载瞬变抑制能力的电流模式控制。

商品特性

所需外部元件少
NPN输出开关电流为3.0A，可承受65V电压
宽输入电压范围：3.5V至40V
电流模式操作，可改善瞬态响应、线性调整率和电流限制
52kHz内部振荡器
软启动功能可减少启动期间的浪涌电流
输出开关受电流限制、欠压锁定和热关断保护

应用领域

简易升压稳压器
反激和正激稳压器
多输出稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3.5V~40V
	输出电压	12V
	输出电流	3A
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；正激式；反激式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
