D4202

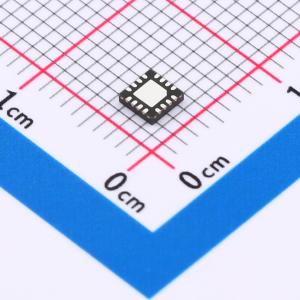

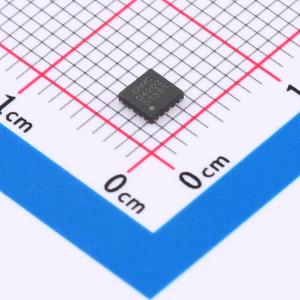

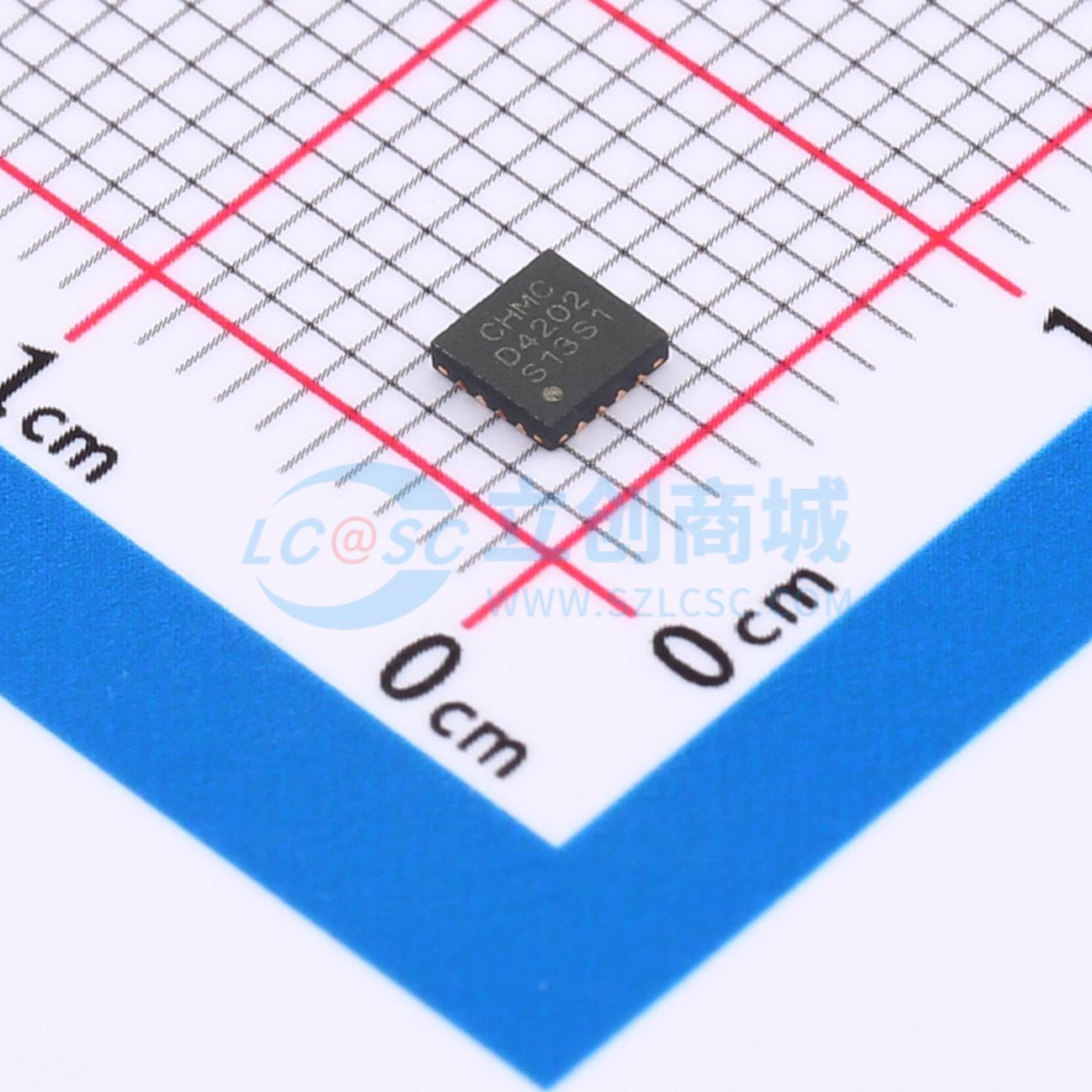

D4202是一款用于低噪声下变频器（LNB）的单芯片电源管理与控制解决方案。这款高度集成的解决方案可为场效应晶体管（FET）和混频器提供所需的所有偏置、控制检测与解码、本振切换功能，还能为中频放大器提供稳定的电源及其他辅助功能。D4202采用小型16引脚封装，仅需3个外部元件，是一款非常紧凑的解决方案。作为LNB的核心，D4202可监控控制、电源管理和环境条件，能够提供可靠的解决方案，消除误切换和过载等影响。 D4202提供了高度集成的单芯片电源管理解决方案，以满足单输出和单模块卫星接收器低噪声下变频器（LNB）的需求。D4202包含偏置电路，可驱动多达三个砷化镓（GaAs）或高电子迁移率晶体管（HEMT）FET以及一个额外的有源混频器。为减少引脚数量和外部元件，D4202的Vcc引脚与IC的控制引脚相结合，用于传输电压和音频信号。可靠的电压检测器允许该器件通过使用0V栅极切换方法选择两个FET之一来启用所需的极化通道。第三个FET始终处于激活状态，为额外的低噪声放大器（LNA）增益级提供偏置。对于通用型LNB，使用22kHz音频信号在低频段和高频段本振之间进行切换。内部音频检测电路的设计使得无需外部滤波，同时仍能提供一个可拒绝包括数字卫星设备控制（DiSEqC）音频脉冲在内的所有不需要信号的音频检测器。D4202集成了逻辑控制功能，并经过优化可直接驱动双极型本振。为提供完整的LNB电源管理解决方案，该IC可自供电，并提供经过温度补偿的输出电压，为LNB的其余部分（如Zetex中频放大器）供电。为提供系统灵活性，FET的漏极电流可由用户在0.15mA范围内选择，混频器电流可在0 - 10mA范围内设置。这通过为FET级和混频器添加一个单一的参考电阻来实现。 在安装了FET并包含推荐的栅极和漏极电容的情况下，这些器件在整个工作温度范围内无条件稳定。这些电容可确保射频稳定性并将注入噪声降至最低。可以不使用全部的FET和混频器偏置控制，未使用的漏极和栅极连接可以开路，而不会影响其余偏置控制的操作。 D4202具有过温和过流保护功能。如果IC温度或输入电流超过安全限制，LNB将关闭，并在工作条件恢复正常时重新启动。为保护外部FET，偏置电路的设计确保在任何条件下（包括电源上下电瞬态），偏置电路的栅极驱动不会超出 -3.0至1V的范围。此外，如果负电源轨出现故障（如过载或短路），FET的漏极电源将受到限制，避免过大的电流流动。

• 单芯片LNB偏置、控制和电源管理
• 集成LNB稳压电源
• 零伏栅极FET开关拓扑
• 用于极化切换的电压检测
• 具备无用信号抑制功能的22kHz音频检测器，用于频段切换
• 无需外部控制信号滤波
• 可编程混频器和FET偏置
• 带温度补偿的受保护FET偏置
• 全面的电源管理保护

• 单输出和单通用型LNB
• 单模块LNB
• C波段LNB
