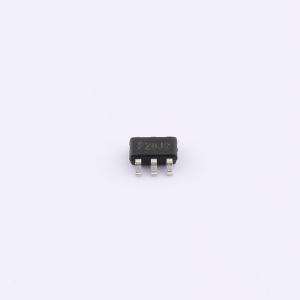

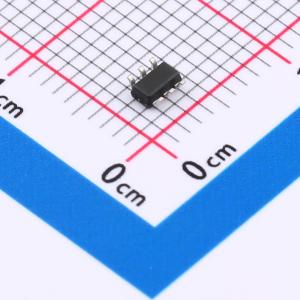

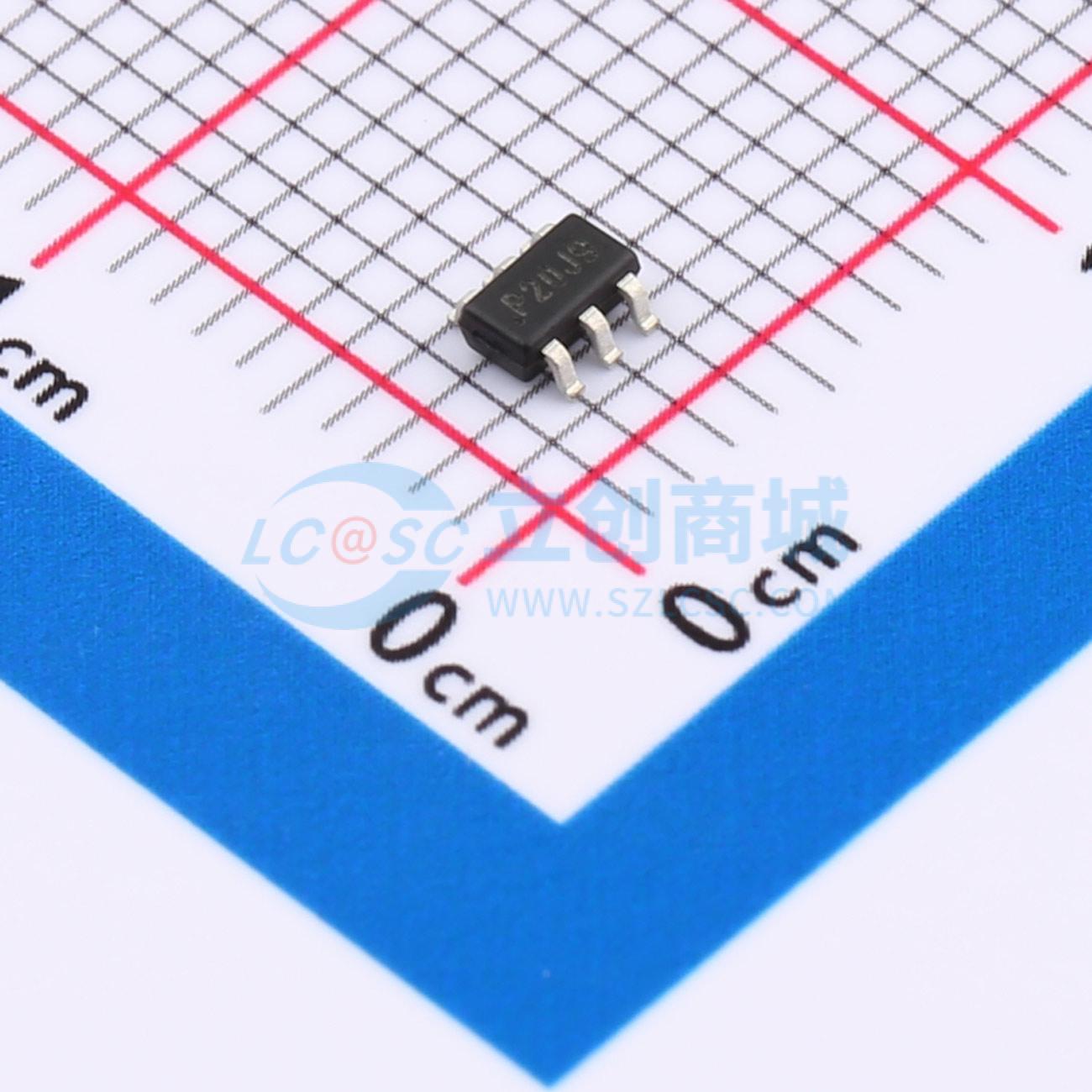

温馨提醒：图片仅供参考，商品以实物为准

D3820

高精度恒流/恒压原边控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: D3820是一款高性能离线PSR控制器，适用于低功耗AC/DC充电器和适配器应用。
品牌名称: Silicore(芯谷)
商品型号: D3820
商品编号: C41438512
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.118克(g)

商品参数

	属性	参数值
	晶体管耐压	-
	拓扑结构	反激式
	特性	欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+150℃
	工作模式	DCM
	反馈方式	原边反馈

商品概述

D3820是一款高性能离线PSR控制器，适用于低功率AC/DC充电器和适配器应用。它采用原边感应和调节方式，因此可省去光耦和TL431。该芯片集成了专利的恒压（CV）和恒流（CC）控制功能。在CC控制模式下，可通过CS引脚处的检测电阻Rs从外部调整电流和输出功率设置。在CV控制模式下，采用PFM操作以实现高性能和高效率。此外，内置的线缆压降补偿功能可实现良好的负载调整率。该芯片的工作电流极低（典型值为300μA），可实现低于30mW的待机功耗，以满足严格的待机功耗标准。 D3820具备全面的保护功能和自动恢复特性，包括逐周期电流限制、VDD过压保护、反馈环路开路保护、短路保护、内置前沿消隐、VDD欠压锁定（UVLO）等。 D3820采用SOT23 - 6封装。

商品特性

在以下条件下实现±5%的恒压调节
通用交流输入
在以下条件下实现高精度恒流调节
原边感应和调节，无需
TL431和光耦
可编程CV和CC调节
内置原边绕组电感补偿
可编程线缆压降补偿
驱动BJT开关
超低启动电流（典型值1μA）
内置VDD过压保护和反馈环路开路保护
内置短路保护
内置前沿消隐（LEB）
逐周期电流限制，带迟滞的VDD欠压锁定（UVLO）

应用领域

手机充电
小功率适配器
数码相机充电
线性稳压器/RCC替代

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	11V~30V
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	-
