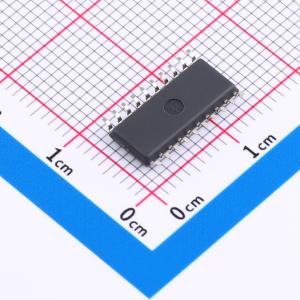

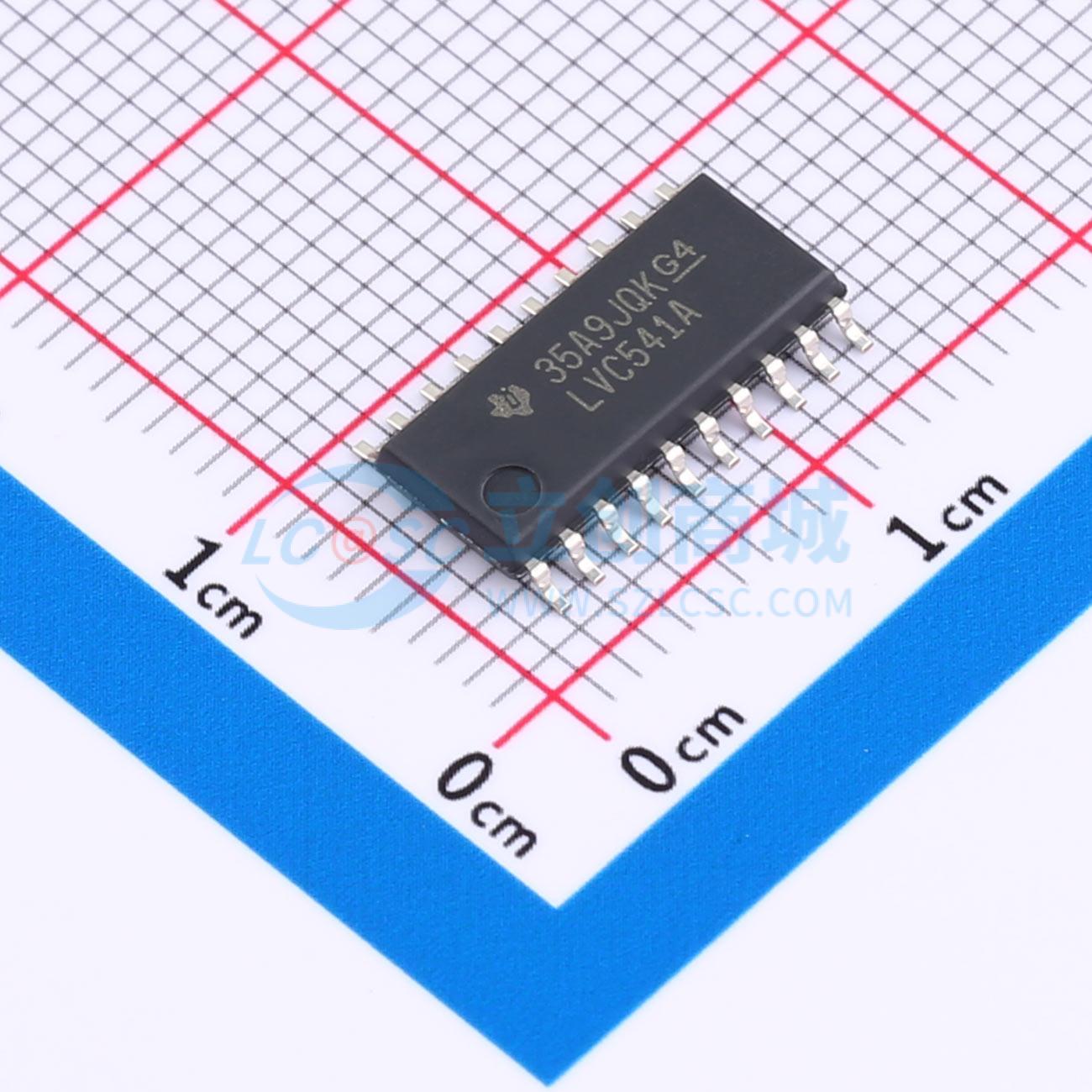

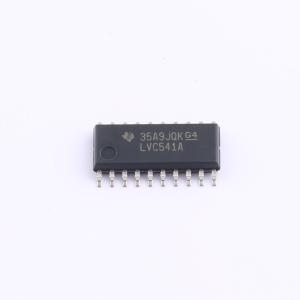

SN74LVC541ANS
SN74LVC541ANS
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC541ANS
- 商品编号
- C3756721
- 商品封装
- SO-20
- 包装方式
- 编带
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 5.1ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
SN54LVC541A八路缓冲器/驱动器设计用于2.7V至3.6V的VCC工作环境，SN74LVC541A八路缓冲器/驱动器设计用于1.65V至3.6V的VCC工作环境。
商品特性
- 工作电压范围为1.65V 至 3.6V
- 输入可承受最高5.5V电压
- 在3.3V条件下最大tpd为5.1ns
- 在VCC = 3.3V、TA = 25℃条件下，典型VOLP（输出接地反弹）< 0.8V
- 在VCC = 3.3V、TA = 25℃条件下，典型VOHV（输出VOH下冲）> 2V
- 支持所有端口的混合模式信号操作（3.3V VCC下可支持5V输入/输出电压）
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 闩锁性能超过JESD 17标准要求的250mA
- ESD防护性能超过JESD 22标准要求
- 人体模型（A114-A）ESD防护等级2000V
- 机器模型（A115-A）ESD防护等级200V
- 带电器件模型（C101）ESD防护等级1000V
应用领域
- 服务器
- 个人电脑和笔记本电脑
- 网络交换机
- 可穿戴健康与保健设备
- 电信基础设施
- 电子销售点
