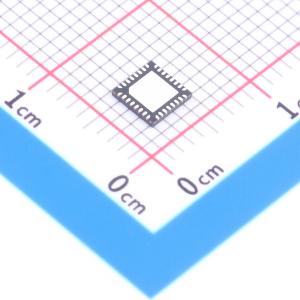

LKS32MC039PL3K6Q8C

LKS32MC03x_3P3N 系列芯片是 32 位内核的面向电机控制应用的紧凑型 MCU，集成了三相全桥自举式栅极驱动模块，可直接驱动 3 对 P-N 型 MOSFET。部分型号集成了 PN-MOS。

• 48MHz 32 位 Cortex-M0 内核，硬件除法协处理器
• 低功耗休眠模式，MCU 休眠功耗 30uA
• -40 ~ 105℃ 工业级工作温度范围
• 超强抗静电和群脉冲能力
• 16kB flash/16kB flash + 16kB ROM/32kB flash 三种规格，带 flash 防窃密功能
• 4kB RAM
• 内置 4MHz 高精度 RC 时钟，全温度范围精度±1%
• 内置 64kHz 低速时钟，供低功耗模式使用
• 内部 PLL 可提供最高 48MHz 时钟
• 一路 UART
• 一路 SPI
• 一路 IIC
• 通用 16/32 位 Timer，支持捕捉和边沿对齐 PWM
• 电机控制专用 PWM 模块，支持 6 路 PWM 输出，独立死区控制
• Hall 信号专用接口，支持测速、去抖
• 4 通道 DMA
• 硬件看门狗
• 最多支持 25 路 GPIO
• 集成 1 路 12bit SAR ADC，1.2Msps 采样及转换速率，共 11 通道
• 集成 2 路 OPA，可设置为差分 PGA 模式
• 集成两路比较器
• 集成 8bit DAC 数模转换器，作为内部比较器输入
• 内置 1.2V 0.5% 精度电压基准源
• 内置 1 路低功耗 LDO 和电源监测电路
• 集成高精度、低温漂高频 RC 时钟
• 内部集成 2 路高速运放，可满足单电阻/双电阻电流采样拓扑架构的不同需求
• 运放输入端口集成电压钳位保护电路，只需要外加两个限流电阻就可实现 MOSFET 内阻直接电流采样
• ADC 模块变增益技术，可以和高速运放配合，处理更宽的电流动态范围，兼顾小电流和大电流的采样精度
• ESD 及抗干扰能力强，稳定可靠
• 高集成度、体积小、节约 BOM 成本
• 支持 IEC/UL60730 功能安全认证

• 有感 BLDC/无感 BLDC/有感 FOC/无感 FOC 及步进电机、永磁同步、异步电机等控制系统
• 数字电源控制系统
