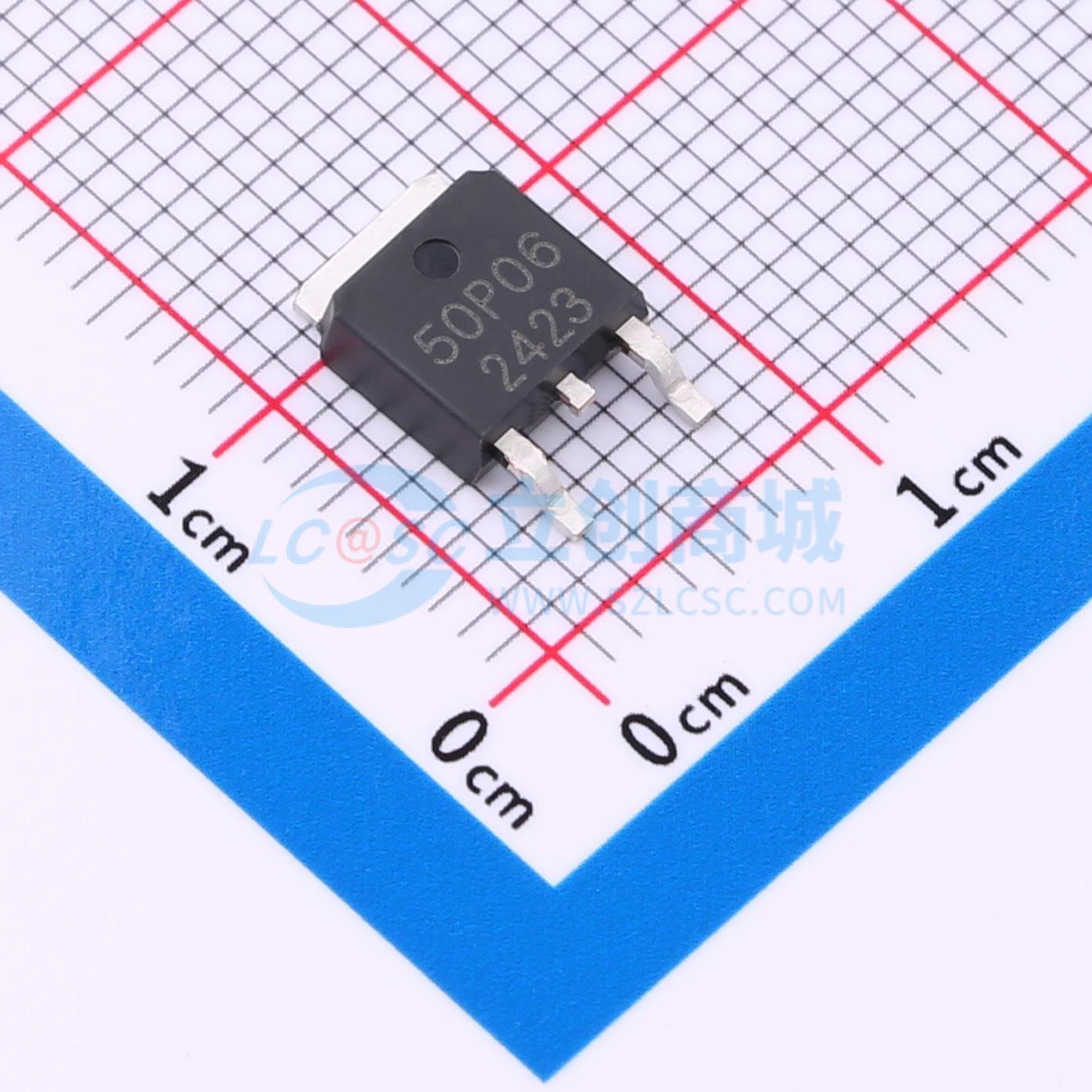

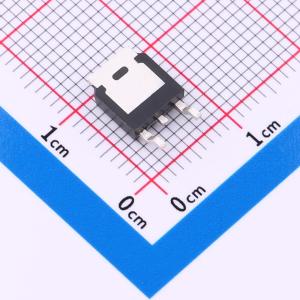

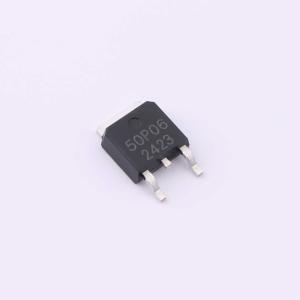

S50P06
P沟道 耐压:60V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MOSFET类型:P，漏源电压(Vdss) (V)：-60，阈值电压VGS:±20V， Vth(V):-1.3～-2.3，导通电阻RDS(ON) (mΩ):20，连续漏极电流ID(A):-50A
- 品牌名称
- HL(富海微)
- 商品型号
- S50P06
- 商品编号
- C41406793
- 商品封装
- TO-252-3L
- 包装方式
- 编带
- 商品毛重
- 0.48328克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 25mΩ@10V | |
| 耗散功率(Pd) | 95W | |
| 阈值电压(Vgs(th)) | 2.3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.5nF | |
| 反向传输电容(Crss) | 12pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 248pF |
商品概述
这款N沟道MOSFET采用先进的沟槽技术和设计，可在低栅极电荷下实现出色的导通电阻（RDS(on)）。它可用于多种应用场景。
商品特性
- 漏源电压（VDS） = 30 V，漏极电流（ID） = 5.8 A，当栅源电压（VGS） = 10 V时，导通电阻（RDS(ON)） < 24 mΩ
- 低栅极电荷。
- 提供环保器件。
- 采用先进的高单元密度沟槽技术，实现超低导通电阻（RDS(ON)）。
- 封装散热性能出色。
