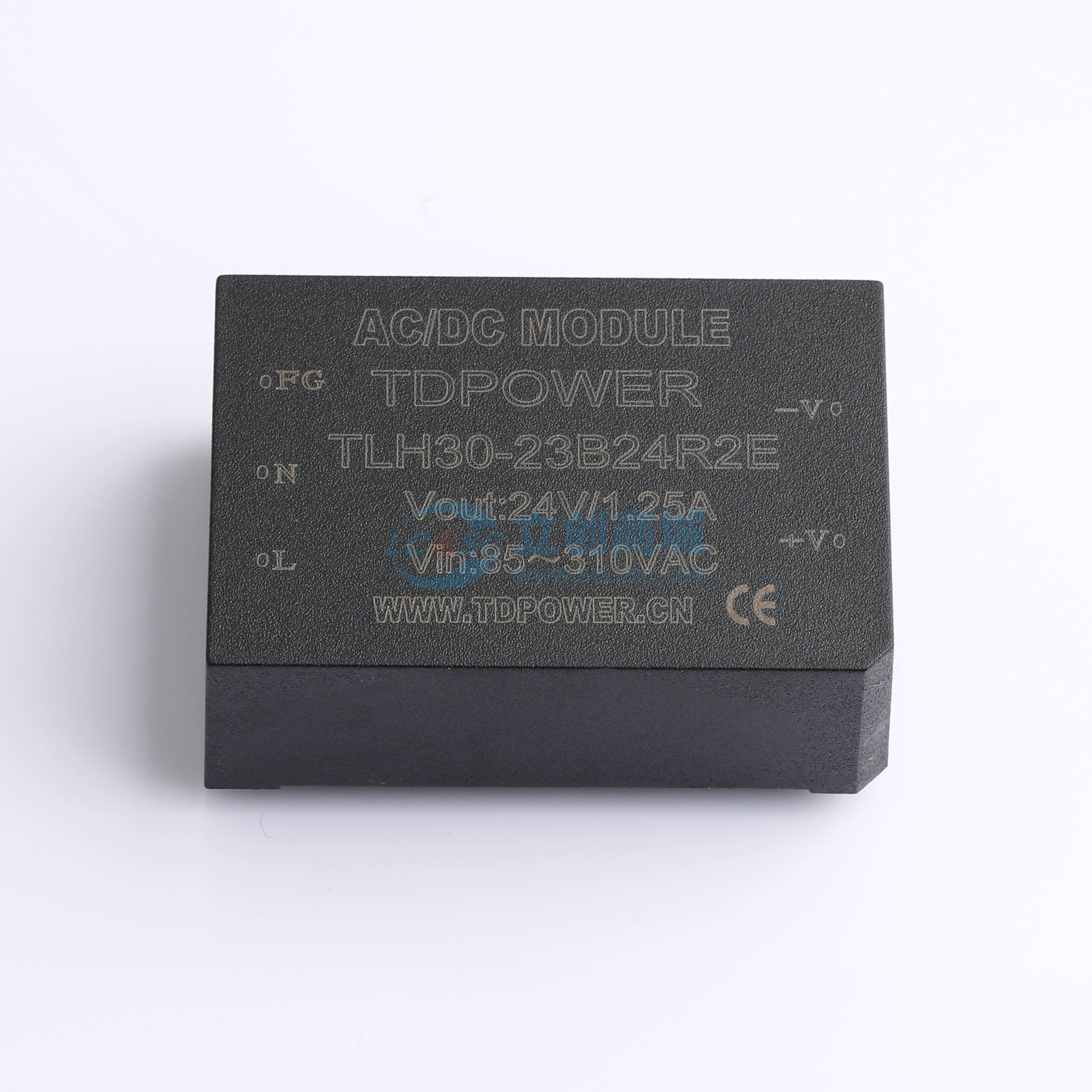

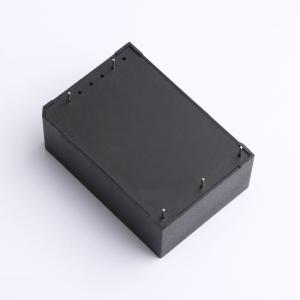

温馨提醒：图片仅供参考，商品以实物为准
TLH30-23B24R2E
30W AC-DC电源模块，超宽输入电压范围
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLH30R2E系列AC-DC电源模块具有超宽输入电压范围85～310VAC/100～435VDC，支持单路或双路输出，隔离耐压≥2500VAC。满载功率30W，短时峰值功率40W，空载功耗≤0.15W，效率范围82%～86%。工作温度范围-40℃～+85℃，具有输入欠压保护、输出过流保护和输出短路保护自恢复功能。
- 品牌名称
- TDPOWER(腾达电源)
- 商品型号
- TLH30-23B24R2E
- 商品编号
- C41398741
- 商品封装
- 插件,70x48mm
- 包装方式
- 盒装
- 商品毛重
- 134.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 1 | |
| 工作电压(DC) | 100V~435V | |
| 工作电压(AC) | 85VAC~310VAC | |
| 输出电压(Vout) | 24V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 1.25A | |
| 输出功率 | 30W | |
| 静态功耗 | 0.15W |
| 属性 | 参数值 | |
|---|---|---|
| 转换效率 | 86% | |
| 纹波噪声 | 100mVp-p | |
| 最大容性负载 | 1000uF | |
| 特性 | 短路保护；过流保护；欠压保护 | |
| 隔离电压(Vrms) | 2.5kV | |
| 长度 | 70mm | |
| 宽度 | 48mm | |
| 高度 | 23mm | |
| 开关频率 | 65kHz |
商品特性
- 超宽电压输入：85~310VAC、100~435VDC，47~400Hz
- 窄压输入范围：85~265VAC、100~370VDC（版本尾缀不带E）
- 超宽输入范围，高可靠性，高精度稳压输出，低纹波噪声
- 满载使用功率30W，短时峰值使用功率40W
- 国际标准封装尺寸：DIP 704823mm，多厂家兼容
- 空载功耗低至 ≤0.15W，满载效率范围 82%~86%
- 满足单路/双路，隔离耐压 ≥2500VAC
- 输入欠压保护，输出过流保护，输出短路保护自恢复
- 工作温度：-40°C~+85°C
- 通过CE认证，需求无铅标准下单时需注明
- 支持 100% 国产
应用领域
- 电力
- 新能源
- 仪器仪表
- 物联网
- 工控控制
- 办公及民用
