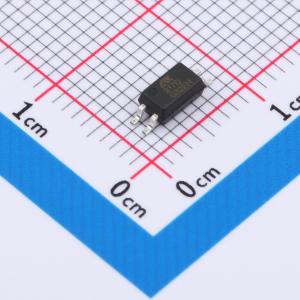

温馨提醒：图片仅供参考，商品以实物为准
LTV-217D
光耦-光电晶体管输出
- 描述
- LTV-217是一款由发光二极管和光电晶体管组成的光电耦合器。 四引脚封装 ( SSOP4)。广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、白色家电等。
- 品牌名称
- AOTE(奥特)
- 商品型号
- LTV-217D
- 商品编号
- C41398775
- 商品封装
- SSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.1346克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@10mA,1mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 2us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 300% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品特性
- 输入-输出隔离电压 Vios=3750 Vrms
- 电流传输比 CTR: 20-300% 范围
- 集电极-发射极峰值击穿电压: BVCEO=80V
- 爬电距离 大于7.0 mm
- 输入-输出绝缘距离 大于0.4mm
- 防潮等级 class1
- 产品符合 ROHS、REACH 及 HF 等环保法规要求
应用领域
- 工业自动化设备
- 智能电表
- 开关电源
- 光伏逆变器
- 家用电器主控电路
