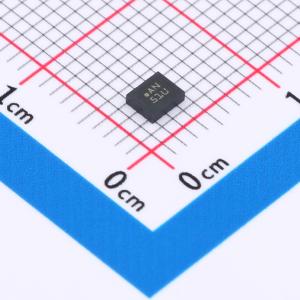

温馨提醒：图片仅供参考，商品以实物为准

BMI325

小尺寸、多功能6自由度传感器模块

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Bosch(博世)
商品型号: BMI325
商品编号: C41398783
商品封装: LGA-14(2.5x3)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

	属性	参数值
	商品目录	姿态传感器/陀螺仪
	加速度计轴向	X,Y,Z
	加速度计量程(MAX)	±16g
	陀螺仪轴向	X,Y,Z
	陀螺仪量程(MAX)	±2000dps
	传感器类型	IMU(加速度计+陀螺仪)
	输出位数	16bit

商品概述

BMI325是一款高度集成的低功耗惯性测量单元（IMU），它将精确的加速度和角速率（陀螺仪）测量与智能片上运动触发中断功能相结合。BMI325集成了一个16位数字三轴加速度计，其量程可配置为±2g、±4g、±8g、±16g；一个16位数字三轴陀螺仪，其量程可配置为±125°/s、±250°/s、±500°/s、±1000°/s和±2000°/s；以及一个16位数字温度传感器，工作温度范围为 -40°C至 +85°C。

商品特性

紧凑标准尺寸2.5×3mm²的LGA注塑封装，14引脚，高度0.83mm
主数字接口支持10MHz的SPI从机（4线、3线）、12.5MHz的I3C和最高1MHz的I²C（Fm+）
采样率（ODR）：0.78125Hz至6.4kHz（标称值）
可编程低通滤波
宽电源电压范围：模拟VDD为1.71V至3.63V，VDDIO为1.08V至3.63V，两者相互独立
超低电流消耗：典型值790μA（在全ODR且无混叠操作下）
内置电源管理单元（PMU），用于高级电源管理和低功耗模式
快速启动时间：加速度计和陀螺仪为2.5ms（快速启动模式）
群延迟 < 1ms
2KB片上FIFO数据缓冲区，用于存储加速度计、陀螺仪、温度和传感器时间戳
加速度计和陀螺仪的快速偏移误差补偿
陀螺仪：快速灵敏度误差补偿（最大灵敏度误差 < 1）
加速度计、陀螺仪和温度的硬件同步（< 1/ss）
传感器时间戳，用于精确的系统（主机）和传感器（IMU）时间同步（< 40μs）
两个独立的可编程I/O引脚，用于中断和同步事件
片上中断引擎和集成智能功能，适用于始终开启的应用（如活动、动作和手势识别），使用IMU超低功耗域
运动检测
步数检测器
即插即用步数计数器
方向和平面检测
单点击、双点击和三点击检测
符合RoHS标准，无卤素和铅

数据手册PDF

放大查看下载PDF

	属性	参数值
	接口类型	SPI；I3C；I2C
	工作电压	1.71V~3.63V
	缓存大小	2KB
	待机电流	15uA
	工作温度	-40℃~+85℃
	功能特性	运动事件检测；同步与时间戳；支持超量程检测
