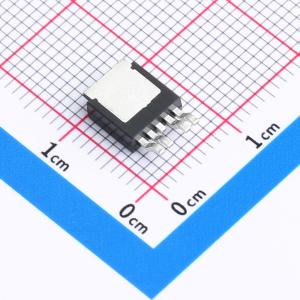

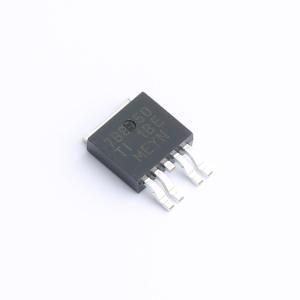

温馨提醒：图片仅供参考，商品以实物为准

TPS7B8750QKVURQ1R2

500mA 40V

描述: TPS7B87-Q1是一款低压降线性稳压器，专用于连接汽车应用中的电池。该器件的输入电压范围高达40V，因此可承受汽车系统可能发生的瞬变（如负载突降）。此器件在轻负载下的静态电流仅为17μA，是为备用系统中微控制器(MCU)和控制器局域网(CAN)收发器等常开型器件供电的出色解决方案。
品牌名称: TI(德州仪器)
商品型号: TPS7B8750QKVURQ1R2
商品编号: C3751448
商品封装: TO-252-4
包装方式: 编带
商品毛重: 0.39克(g)

商品参数

商品概述

TPS7B87-Q1是一款专为汽车应用中连接电池设计的低压差线性稳压器。该器件输入电压范围最高可达40V，能够承受汽车系统中预期出现的瞬态电压（例如负载突降）。轻载条件下静态电流仅为17µA，专为待机系统中始终在线的组件（例如微控制器(MCU)和控制器局域网(CAN)收发器）供电设计。该器件具备出色的瞬态响应，可让输出快速响应负载或线路的变化（例如冷启动工况下）。此外，该器件采用新颖架构，可最大限度降低退出低压差状态恢复后的输出过冲。正常工作时，在不同输入电压、负载和温度条件下，该器件可实现±0.85%的严格直流精度。电源良好延迟可通过外部元件调整，允许配置延迟时间以适配特定应用系统。该器件采用导热封装，可将热量高效传递至电路板。

商品特性

符合AEC-Q100汽车应用认证
温度等级1工作温度范围:-40℃ 至 +125℃（环境温度TA）
结温范围:-40℃ 至 +150℃（TJ）
输入电压范围:3V 至 40V（最大42V）
固定输出电压:3.3V和5V
最大输出电流:500mA
最大输出电压精度:±0.85%
450mA输出电流下最大低压差电压为475mV
轻载时典型静态电流为17µA
出色的线路瞬态响应:冷启动期间输出电压偏差为±2%；输入压摆率1V/µs时输出电压偏差为±2%
带可编程延迟周期的电源良好功能
可使用2.2µF或更大容量电容保持稳定
具备功能安全能力，有可用于辅助功能安全系统设计的文档
提供多种封装选项:5引脚TO-252封装热阻RθJA为29.7℃/W；带散热垫的8引脚HSOIC-8封装热阻RθJA为41.8℃/W

应用领域

可重构仪表组
车身控制模块(BCM)
汽车网关
遥控门禁系统(RKE)

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电压	-
	输出电流	500mA
	电源纹波抑制比(PSRR)	70dB
	压差	475mV@(450mA)

	属性	参数值
	静态电流(Iq)	21uA
	噪声	-
	功能特性	工作状态指示；输入欠压保护；过流保护；热关断
	工作温度	-40℃~+150℃@(Tj)
	输出类型	固定
	输出通道数	1
