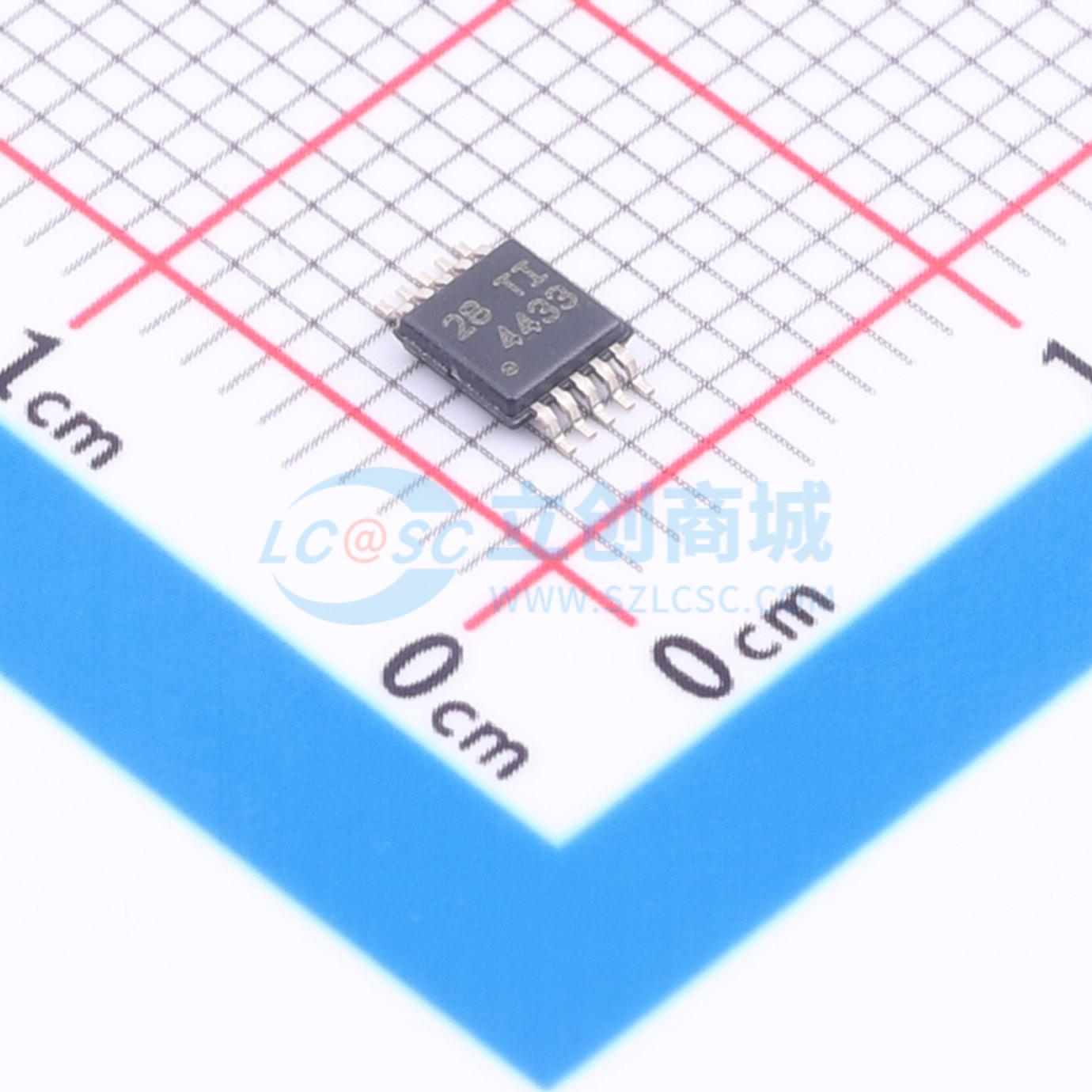

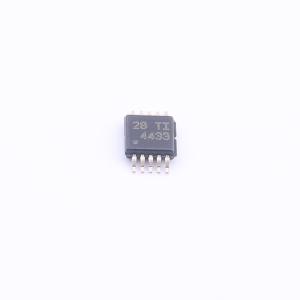

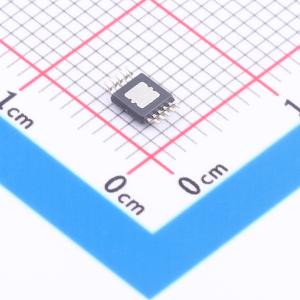

TPS7A4433DGQR

3.3V 50mA 65V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS7A44 低压降 (LDO) 线性稳压器集 4V 至 65V 输入电压范围和超低静态电流特性于一体。此器件可支持各种输入电压（例如，15 芯电池和 24V 至 48V 线路电源），并可承受高达 85V 的线路瞬态电压。这些特性帮助现代应用满足日益严苛的能源要求，并有助于延长便携式电源解决方案的电池寿命。
品牌名称: TI(德州仪器)
商品型号: TPS7A4433DGQR
商品编号: C3751517
商品封装: HVSSOP-10
包装方式: 编带
商品毛重: 0.089417克(g)

商品参数

商品概述

TPS7A44 低压降 (LDO) 线性稳压器集 4V 至 65V 输入电压范围和超低静态电流特性于一体。此器件可支持各种输入电压（例如，15 芯电池和 24V 至 48V 线路电源），并可承受高达 85V 的线路瞬态电压。这些特性帮助现代应用满足日益严苛的能源要求，并有助于延长便携式电源解决方案的电池寿命。 TPS7A44 输出 (OUT) 可提供固定输出电压和可调输出电压版本，后者可在精度为 1% 时将电压从 1.24V 调节至 14.5V。该器件还提供第二中间输出 (MID_OUT)，可使用 MVSEL 引脚设置为 10V、12V 和 15V，可用于偏置栅极驱动器以代替分立式调节器。 TPS7A44 具有精密使能输入，可帮助使用来自输入端的电阻分压器在固定和准确的阈值电压下启用或禁用 LDO。电源正常状态 (PG) 输出用于监测反馈引脚电压，从而指示输出电压的状态。EN 输入和 PG 输出可用于对系统中多个电源进行排序。

商品特性

输入电压：4 V 至 65 V
宽输出 (OUT) 电压范围：
- 可调节：1.24V 至 14.5V
- 固定：1.25V 至 5.0V
可选中间输出 (MID_OUT)：
- 10V、12V、15V
最大输出电流：
- 50mA（在 OUT 和 MID_OUT 之间共享）
在温度范围内的精度为 1%
超低 IQ：5.5 μA
精密使能端
电源正常状态 (PG) 输出（漏极开路）
热关断保护和过流保护
工作结温：-40℃ 至 +125℃
封装：HVSSOP - 10 (R₀JA = 53.7℃/W)

应用领域

无线电动工具
直流电机和风扇
可编程逻辑控制器 (PLC)
现场发送器和过程传感器
烟雾和热量探测器
电动汽车充电基础设施
电池组

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	65V
	输出电压	3.3V
	输出电流	50mA
	电源纹波抑制比(PSRR)	82dB@(1kHz)
	压差	800mV@(50mA)

	属性	参数值
	静态电流(Iq)	5.5uA
	噪声	47uVrms
	功能特性	使能控制；工作状态指示；过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1
