温馨提醒：图片仅供参考，商品以实物为准

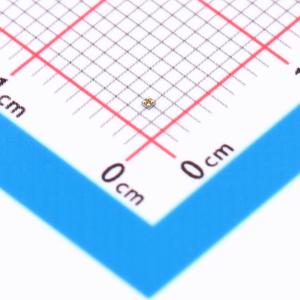

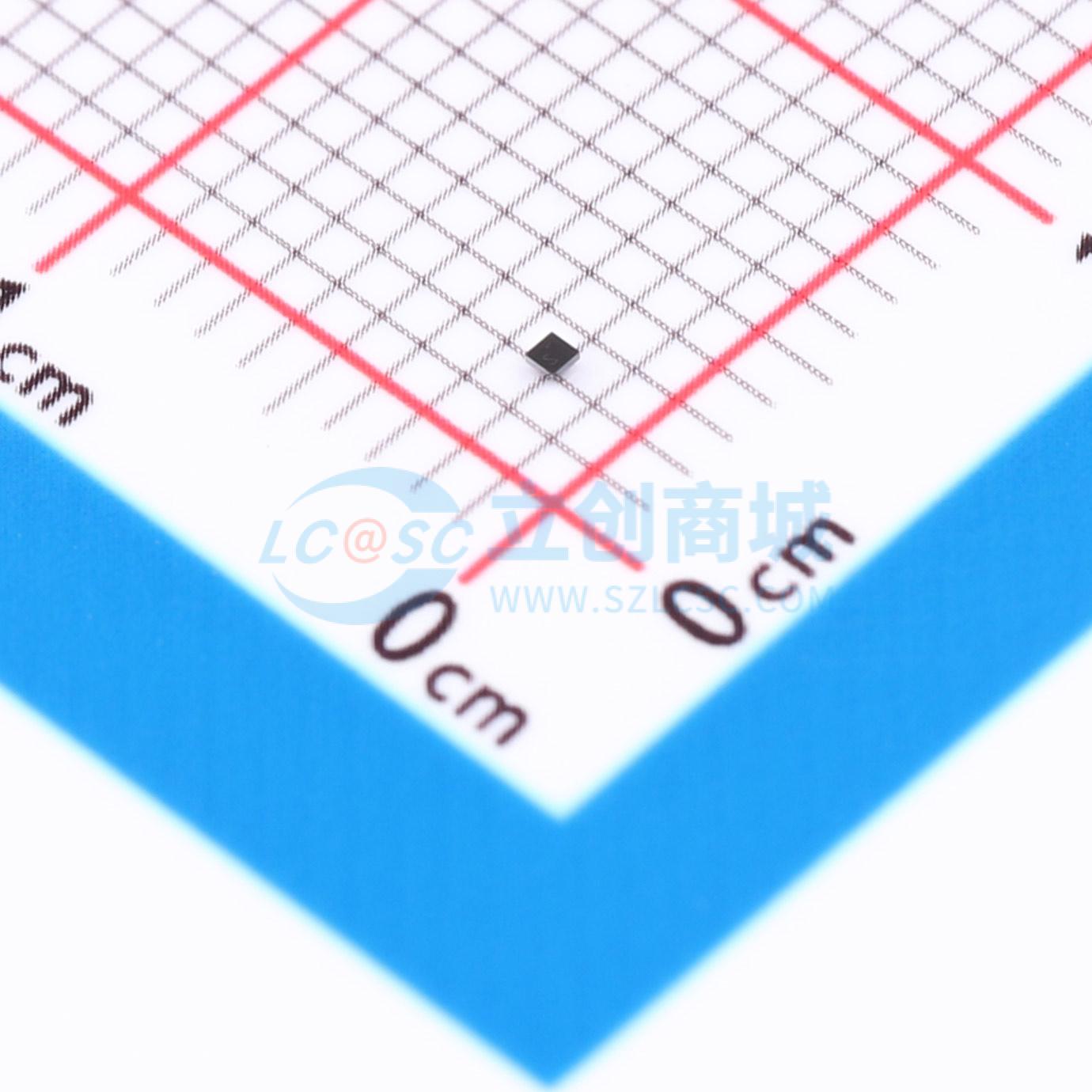

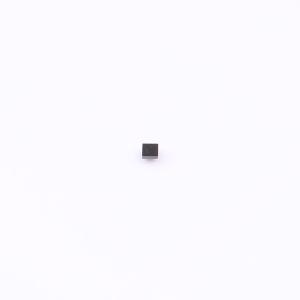

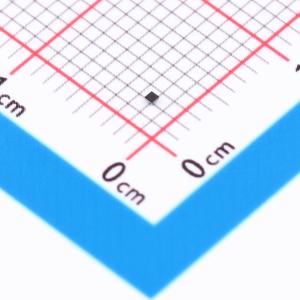

TPS7A02175PYCHR

1.75V 200mA 6V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS7A02175PYCHR
商品编号: C3751554
商品封装: DSBGA-4(0.6x0.6)
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

	属性	参数值
	静态电流(Iq)	25nA
	噪声	15uVrms
	功能特性	使能控制；输出放电；过流保护；热关断；输入欠压保护
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1

商品概述

TPS7A02 是一款超小型、超低静态电流低压降线性稳压器 (LDO)，可提供 200mA 的电流以及出色的瞬态性能。TPS7A02 具有超低 IQ（25nA），专为将超低静态电流作为关键参数的应用而设计。此器件即使在压降模式下也能保持低 IQ 消耗，从而进一步延长电池寿命。在关断模式或禁用模式下，该器件消耗超低 (3nA) IQ，有助于延长电池货架期。TPS7A02 输出电压范围为 0.8V 至 5.0V，步长为 50mV，以支持更低的现代微控制器 (MCU) 内核电压。

商品特性

超低 IQ：25nA（典型值），即使处于压降状态关断 IQ：3nA（典型值）
出色的瞬态响应（1mA 至 50mA），建立时间小于 10μs，100mV 下冲
输入电压范围：1.5V 至 6.0V
输出电压范围：0.8V 至 5.0V（固定）
输出精度：工作温度范围内精度为 1.5%
智能使能端下拉
超低压降：在 200mA 下为 270mV（最大值）(VOUT =3.3V)
与 1μF 或更大的电容器一起工作时保持稳定
封装：1.0mm×1.0mm×2SON，小外形尺寸晶体管 (SOT) 23 - 5，0.64mm×0.64mm DSBGA

应用领域

可穿戴电子产品
恒温器、烟雾和热量探测器
燃气表、热量表和水表
血糖监测仪和脉动式血氧计
住宅断路器和故障指示灯
楼宇安全和视频监控器件
EPOS 读卡器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	6V
	输出电压	1.75V
	输出电流	200mA
	电源纹波抑制比(PSRR)	55dB@(1kHz)
	压差	560mV@(200mA)
