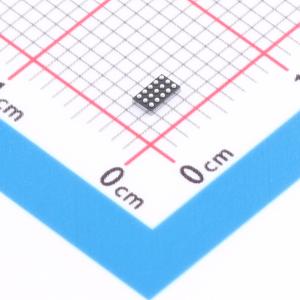

温馨提醒：图片仅供参考，商品以实物为准
MAX15101EWL+T
ADJ 输入5.5V 输出0.6V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 小尺寸、1A低压差线性稳压器，2.7mm × 1.6mm封装、尺寸最小的1.7V至5.5V、1A LDO (100mV最大压差)
- 商品型号
- MAX15101EWL+T
- 商品编号
- C3751427
- 商品封装
- WLP-15(1.6x2.7)
- 包装方式
- 编带
- 商品毛重
- 0.143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 600mV~5.2V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 40dB@(100kHz) | |
| 压差 | 100mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.8mA | |
| 噪声 | 15uVrms | |
| 特性 | 带使能；PG脚；过热保护；过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MAX15101是一款小型低压差线性稳压器，专为网络、数据通信和服务器应用而优化。该稳压器可在1.7V至5.5V的输入电源下提供高达1A的电流，输出精度为±1.6%。输出电压可调节至低至0.6V，在满载时保证压差小于100mV。内部P沟道开关具备折返式电流限制和热关断保护功能。 MAX15101具备外部旁路输入，可降低噪声。该旁路输入还可作为软启动控制。它包含一个使能输入和电源正常输出，用于电源排序控制。 MAX15101采用1.6mm×2.7mm WLP封装，工作温度范围为-40°C至+85°C，各项参数均经过全面测试。
商品特性
- 1.7V至5.5V工作范围
- 1A电流时保证压差为100mV
- 在输入电压、负载和温度变化时，输出精度为±1.6%
- 输出电压可在0.6V至5.2V之间调节
- 折返式电流保护
- 热关断保护
- 低噪声，典型值为15μV RMS
- 采用1.6mm x 2.7mm WLP小型封装
应用领域
- 网络
- 电信/数据通信
- 服务器
- 基站PLL电源
